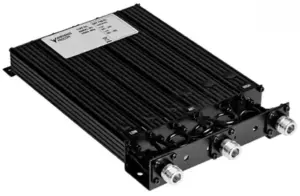

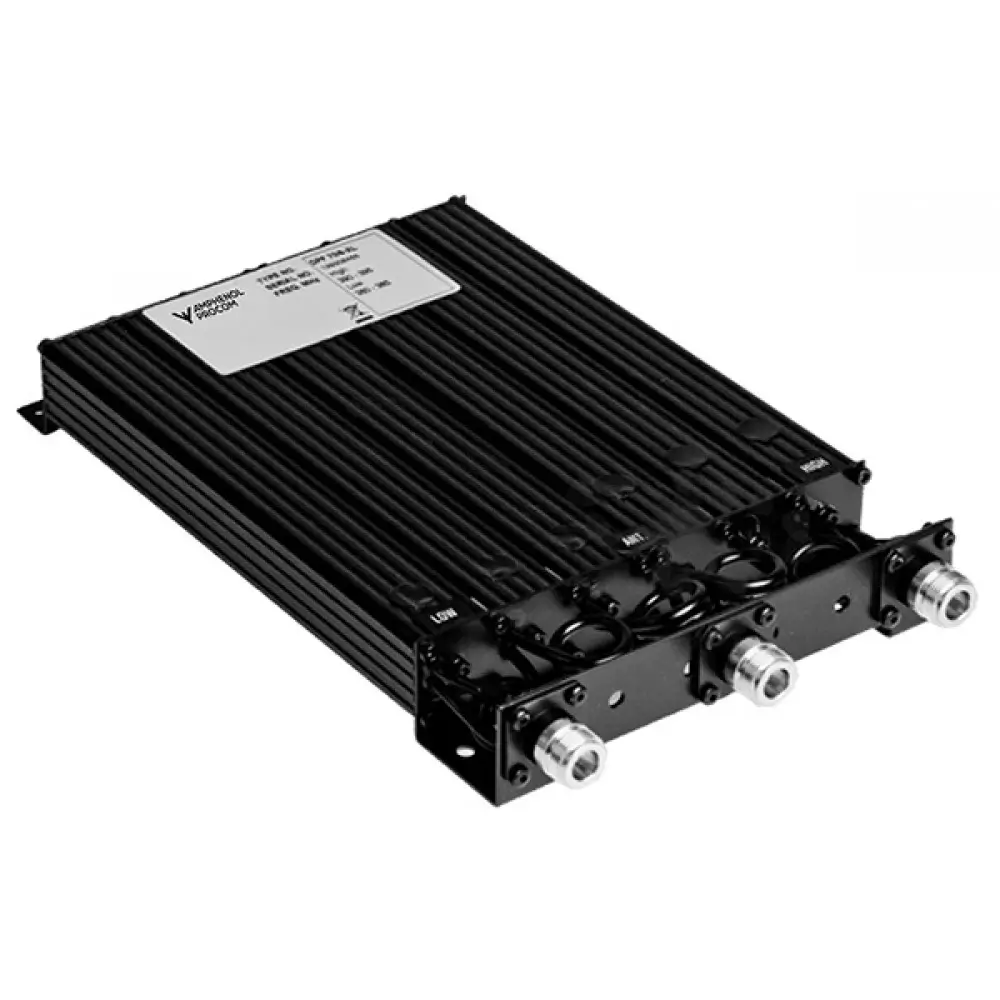

Amphenol Procom DPF 70/6-XL
Amphenol Procom DPF 70/6-XL dibuat sebagai duplexer filter dengan 6 cavity (ruang penyaring/rongga) untuk membantu radio bekerja lebih stabil. Alat ini memisahkan jalur transmit (Tx) dan penerimaan (Rx) agar tidak saling mengganggu. Cocok digunakan di sistem dengan satu frekuensi utama, namun juga masih dapat digunakan untuk beberapa channel dengan performa yang tetap baik.
Fitur-Fitur Amphenol Procom DPF 70/6-XL
Frekuensi Luas
Amphenol Procom DPF 70/6-XL dapat disesuaikan di seluruh frekuensi UHF 340 – 400 MHz. Kemampuan tuning ini membuat duplexer ini dapat dioptimalkan sesuai kebutuhan baik untuk instalasi baru maupun pengembangan sistem yang sudah ada.
Pilihan Versi Berdasarkan Duplex Spacing
Duplexer ini tersedia dalam empat varian berbeda yang disesuaikan dengan kebutuhan duplex spacing. Setiap versi dibuat untuk memastikan isolasi optimal antara jalur Tx (transmit) dan Rx (receive) sehingga komunikasi tetap stabil dan minim gangguan. Pemilihan varian yang tepat dapat dilihat pada informasi pemesanan.
Desain ¼ Wave Cavity
Duplexer ini menggunakan teknologi rongga kuarter-panjang (1/4 wave) yang terbukti efektif meningkatkan selektivitas frekuensi dan mengurangi gangguan sinyal. Desain ini membuat performa filtrasi frekuensi radio yang akurat dan konsisten, terutama di sistem komunikasi profesional.
Housing Aluminium Ekstrusi
DPF 70/6-XL dibangun dalam housing aluminium ekstrusi yang kokoh namun tetap minimalis. Desain ini tidak hanya mempermudah proses instalasi. Tetapi, juga memberikan perlindungan terhadap komponen internal tanpa menambah beban.
Chassis Baja Pasivasi
Bagian chassis menggunakan baja dengan proses pasivasi yang tahan korosi dan memperpanjang masa pakai perangkat. Material ini sangat cocok untuk penggunaan jangka panjang termasuk di area dengan kondisi yang cukup menantang.
Isolasi Teflon di Kabel dan Konektor
Penggunaan isolasi Teflon di kabel koaksial dan konektor memberikan stabilitas sinyal yang lebih baik dengan tingkat kehilangan (loss) yang rendah. Selain itu, Teflon juga tahan suhu dan kondisi lingkungan sehingga menjaga performa perangkat tetap optimal.
Lapisan Vinyl Hitam Anti Korosi
Permukaan filter dilapisi dengan coating vinyl hitam yang berfungsi sebagai pelindung tambahan dari korosi dan kerusakan akibat lingkungan. Lapisan ini membantu menjaga kualitas fisik perangkat tetap prima baik untuk penggunaan dalam maupun luar ruangan.
Spesifikasi Amphenol Procom DPF 70/6-XL
| Electrical | ||
| Model | DPF 70/6-XL | |
| Frequency | 340-400 MHz | |
| Max. Input Power | 50 W | |
| Special spec. info | Single-channel tuned : | Multi-channel tuned, BW = 2 MHz : |
| Insertion Loss Tx-Ant and Ant-Rx | ≤ 1.2 dB (typ. 1.0 dB | ≤ 1.2 dB (typ. 1.0 dB) (at 10 MHz duplex spacing) |
| Tx Noise Suppression on Rx Frequency | ≥ 85 dB | ≥ 65 dB |
| Isolation Rx on Frequency Tx | ≥ 85 dB | ≥ 65 dB |
| Impedance | 50 Ω | |
| VSWR | < 1.5:1 | |
| Mechanical | ||
| Connection(s) | N(f) (BNC(f), TNC(f), UHF(f) or SMA(f) on request) |
|
| Dimensions | 243 x 154 x 33 mm / 9.5 x 6.0 x 1.3 in. | |
| Weight Approx. | 1.123 kg / 2.48 lb. | |
| Environmental | ||
| Operating temperature range | -30°C to +60°C | |
| Frequency Stability | Approx. 4.5 ppm/°C | |
