Amphenol Procom DPF 2/6-150

Amphenol Procom DPF 2/6-150

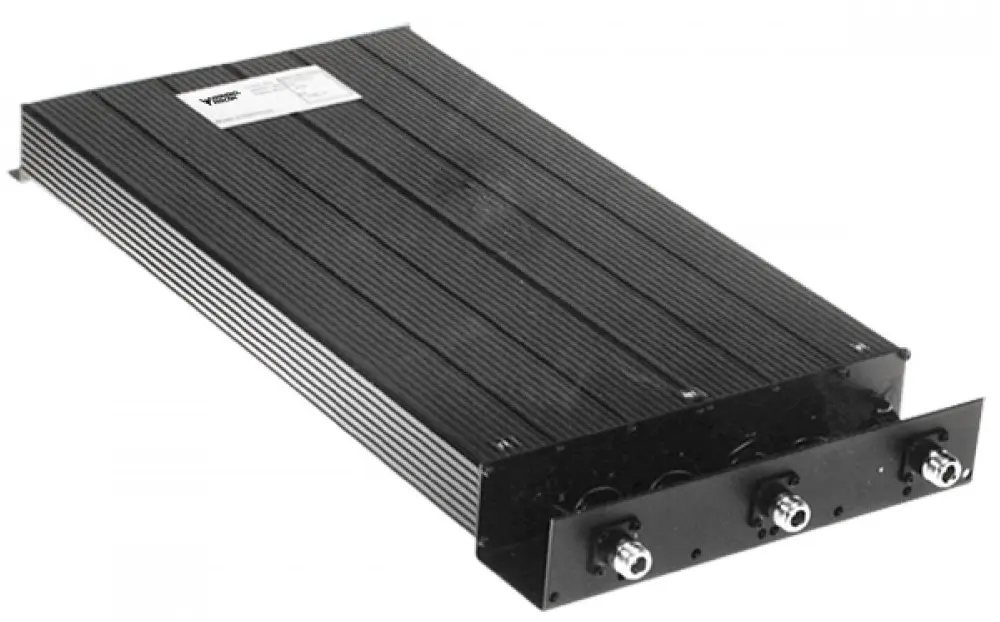

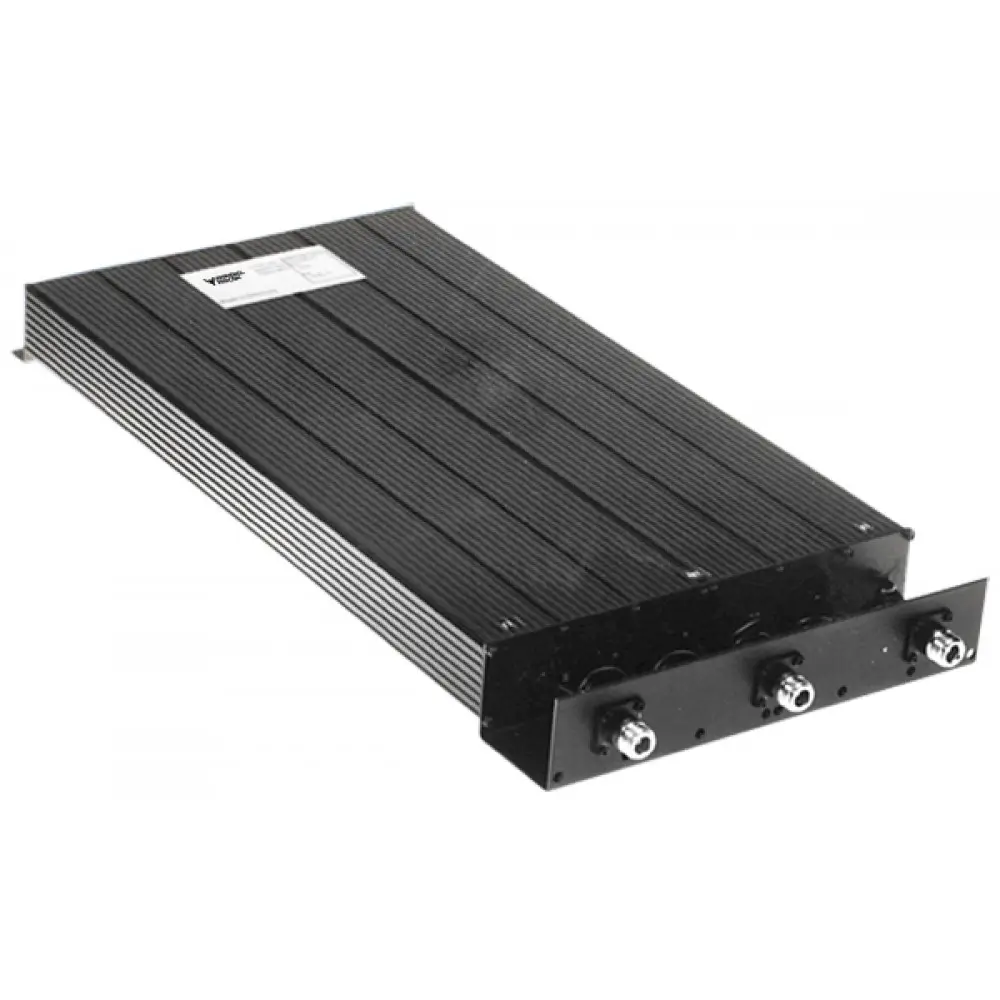

Amphenol Procom DPF 2/6-150 adalah duplexer tipe 6-cavity yang dioptimalkan untuk sistem radio base station di rentang frekuensi 160 MHz (VHF). Perangkat ini berfungsi untuk memisahkan jalur transmit (TX) dan receive (RX) dengan tingkat isolasi tinggi sehingga meminimalisir gangguan antar channel. Duplexer ini cocok digunakan untuk berbagai kebutuhan komunikasi radio profesional yang membutuhkan stabilitas dan performa tinggi.

Fitur-Fitur Amphenol Procom DPF 2/6-150

Dua Varian Model

Amphenol Procom DPF 2/6-150 tersedia dalam dua model utama, yaitu: DPF 2/6-150 L dan DPF 2/6-150 H. Model L (Low) dapat diatur di frekuensi VHF 138–156 MHz. Sedangkan model H (High) mencakup frekuensi VHF 152–175 MHz.

Desain 1/4 Lambda

Filter ini menggunakan cavity atau tabung resonator berukuran besar dengan desain seperempat lambda yang dilengkapi resonator berlapis perak dan kompensasi suhu. Desain ini menghasilkan nilai Q yang tinggi dan membuat duplexer bekerja di jarak frekuensi yang sangat sempit. Selain itu, insertion loss tetap rendah dan isolasi duplex meningkat terutama di jarak frekuensi menengah.

Daya Tahan Masukan Besar

Ukuran tabung resonator (cavity) yang diperbesar berkontribusi langsung terhadap peningkatan kemampuan penanganan daya. Jarak isolasi di titik tegangan tinggi menjadi lebih optimal sehingga mengurangi risiko gangguan listrik.

Selain itu, panas yang dihasilkan akibat rugi daya dapat tersebar lebih merata ke seluruh permukaan perangkat. Duplexer ini dapat beroperasi secara terus -menerus hingga daya 150 watt dengan performa yang stabil.

Material Premium

Duplexer ini dibuat menggunakan casing berbahan aluminium ekstrusi yang kuat dan ringan. Selain itu, chassis dari baja yang telah melalui proses pasivasi agar tahan korosi. Kabel koaksial dan konektor dilengkapi isolasi teflon sehingga performa listrik stabil.

Lapisan Pelindung Anti Korosi

Untuk pemakaian jangka panjang, seluruh bagian luar duplexer ini telah dilapisi dengan vinil hitam agar tahan korosi. Lapisan ini menjaga perangkat tahan paparan kondisi suhu dan cuaca ekstrem sehingga cocok untuk instalasi di dalam maupun luar ruangan.

Spesifikasi Amphenol Procom DPF 2/6-150

Electrical
Model	DPF 2/6-150…
Frequency	DPF 2/6-150 L : 138 – 156 MHz DPF 2/6-150 H : 152 – 175 MHz
Max. Input Power	150 W
Special spec. info	Single-channel tuned:	Multi-channel tuned, BW = 1.5 MHz:
Insertion Loss Tx-Ant and Ant-Rx	< 1.2 dB (typ. 1.0 dB)	< 1.4 dB (typ. 1.2 dB)
Tx Noise Suppression on Rx Frequency	> 80 dB	> 60 dB
Isolation Rx on Frequency Tx	> 80 dB	> 60 dB
Impedance	50 Ω
Duplex Spacing	1 – 10 MHz
VSWR	≤ 1.5:1
Mechanical
Connection(s)	N(f) (BNC(f), TNC(f), UHF(f) or SMA(f) on request)
Dimensions	519.5 (excl. conn.) x 250 x 50 mm / 20.45 (excl. conn.) x 9.84 x 1.97 in.
Weight	Approx. 4.5 kg / 9.92 lb.
Environmental
Operating temperature range	-30°C to +60°C
Frequency Stability	Approx. 4.5 ppm/°C
