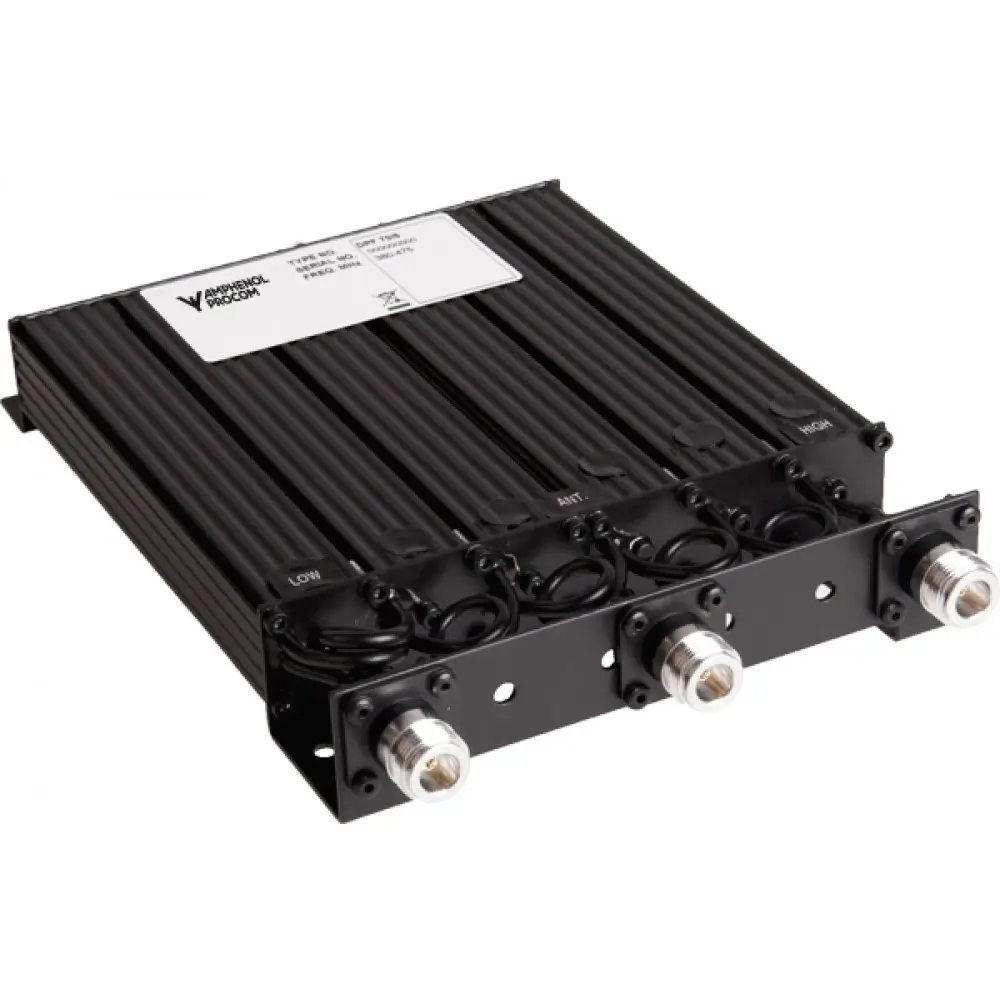

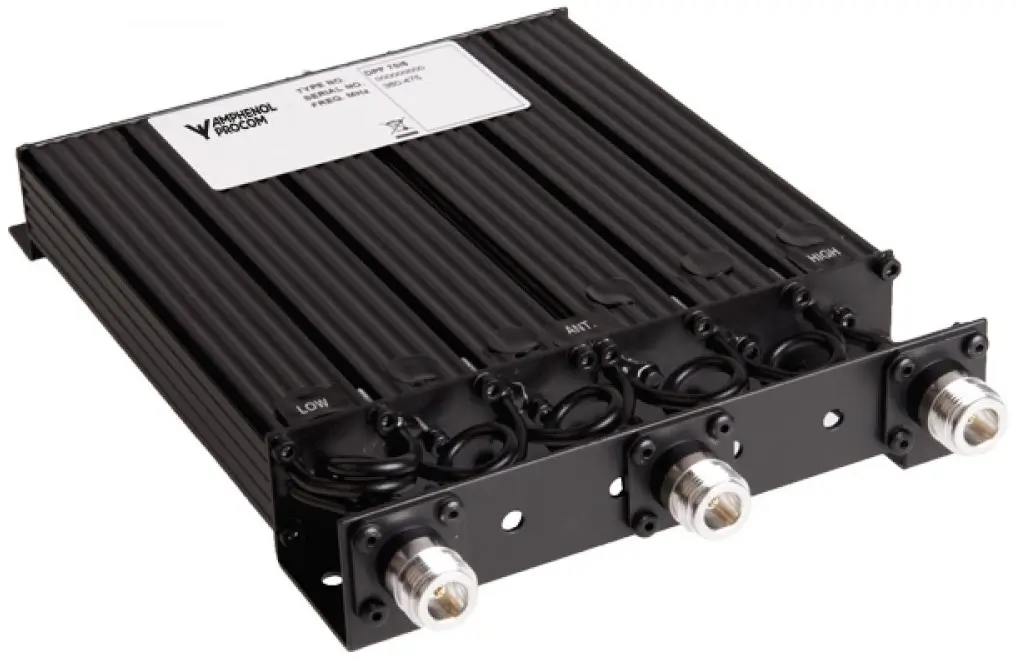

Amphenol Procom DPF 70/6
Amphenol Procom DPF 70/6 termasuk sebagai filter duplexer berkualitas tinggi untuk mendukung kinerja radio komunikasi dua arah. Duplexer ini membuat satu antena digunakan untuk transmisi (Tx) dan penerimaan (Rx) sekaligus tanpa gangguan sinyal.
Alat penyaring sinyal ini sangat cocok digunakan di sistem komunikasi yang bekerja di satu frekuensi tetap. Namun, filter ini juga tetap dapat digunakan untuk sistem multichannel dalam rentang frekuensi tertentu dengan performa yang tetap stabil.
Fitur-Fitur Amphenol Procom DPF 70/6
Frekuensi Luas
Amphenol Procom DPF 70/6 dibuat dengan kemampuan penyesuaian yang luas di rentang frekuensi UHF 406–500 MHz. Fitur ini membuat duplexer dapat digunakan di berbagai kebutuhan sistem komunikasi radio baik untuk sistem komunikasi profesional maupun industri. Selain itu, duplexer ini tersedia dalam empat varian berbeda yang dapat disesuaikan dengan kebutuhan duplex spacing.
Desain 6 Cavity
Filter ini menggunakan teknologi rongga kuarter-panjang (1/4 wave) untuk menghasilkan performa isolasi dan selektivitas yang optimal. Desain rongga atau lubang kecil ini memastikan pemisahan sinyal transmit dan receiver berjalan efektif sehingga mengurangi gangguan dan meningkatkan kualitas komunikasi secara keseluruhan.
Bahan Material Kuat
Duplexer ini dibuat dengan casing berbahan aluminium ekstrusi yang tidak hanya kuat, tetapi juga memiliki bentuk yang minimalis. Bentuk yang minimalis ini mempermudah pemasangan sekaligus memberikan perlindungan untuk komponen bagian dalam duplexer ini.
Chassis Baja dengan Perlindungan Passivasi
Rangka utama duplexer ini terbuat dari baja pasivasi (passivated steel) yang tahan oksidasi. Selain itu, aspek isolasi di kabel koaksial dan konektor telah diperkuat menggunakan material teflon (PTFE) berkualitas tinggi untuk menjaga kualitas sinyal.
Tahan Korosi
Untuk menjamin daya tahan jangka panjang di berbagai kondisi, seluruh permukaan duplexer ini dilapisi dengan vinil hitam. Lapisan protektif ini berfungsi sebagai pelindung utama untuk mencegah korosi dan kerusakan permukaan sehingga perangkat tetap memiliki performa yang stabil serta tampilan yang terjaga meskipun digunakan dalam waktu lama.
Spesifikasi Amphenol Procom DPF 70/6
| Electrical | ||
| Model | DPF 70/6… | |
| Frequency | 406 – 500 MHz | |
| Max. Input Power | 50 W | |
| Special spec. info | Single-channel tuned : | Multi-channel tuned, BW = 2 MHz : |
| Insertion Loss Tx-Ant and Ant-Rx | < 1.2 dB (typ. 1.0 dB) | < 1.2 dB (typ. 1.0 dB) |
| Tx Noise Suppression on Rx Frequency | > 85 dB | > 65 dB |
| Isolation Rx on Frequency Tx | > 85 dB | > 65 dB |
| Impedance | 50 Ω | |
| VSWR | < 1.5:1 | |
| Mechanical | ||
| Connection(s) | N(f) (BNC(f), TNC(f), UHF(f), SMA(f) on request) |
|
| Dimensions | 226 x 154 x 33 mm / 8.9 x 6.0 x 1.3 in. | |
| Weight | Approx. 0.99 kg / 2.18 lb. | |
| Environmental | ||
| Operating temperature range | -30°C to +60°C | |
| Frequency Stability | Approx. ± 25 ppm /°C | |
