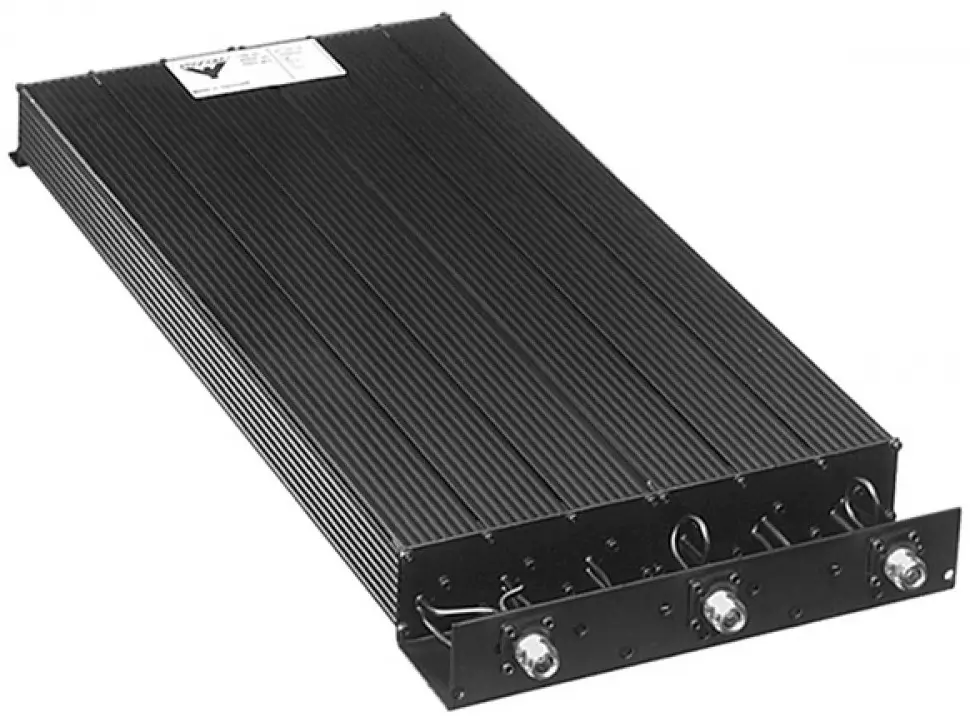

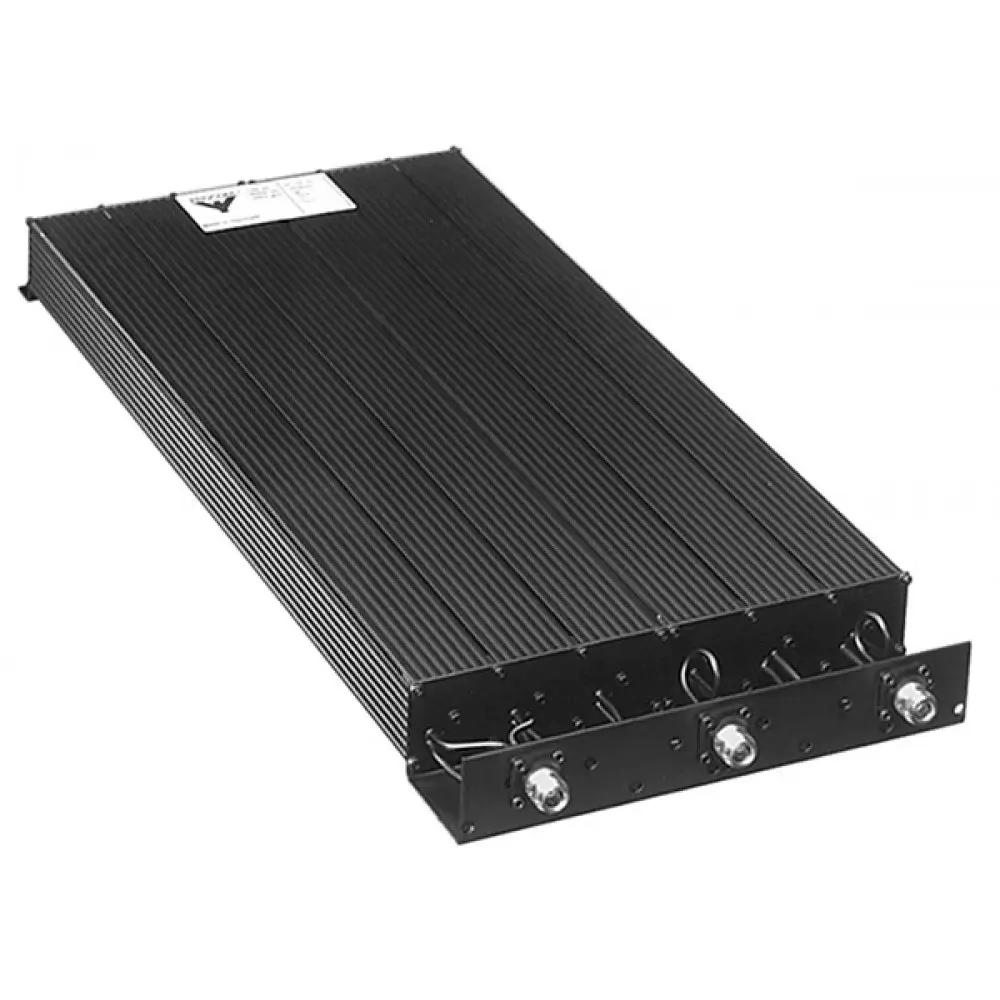

Amphenol Procom DPF 70/6-150
Amphenol Procom DPF 70/6-150 dibuat sebagai duplexer berkualitas tinggi untuk mendukung sistem radio base station di frekuensi UHF 450 MHz. Duplexer ini membuat satu antena digunakan sekaligus untuk transmisi dan penerimaan sinyal sehingga lebih efisien dan praktis.
Dengan desain 6 cavity, duplexer ini dapat meminimalisir gangguan sinyal dan menjaga kualitas komunikasi tetap jernih. Alat penyaring sinyal ini cocok digunakan untuk kebutuhan sistem profesional yang membutuhkan kestabilan dan daya tinggi.
Fitur-Fitur Amphenol Procom DPF 70/6-150
Duplexer Base Station dengan Daya Tinggi
Amphenol Procom DPF 70/6-150 dibuat sebagai duplexer base station dengan kapasitas daya hingga 150 watt. Kemampuan ini memastikan duplexer dapat menangani transmisi sinyal berdaya tinggi secara stabil tanpa penurunan performa. Alat filter sinyal ini cocok untuk sistem komunikasi profesional, seperti: repeater dan sistem radio untuk operasional jangka panjang.
Rentang Frekuensi Luas
Duplexer ini menggunakan model ¾ λ (lambda) yang membuat penyesuaian frekuensi secara terus-menerus di frekuensi UHF 406 – 470 MHz. Hal ini mempermudah anda untuk menyesuaikan perangkat dengan berbagai frekuensi di frekuensi UHF secara akurat sesuai dengan kebutuhan operasional di lapangan.
Insertion Loss Rendah dengan Resonator Berlapis Perak
Dilengkapi dengan elemen resonator berlapis perak (silver-plated) dan kompensasi suhu, duplexer ini dapat menghasilkan insertion loss (rugi sisipan) yang sangat rendah. Penggunaan tabung resonator berukuran 40 x 40 mm dengan kualitas tinggi (high-Q) memastikan performa filter yang optimal, menjaga kekuatan sinyal tetap maksimal, dan meminimalisir rugi-rugi transmisi.
Pengaturan Single Channel sebagai Standar
Secara default, duplexer ini diatur untuk satu channel (single channel tuned). Pengaturan ini memastikan isolasi yang maksimal dan efisiensi transmisi paling tinggi sehingga meminimalisir risiko gangguan antar sinyal di frekuensi yang telah ditentukan.
Multi Channel dengan Penyesuaian Performa
Selain channel tunggal, duplexer ini juga memungkinkan untuk diatur di beberapa channel sekaligus. Meskipun akan terdapat sedikit penurunan di beberapa pengaturan, fitur ini memberikan fleksibilitas tambahan. Untuk hasil yang optimal, proses pengaturan multi channel sangat disarankan untuk dilakukan langsung oleh pihak pabrikan.
Lulus Standar Lingkungan
Terakhir, duplexer ini telah melalui serangkaian pengujian standar lingkungan secara menyeluruh (fully environmentally tested). Standar ini untuk memastikan duplexer tetap aman dan dapat digunakan di area yang ekstrem sekalipun baik untuk instalasi di dalam maupun di luar ruangan.
Spesifikasi Amphenol Procom DPF 70/6-150
| Electrical | ||
| Model | DPF 70/6-150 | |
| Cavity Type | ¾ λ tube resonators | |
| Frequency | 406 – 470 MHz | |
| Max. Input Power | 100 W | |
| Special spec. info | Single-channel tuned | Single-channel tuned |
| Insertion Loss Tx-Ant and Ant-Rx | ≤ 1.4 dB | ≤ 1.3 dB |
| Tx Noise Suppression on Rx Frequency | > 70 dB | > 80 dB |
| Isolation Rx on Frequency Tx | > 70 dB | > 80 dB |
| Impedance | 50 Ω | |
| Duplex Spacing | 2 – 3 MHz | 3 – 5 MHz |
| VSWR | < 1.5:1 | |
| Mechanical | ||
| Connection(s) | N(f) (Others on request) | |
| Colour | Black | |
| Dimensions | Approx. 557 x 250 x 50 mm / 21.93 x 9.84 x 1.97 in. | |
| Weight | Approx. 4.6 kg / 10.14 lb. | |
| Environmental | ||
| Operating temperature range | -30°C to +60°C | |
