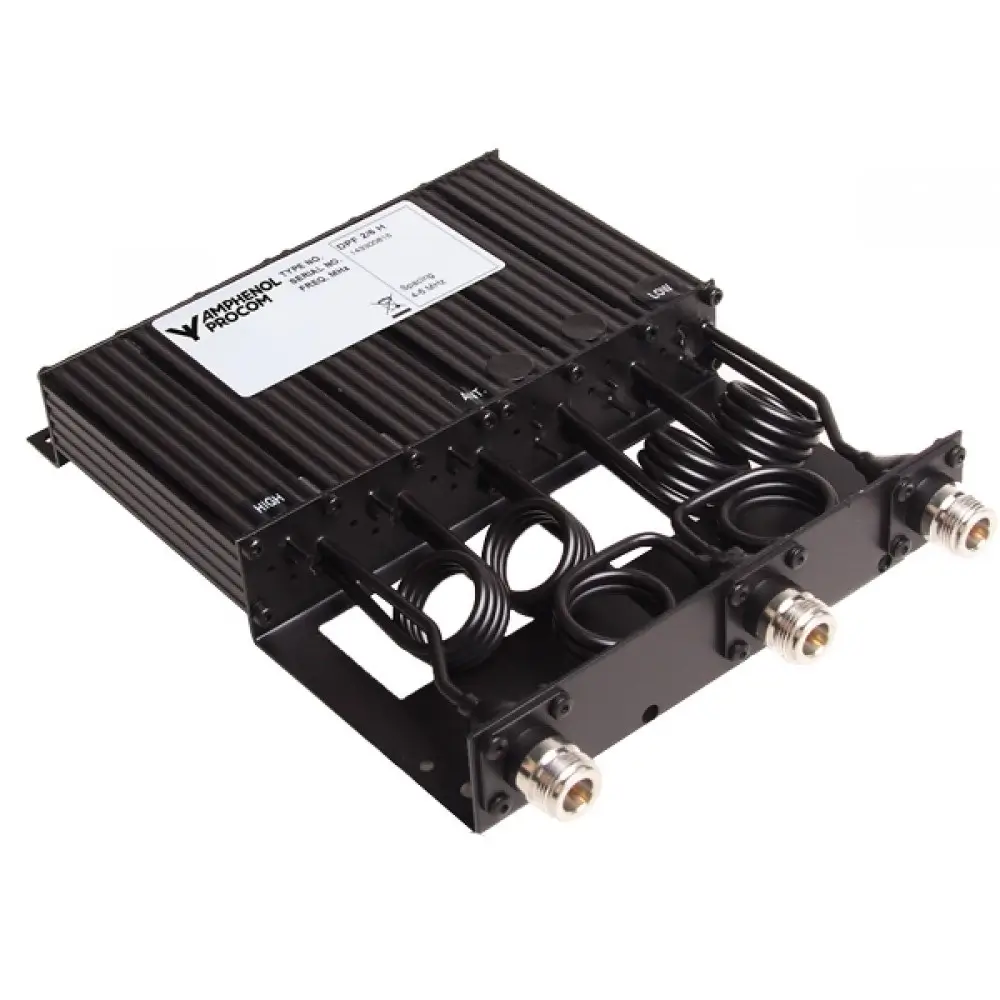

Amphenol Procom DPF 2/6

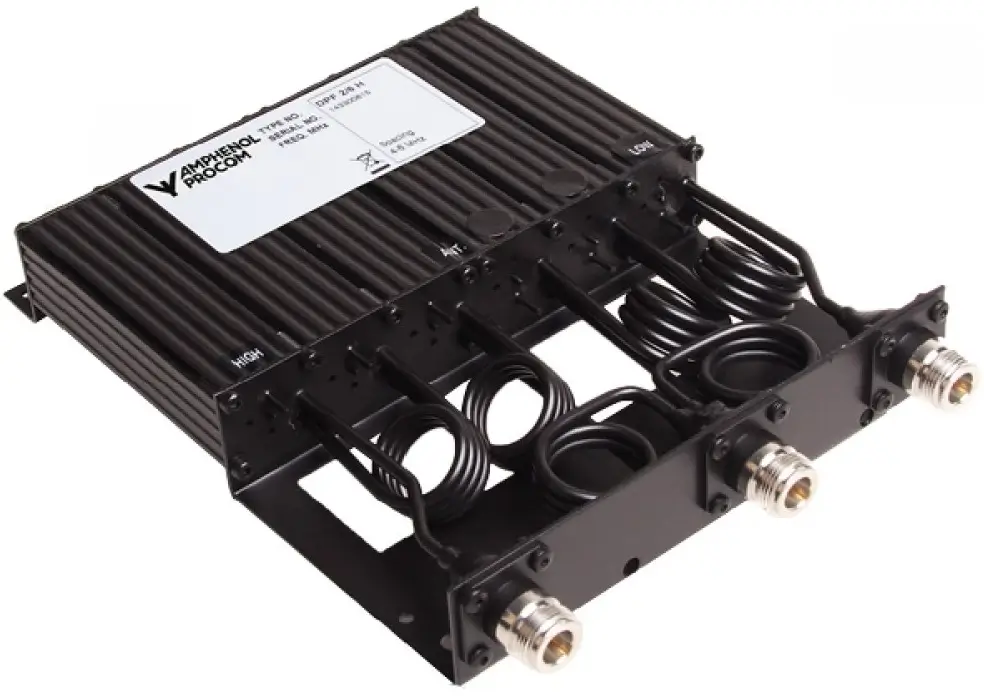

Amphenol Procom DPF 2/6-150 adalah duplexer dengan 6 rongga (cavity) yang dirancang khusus untuk sistem radio komunikasi di frekuensi 160 MHz. Perangkat ini membuat satu antena dapat digunakan sekaligus untuk transmisi dan penerimaan sinyal sehingga instalasi menjadi lebih efisien dan praktis. Duplexer ini cocok digunakan di sistem radiotelepon yang membutuhkan performa stabil dengan kualitas sinyal yang tetap terjaga.
Fitur-Fitur Amphenol Procom DPF 2/6
Dibuat untuk Frekuensi Tunggal dan Multi Channel
Model duplexer ini pada dasarnya dibuat untuk sistem yang menggunakan frekuensi tunggal di jalur transmisi (TX) dan penerimaan (RX). Namun demikian, perangkat ini juga dapat digunakan untuk pemakaian multi channel dalam batas bandwidth port tertentu.
Pada pemakaian multi channel, performa tetap terjaga meskipun terjadi sedikit penurunan spesifikasi. Untuk hasil yang maksimal, disarankan melakukan pengaturan langsung dari pabrik (factory tuning) agar kinerja tetap optimal sesuai konfigurasi sistem.
Bentuk Minimalis dengan Resonator Heliks Berkualitas Tinggi
Duplexer ini memiliki ukuran fisik yang relatif kecil dengan penggunaan resonator heliks dengan kualitas tinggi (high-Q) yang telah dikompensasi terhadap perubahan suhu. Teknologi ini tidak hanya membantu menghemat ruang instalasi, tetapi juga memastikan stabilitas frekuensi dan performa filter yang konsisten di berbagai pemakaian.
Material Premium
Bagian casing dibuat dari aluminium ekstrusi yang kuat namun ringan. Sementara rangka (chassis) menggunakan baja yang telah dipasivasi agar tahan korosi. Selain itu, kabel koaksial dan konektor dilengkapi dengan isolasi berbahan teflon yang memiliki karakteristik dielektrik sangat baik.
Lapisan Pelindung Anti Korosi
Permukaan duplexer ini dilapisi dengan vinil hitam yang berfungsi sebagai pelindung dari korosi. Lapisan ini memberikan perlindungan tambahan agar tahan lembab, debu, dan kondisi lingkungan yang keras. Hal ini bertujuan untuk memperpanjang umur pakai perangkat serta menjaga performa tetap stabil dalam jangka panjang.
Spesifikasi Amphenol Procom DPF 2/6
| Electrical | ||
| Model | DPF 2/6… | |
| Frequency | DPF 2/6 L : 138 – 156 MHz | |
| DPF 2/6 H : 152 – 175 MHz | ||
| Max. Input Power | 50 W | |
| Special spec. info | Single-channel tuned : | Multi-channel tuned, BW = 1.5 MHz : |
| Insertion Loss Tx-Ant and Ant-Rx | < 1.2 dB (typ. 1.0 dB) | < 1.2 dB (typ. 1.0 dB) |
| Tx Noise Suppression on Rx Frequency | > 80 dB | > 60 dB |
| Isolation Rx on Frequency Tx | > 80 dB | > 60 dB |
| Impedance | 50 Ω | |
| Duplex Spacing | 4 – 10 MHz (adjustable) | |
| VSWR | < 1.5:1 | |
| Mechanical | ||
| Connection(s) | N(f) (BNC(f), TNC(f), UHF(f), SMA(f) on request) |
|
| Dimensions | Approx. 211 x 154 x 33 mm / 8.31 x 6.06 x 1.30 in. | |
| Weight | Approx. 0.94 kg / 2.07 lb. | |
| Environmental | ||
| Operating temperature range | -30°C to +60°C | |
| Frequency Stability | Approx. 5 ppm/°C | |
