Yaesu FT-991A

Yaesu FT-991A

Yaesu FT-991A adalah radio rig serbaguna yang bisa digunakan di berbagai frekuensi mulai dari HF, VHF hingga UHF. Radio ini mendukung semua mode komunikasi dan dirancang dengan teknologi penerimaan sinyal yang canggih. Penggunaannya juga mudah dan nyaman.

Fitur-Fitur Yaesu FT-991A

Receiver dengan Performa Terbaik

Yaesu FT-991A dibuat dengan sirkuit receiver yang sangat baik untuk frekuensi HF (High Frequency) hingga VHF/UHF.

Triple Konversi IF

Radio rig original Yaesu ini menggunakan sistem konversi tiga level (triple conversion) dengan frekuensi Intermediate Frequency (IF) pertama sebesar 69,450 MHz di semua band.

Filter Roofing 3 kHz

Pada level IF pertama, terdapat filter roofing 3 kHz berbandwidth sempit sebagai perlengkapan standar. Filter ini dirancang untuk menjaga performa saat menghadapi sinyal-sinyal tetangga yang kuat, baik pada frekuensi HF maupun VHF/UHF.

Penggunaan Quad Mixer

FT-991A mengadopsi quad mixer, seperti: pada seri FTDX, menggunakan empat perangkat 3SK294 dual-gate MOS-FET untuk frekuensi HF/50 MHz. Hal ini menghasilkan noise yang sangat rendah, karakteristik intermodulasi yang unggul, dan rentang dinamis yang tinggi. Untuk VHF/UHF digunakan mixer terpisah yang dioptimalkan agar performa di setiap band menjadi maksimal.

Penguat RF Terpisah untuk Setiap Band

Desain penguat RF (Radio Frequency) pada FT-991A diatur khusus untuk setiap band guna memastikan performa terbaik. Anda dapat memilih antara IPO, AMP1, dan AMP2 pada HF/50 MHz sesuai dengan kondisi sinyal. Pada 430 MHz, digunakan transistor HEMT NE3509 yang memiliki gain tinggi dan Noise Figure rendah.

DSP Floating Point Berkecepatan Tinggi Seperti FTDX Series

Berikutnya, radio rig ini dilengkapi dengan chip DSP floating point TMS320C6746 dari Texas Instruments dengan 3000 MIPS dan 2250 MFLOPS. Chip ini memungkinkan penolakan gangguan di lingkungan nyata mencakup HF hingga VHF/UHF.

Fungsi Penolak Gangguan

Fitur IF WIDTH dan IF SHIFT menjadi dasar penghilangan sinyal pengganggu. Dilengkapi pula dengan 16 tingkat digital noise reduction, filter DNF (Auto Notch), fungsi CONTOUR, NOTCH yang dapat disesuaikan, dan fitur lain yang sangat mendukung QSO jarak jauh dan kontes.

Tahap Akhir Bertenaga: 100 W untuk HF/50 MHz dan 50 W untuk VHF/UHF

Penguat push-pull dengan transistor RD100HHF MOS-FET menghasilkan 100 watt daya bersih dan berkualitas pada HF/50 MHz. Sementara itu, penguat akhir VHF/UHF menggunakan RD70HUF2 yang memberikan daya output 50 watt secara stabil.

Tuner Antena Otomatis Cepat

Tuner antena digital berkecepatan tinggi ini menggunakan sistem relay switching dan memori penyimpanan hingga 100 channel. Anda dapat langsung mengakses pengaturan yang telah digunakan sebelumnya.

Ukuran Minimalis Mencakup HF/50/144/430 MHz dalam Satu Unit

Dengan bentuk yang minimalis, FT-991A menggabungkan kemampuan komunikasi di empat rentang frekuensi utama: HF, 50 MHz, 144 MHz (VHF), dan 430 MHz (UHF) dalam satu perangkat.

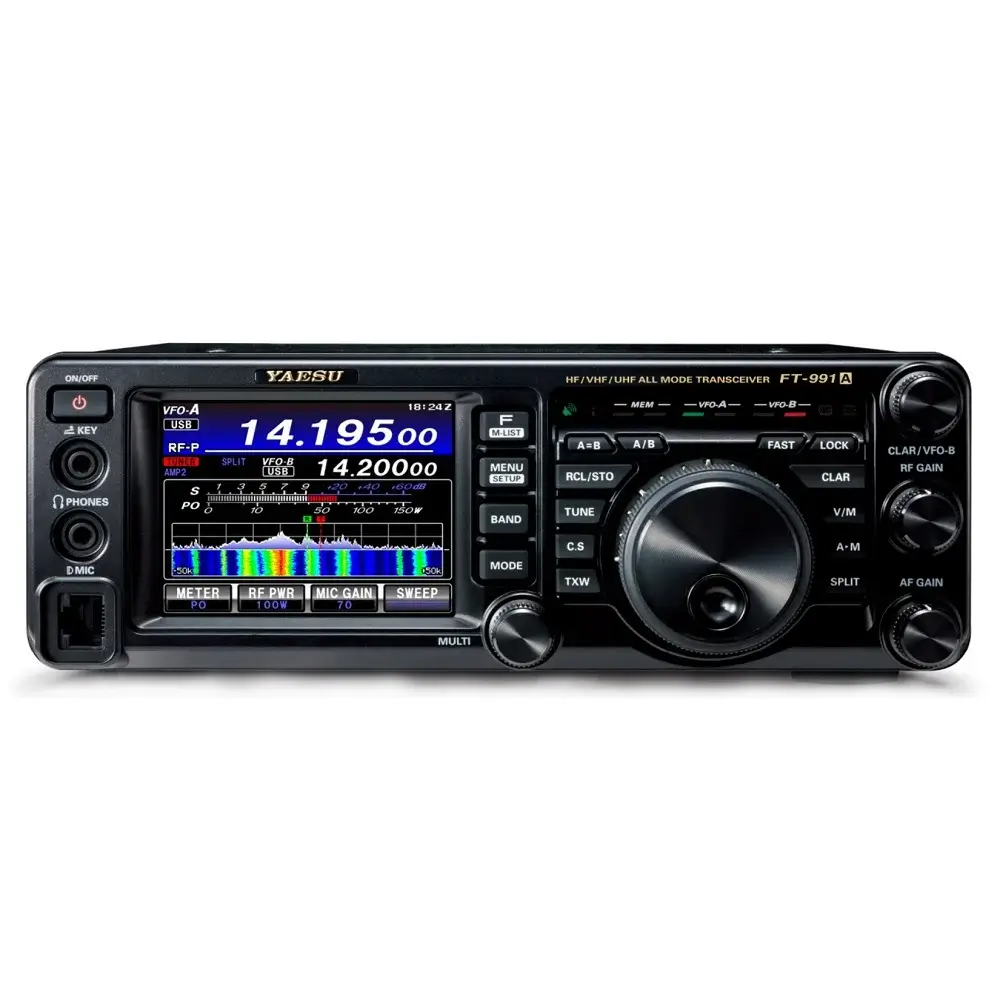

Layar Sentuh Modern

Layar sentuh TFT LCD berwarna dengan ukuran 3,5 inci menampilkan informasi status dan pengaturan dengan jelas. Desain interface yang responsif, tombol fungsi yang dapat diatur, dan tata letak klasik, seperti: Main Dial menjadikan pengguna baru maupun berpengalaman merasa nyaman.

Fungsi Scope Yaesu FT-991A

Dilengkapi dengan spectrum scope beresolusi tinggi dan tampilan waterfall, pengguna dapat memantau kondisi band secara instan. Fitur ASC memungkinkan pengalihan otomatis antara tampilan scope dan audio saat menyetel frekuensi.

Dukungan Fungsi Digital C4FM yang Canggih

Transceiver ini mendukung mode V/D (voice dan data simultan), Voice FR (Full Rate) untuk audio berkualitas tinggi, serta AMS (Automatic Mode Select) yang mendeteksi mode digital/FM secara otomatis. Fungsi GM (Group Monitor), DSQ 126 jenis, dan pengenalan anggota grup juga tersedia.

Fitur Lengkap untuk Operasi CW (Continuous Wave)

Dukungan keyer elektronik lanjutan (4–60 wpm), pengaturan pitch nada side tone (300–1050 Hz), memori pesan (5 channel  x 50 karakter), fungsi APF dengan seleksi bandwidth tiga tingkat, dan fitur CW SPOT menjadikan operasi CW lebih tepat dan efisien.

Fitur Praktis untuk Mode FM

Dilengkapi dengan 104 tipe DCS, encoder/decoder CTCSS 50-tone, dan fungsi ARS untuk akses repeater yang mudah, FT-991A juga mendukung komunikasi FM yang mudah.

Fungsi Tambahan Yaesu FT-991A

Beberapa fitur tambahan meliputi:

• Prosesor suara dengan equalizer microphone parametris
• Memori suara digital 5 channel
• Tombol-tombol dengan lampu LED putih
• Knob terpisah untuk AF GAIN, RF GAIN, dan CLAR/VFO-B
• Dukungan kontrol jarak jauh FH-2 (opsional)
• Fungsi VOX dan MOX
• 99 memori channel dengan tampilan grup

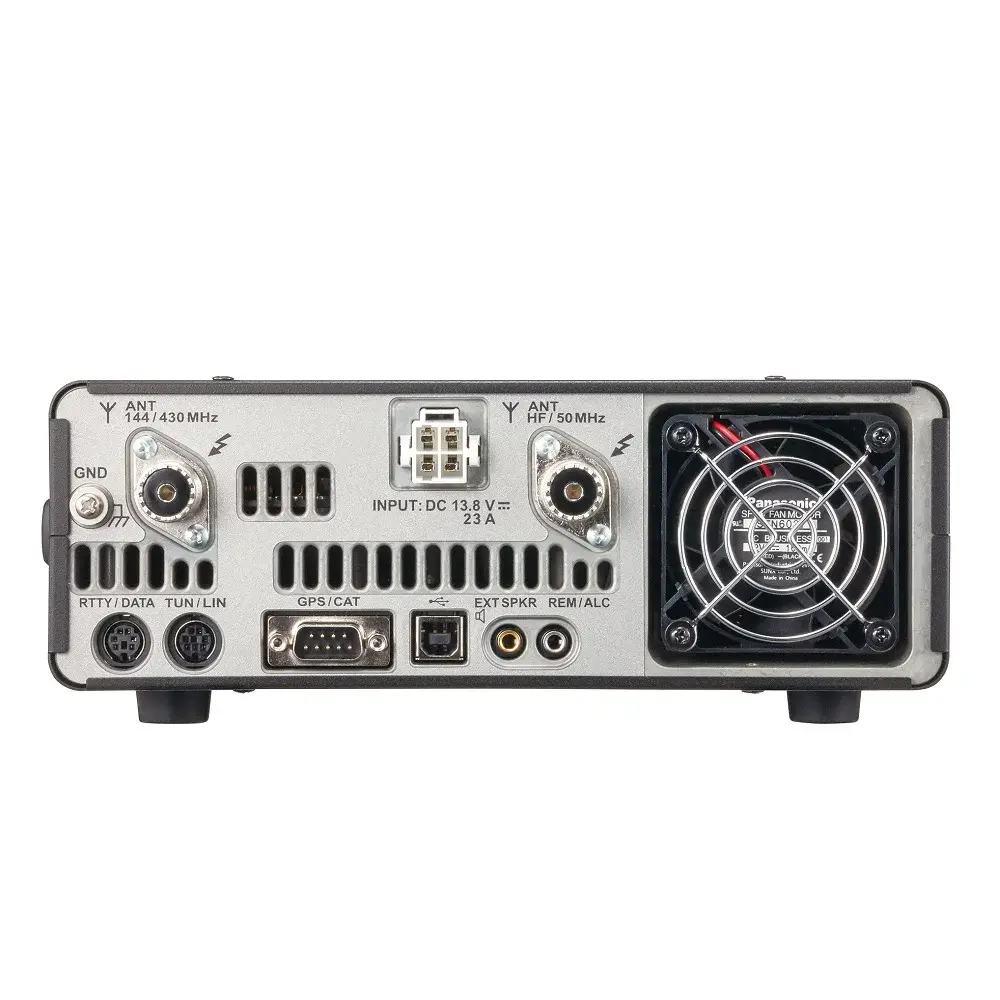

• Jack RTTY/DATA, konektor TUN/LIN untuk aksesoris VL-1000 atau FC-40
• Penerimaan lebar pita (30 kHz–56 MHz, 118–164 MHz, 420–470 MHz)
• Kunci CS untuk akses cepat ke menu
• Port USB tunggal untuk CAT control, antarmuka audio, dan kontrol PTT/SHIFT
• TCXO 0,5 ppm berpresisi tinggi
• Gagang pembawa dan kaki penyangga

Spesifikasi Yaesu FT-991A

General
RX Frequency Range	0.03 – 56 MHz, 118 -164 MHz, 420 – 470 MHz (operating), 1.8-54 MHz, 144 – 148MHz, 430 – 450 MHz (specified performance, Amateur bands only)
TX Frequency Ranges	1.8-54 MHz, 144 – 148MHz, 430 – 450 MHz (Amateur bands only)
Frequency Stability	±0.5 ppm (after 1 minute @14°F – +122°F/-10°C – ±50°C)
Operating Temperature Range	+14°F – +122°F (-10°C – +50°C)
Emission Modes	A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F7W (C4FM)
Frequency Steps	5/10 Hz (SSB, CW, AM), 100 Hz (FM, C4FM)
Antenna Impedance	50 Ohms, unbalanced 16.7 -150 Ohms, unbalanced (Tuner ON, 1,8 – 30 MHz Amateur bands) 25 -100 Ohms, unbalanced (Tuner ON, 50 MHz Amateur band)
Power Consumption (Approx.)
RX (no signal)	1.8 A
RX (signal present)	2.2 A
TX	23 A (HF/50MHZ100 W), 15 A (144/430MHz 50 W)
Supply Voltage	DC 13.8 V ±15 % (Negative Ground)
Dimensions (WxHxD)	9.0″ x 3.2″ x 9.3″ (229 x 80 x 235 mm)
Weight (Approx.)	9.5 lbs (4.3 kg)
Transmitter
Power Output	5-100 watts (2 – 25 watts AM carrier)
Modulation Types	J3E (SSB): Balanced / A3E (AM): Low-Level (Early Stage) F3E (FM): Variable Reactance / F7W (C4FM): 4-level FSK
Maximum FM Deviation	±5.0 kHz/±2.5 kHz
Harmonic Radiation	Better than -50 dB (1.8 – 30 MHz Amateur bands) Better than -63 dB (1.8 – 30 MHz Amateur bands, above 30MHzp Better than -63 dB (50 MHz Amateur band) Better than -60 dB (144 MHz, 430 MHz Amateur bands)
SSB CarTier Suppression	At least 50 dB below peak output
Undesired Sideband Suppression	At least 50 dB below peak output
Bandwidth	3 kHz (LSB/USB), 500 Hz (CW), 6 kHz (AM), 16 kHz (FM/C4FM)
Audio Response (SSB)	Not more than -6 dB from 300 to 2700 Hz
Microphone Impedance	600 Ohms (200 to 10 kOhms)
Receiver
Circuit Type	SSB/CW/AM: Triple-conversion Super heterodyne FM/C4FM: Double-con vers ion Super heterodyne
Intermediate Frequencies	SSB/CW/AM: 69.450 MHz/9.000 MHz/ 24 kHz FM/C4FM: 69.450 MHz / 450 kHz
Sensitivity
SSB/CW (BW 2.4 kHz, 10 dB S+N/N)	0.158 μV (1.8 – 30 MHz) (AMP 2), 0.125 μV (50 – 54 MHz) (AMP 2) 0.11 μV (144 – 148 MHz), 0.11 μV (430 – 450 MHz)
AM (BW: 6 kHz, 10 dB S+N/N, 30 % modulation @400 Hz)	5 μV (0.5 -1.8 MHz) (AMP2), 1.6 μV (1.8 – 30 MHz) (AMP 2)
	1.25 μV (50 – 54 MHz) (AMP 2)
FM (BW: 15 kHz, 12 dB SI NAD)	0.35 μV (28 – 30 MHz) (AMP 2), 0.35 μV (50 – 54 MHz) (AMP 2)
	0.18 μV (144 – 148 MHz), 0.18 μV (430 – 440 MHz)
	There is no specification for frequency ranges not listed.
Squelch Sensitivity (TYP.)
SSB/CW/AM	1.0 μV (1.8 – 30 MHz, 50 – 54 MHz, AMP 2) MHz) 1.0 μV (144 – 148 MHz, 430 – 450 MHz)
FM	0.35 μV (28 – 30 MHz, 50 – 54 MHz, AMP 2) 0.125 μV (144 – 148 MHz, 430 – 450 There is no specification for frequency ranges not listed.
Selectivity
Mode	-6 dB	-60 dB
CW/RTTY/PKT	0.5 kHz or better	0.75 kHz or less
SSB	2.4 kHz or better	3.6 kHz or less
AM	6 kHz or better	15 kHz or less
FM	12 kHz or better	30 kHz or less (-50dB)
Image Rejection	70 dB or better (160 – 10m Amateur bands) 60 dB or better (6m Amateur band)
Maximum Audio Output	2.5 W into 4 Ohms with 10% THD
Audio Output impedance	4 to 8 Ohms (4 Ohms: nominal)
Conducted Radiation	Less than 4 nW
Specifications are subject to change, in the interest of technical improvement, without notice or obligation, and are guaranteed only within the amateur bands.

Aksesoris Standar Yaesu FT-991A

• Microphone – MH-31A8J
• Kabel power
• Spare Fuse (25A)
• Buku Panduan
• Bracket – MMB-90

Aksesoris Opsional Yaesu FT-991A

• Microphone – MH-36E8J, MD-200ABX, MD-100ABX, YH-77STA
• Remote Control – FH-2
• Tuner Antena – FC-40
• Kabel Data – CT-58
• Kabel Interface – CT-39A
• Power supply – FP-1030A
• Antena – ATAS-25, ATAS-120
