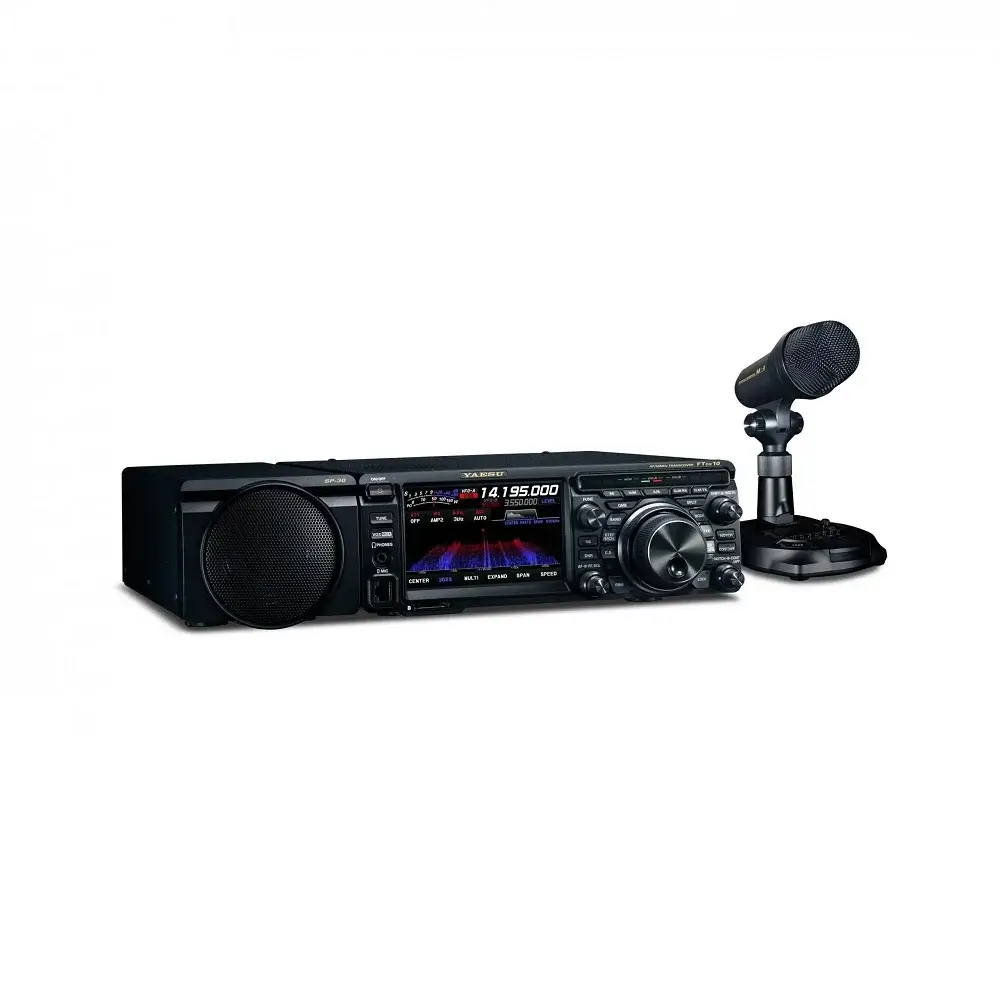

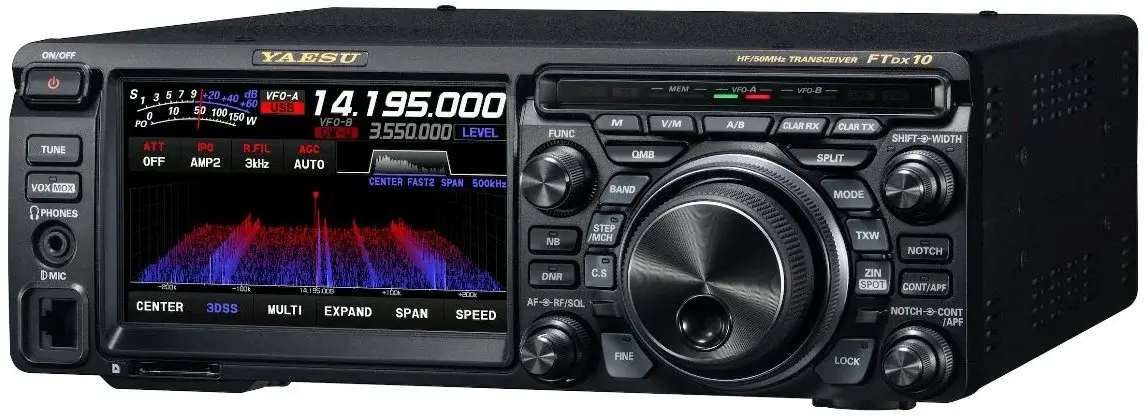

Yaesu FTDX10D

Yaesu FTDX10D

Yaesu FTDX10D adalah radio SSB (Single Side Band) modern dengan power output hingga 100 watt. Radio ini sangat cocok digunakan oleh pemula ataupun profesional yang ingin merasakan komunikasi jarak jauh dengan kualitas suara jernih dan stabil.

Fitur-Fitur Yaesu FTDX10D

Hybrid SDR

Yaesu FTDX10 menggunakan teknologi Hybrid SDR yang menggabungkan keunggulan sistem analog dan digital. Hasilnya adalah performa penerimaan sinyal yang sangat sensitif dengan tingkat selektivitas tinggi sehingga komunikasi tetap jernih.

Generator Sinyal Lokal Yaesu FTDX10D

Radio HF ini menggunakan teknologi HRDDS (High Resolution Direct Digital Synthesizer) 250 MHz yang menghasilkan sinyal lokal dengan fase kebisingan (phase noise) ultra rendah.

15 Filter Frekuensi Terpisah

FTDX10 dilengkapi dengan 15 filter khusus (10 untuk frekuensi radio amatir, 5 untuk frekuensi umum) yang menyaring sinyal tidak diinginkan.

Penolakan QRM Efektif dengan DSP IF

Prosesor sinyal digital (DSP) pada tahap intermediate frequency (IF) di radio SSB Yaesu ini secara efektif mengurangi gangguan dari stasiun lain (QRM).

Crystal Roofing Filter untuk Multi Sinyal

Penggunaan filter atap kristal (crystal roofing filter) untuk menerima banyak sinyal sekaligus tanpa menurunkan kualitas suara. Filter ini efektif menghilangkan sinyal kuat yang berdekatan dan menjaga sinyal tetap jernih.

Pergeseran IF/Lebar IF

IF Shift (pergeseran IF) dan IF Width (lebar IF) adalah fitur yang sangat berguna untuk menyaring gangguan dari sinyal yang berdekatan. Dengan menggeser atau menyesuaikan lebar frekuensi, anda dapat menghilangkan gangguan dan hanya menerima sinyal yang diinginkan dengan mudah.

Peredam Kebisingan Digital

Fitur ini bertujuan untuk mengurangi suara bising sehingga suara terdengar lebih bersih.

APF (Penyaring Puncak Audio)

APF (Audio Peak Filter) adalah penyaring khusus yang efektif untuk komunikasi CW (Morse Code). Fitur ini akan memfokuskan dan memperkuat frekuensi suara tertentu. Fitur ini membuat anda dapat mendengar sinyal CW dengan lebih mudah.

IF Notch/DNF (Auto Notch)

IF Notch adalah penyaring manual yang bisa menghilangkan sinyal gangguan dengan frekuensi tunggal. Sementara itu, DNF (Digital Notch Filter) secara otomatis mendeteksi dan menghilangkan sinyal gangguan terutama pada sinyal RTTY.

Equalizer 3 Level Yaesu FTDX10D

Fitur ini untuk melakukan penyesuaian nada suara dengan jelas baik untuk transmisi maupun penerimaan. Dengan penyeimbang equalizer 3 level, anda dapat menyesuaikan frekuensi, lebar frekuensi, dan penguatan suara.

Kontur

Fitur ini berfungsi untuk membentuk respon frekuensi suara dengan cara menekan atau meningkatkan frekuensi suara tertentu. Ini berguna untuk mengurangi kebisingan atau gangguan dengan memilih bagian spektrum audio yang berbeda.

Kemurnian Sinyal Transmisi

FTDX10 menghasilkan sinyal transmisi yang jelas, bebas gangguan sehingga lawan bicara menerima suara yang berkualitas.

Fitur-Fitur Lain Yaesu FTDX10D

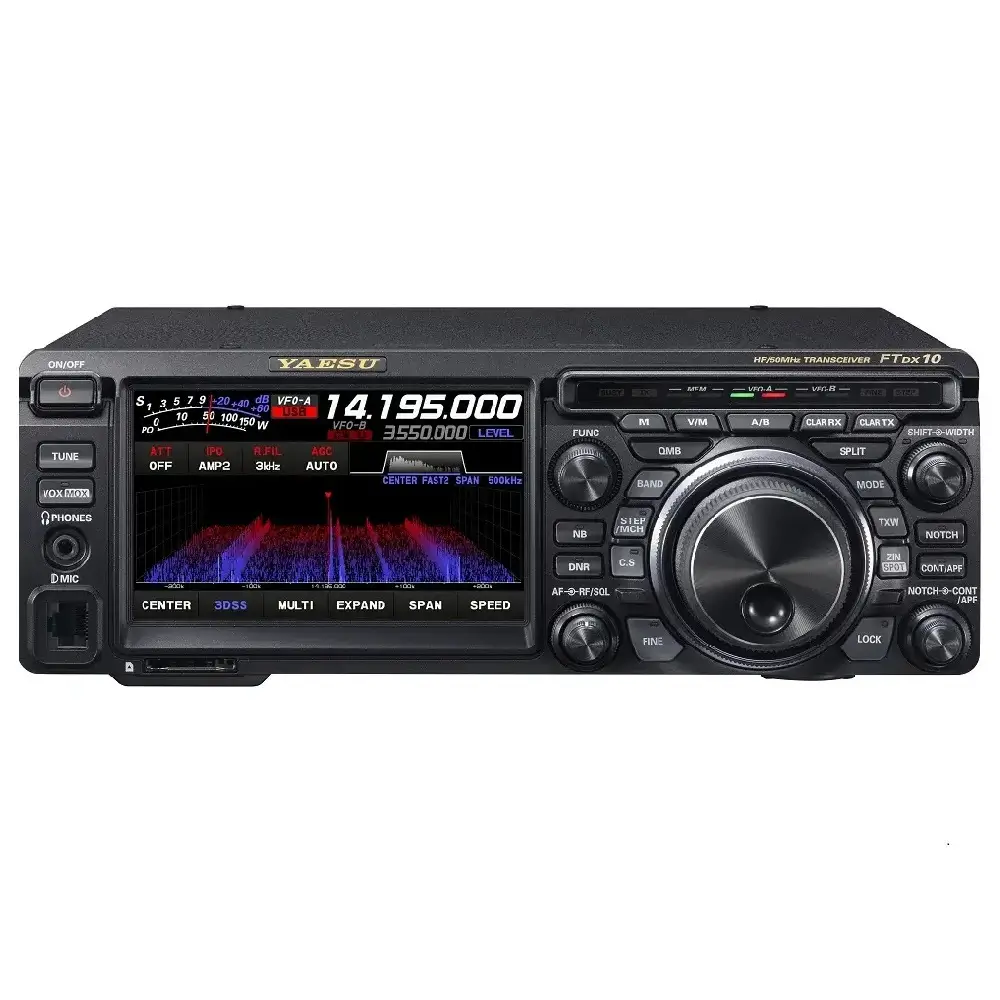

Layar Yaesu FTDX10D Jelas

Radio ini juga dilengkapi dengan layar sentuh yang besar dan tampilan visual 3DSS (3 Dimensional Spectrum Stream).

Sinyal Transmisi Stabil

Sinyal yang dipancarkan memiliki kemurnian frekuensi yang sangat tinggi (phase noise rendah) sehingga menjauhkan gangguan dari perangkat elektronik lain.

Monitor Transmisi RF & AF

Fitur ini untuk memantau sinyal transmisi baik pada tingkat frekuensi radio (RF) maupun frekuensi audio (AF).

Amplifier Yaesu FTDX10D Bertenaga Tinggi

FTDX10 juga dilengkapi dengan amplifier yang stabil dan dapat menghasilkan daya hingga 100 watt.

Kipas Pendingin Minim Gangguan

Untuk menjaga suhu pemakaian tetap optimal, FTDX10 menggunakan kipas pendingin aluminium besar dan kipas dengan kebisingan rendah.

Amplifier Microphone

Di mode SSB dan AM, amplifier microphone dilengkapi dengan equalizer tiga level untuk menyesuaikan nada suara secara akurat.

3DSS (Aliran Spektrum 3 Dimensi)

3DSS (3 Dimensional Spectrum Stream) adalah fitur visualisasi spektrum yang unik dan interaktif. Ini menampilkan spektrum sinyal dalam bentuk tiga dimensi.

Tampilan Layar Multi Fungsi

Layar radio SSB original Yaesu ini dapat menampilkan berbagai informasi sekaligus, seperti: spektrum frekuensi, meter kekuatan sinyal, dan parameter lain.

Penggunaan Layar Yaesu FTDX10D Mudah

Penggunaan layar sentuh pada FTDX10 sangat serbaguna dengan beberapa fungsi, seperti:

• Pengukur analog/pilihan mode di mana anda dapat memilih mode pemakaian dan melihat tampilan pengukur analog.
• Input frekuensi langsung atau setting frekuensi langsung menggunakan papan kunci di layar.
• Pengaturan frekuensi cepat dengan tampilan cakupan yang membuat anda dapat berpindah frekuensi dengan cepat.

 Tampilan Status Operasional Penerima

Fitur ini memberikan informasi tentang status penerima termasuk sinyal yang sedang diterima, pengaturan filter, dan level kebisingan.

Pemakaian Mudah

Tampilan cakupan spektrum memiliki beberapa mode pemakaian yang dapat disesuaikan, seperti:

• Mode Pusat (Center Mode) yang dapat menampilkan cakupan spektrum dengan frekuensi saat ini di tengah.
• Mode Tetap (Fix Mode) yang menampilkan spektrum pada rentang frekuensi yang telah ditentukan.
• Mode Kursor (Cursor Mode) yang mempermudah anda memindahkan kursor untuk memilih dan menganalisis sinyal tertentu.

Tuner Antena Otomatis

Tuner antena otomatis berkecepatan tinggi mempermudah anda mengatur antena dengan cepat.

Processor Berkualitas

FTDX10 dilengkapi dengan prosesor suara dari Yaesu yang akan mengoptimalkan suara sehingga menghasilkan suara transmisi yang lebih mudah didengar lawan bicara.

MPVD

MPVD (Multi-Purpose VFO Outer Dial) adalah dial eksternal yang bisa digunakan untuk mengontrol frekuensi, pergeseran IF, atau pengaturan lain.

Tombol Fungsi (FUNC)

Tombol FUNC (FUNCTION) menyediakan akses cepat ke berbagai fungsi yang sering digunakan dengan mudah.

Tombol CS (Pilihan Kustom)

Tombol CS (CUSTOM SELECT) dapat diprogram untuk mengaktifkan fungsi tertentu dengan cepat.

Bank Memori Cepat (QMB)

Fungsi QMB (Quick Memory Bank) untuk menyimpan dan memanggil kembali frekuensi dan pengaturan secara cepat.

Slot Kartu Memori SD

Slot kartu memori SD untuk menyimpan data pengaturan, rekaman suara atau pembaruan firmware.

Tumpukan Frekuensi

Fitur ini untuk menyimpan frekuensi dan mode operasional yang berbeda pada setiap frekuensi dan mempermudah pemakaian frekuensi favorit.

Berbagai Fitur Tambahan

FTDX10 dilengkapi dengan berbagai fungsi tambahan, seperti: Clarifier untuk penyesuaian halus frekuensi dan fungsi-fungsi lain.

Operasi RTTY (FSK)/PSK

Selain itu, radio ini mendukung mode pemakaian RTTY (FSK) dan PSK dengan beberapa fitur, seperti:

• Fungsi Enkode/Dekode RTTYyang dapat mengodekan dan mendekode pesan RTTY secara langsung di radio.
• Memori Uji RTTY/PSK untuk menyimpan dan mengirim pesan uji yang telah diprogram sebelumnya.

Pemakaian Luas

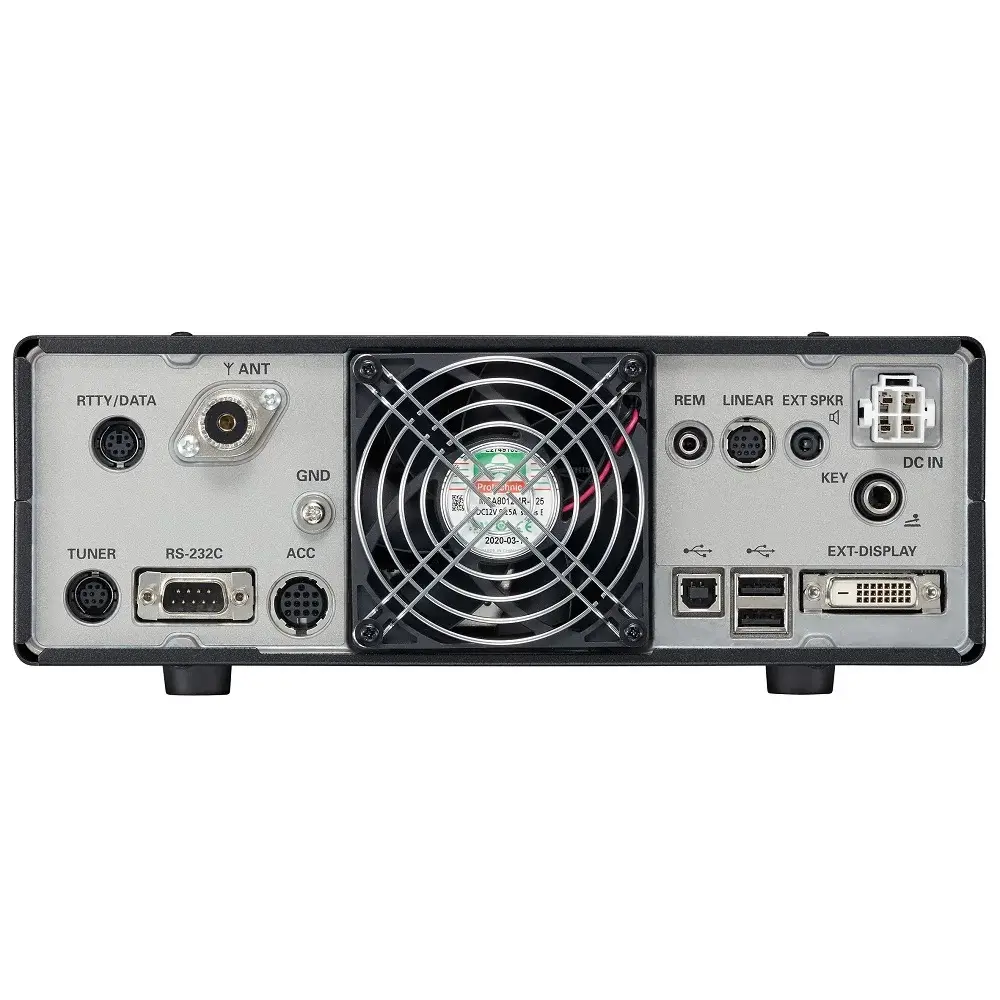

Terakhir, radio ini memiliki slot atau port konektor untuk berbagai perangkat eksternal, seperti: komputer, amplifier, dan aksesoris lain.

Spesifikasi Yaesu FTDX10D

General
Tx Frequency Ranges	1.8 – 50 MHz band (Amateur bands only) 70MHz – 70.5MHz (UK Amateur bands only)
Rx Frequency Range	30 kHz-75MHz (operating) 1,8 – 29,699999 MHz (Specified performance. Amateur bands only) 50 – 53.999999 MHz (Specified performance, Amateur bands only) 70 – 70.499999 MHz (Specified performance, UK Amateur bands only)
Emission Modes	A1A(CW), A3E (AM), J3E (LSB/USB), F3E (FM), F1B (RTTY), G1B (PSK)
Frequency Steps	1/5/10Hz (SSB, CW), 10/100HZ (AM, FM)
Antenna Impedance	50Ω, unbalanced (Antenna Tuner OFF) 16.7- 150Ω, unbalanced (Tuner ON, 1.8-29.7MHz Amateur bands) 25- 100Ω, unbalanced (Tuner ON, 50 MHz Amateur band)
Operating Temperature Range	+32*F to +122°F (09ºC to +50ºC )
Frequency Stability	±0.5ppm (after 1 minute @+32°F to +122°F [0°Cto +50°C])
Supply Voltage	DC13.8V±15%
Power Consumption (Approx.)	Rx (no signal) 2.5A Rx (signal present) 3.0A Tx(100W) 23A
Dimensions (W x H x D)	10.5” x 3.6” x 10.4″ (266 * 91 * 263mm)
Weight (Approx.)	13 lbs (5.9kg)
Transmitter
Power Output	100W (CW, LSB, USB, FM, RTTY, PKT), 25W (AM)
Modulation Types	J3E (SSB): Balanced A3E (AM): Low-Level (Early Stage) F3E (FM): Variable Reactance
Maximum FM Deviation	±5.0kHz/ ±2.5kHz (Narrow)
Harmonic Radiation	Better than -50 dB (1.8M Hz – 29.7MHz Amateur bands) Better than -63dB(50 MHz Amateur band: 100W)
SSB Carrier Suppression	At least 60dB below peak output
Undesired Sideband Suppression	At least 60dB below peak output
Bandwidth	3kHz (LSB/USB), 500Hz (CW) 6kHz (AM), 16kHz (FM)
Audio Response (SSB)	Not more than -6dB from 300 to 2700Hz
Microphone Impedance	600Ω(200 to 10kΩ)
Receiver
Circuit Type	Double Superheterodyne
Intermediate Frequencies	1st IF 9.005MHz 2nd IF24kHz
Sensitivity (TYP)
SSB/CW (BW: 2.4kHz/10dB S+N/N)	1,8MHz – 30MHz 0.16μV (IPO: AMP 2) 50MHz – 54MHz 0.125μV (IPO: AMP2) 70MHz – 70.5MHz 0.16μV (IPO: AMP2)
AM (BW:6kHz/10dB S+N/N, 30% modulation @400Hz)	0.5MHz- 1.8MHz 7.9μV 1.8MHz – 30MHz 2μV (IPO: AMP2) 50MHz – 54MHz 1μV (IPO: AMP2) 70MHz – 70.5M Hz 2μV (IPO: AM P2)
FM (BW: 12kHz, 12dB SINAD, 3.5kHz DEV @1kHz)	28MHz – 30MHz 0.25μV (IPO: AMP2) 50MHz – 54MHz 0.2μV (IPO: AM P2) 70MHz – 70.5MHz 0.25μV (IPO: AMP2)
Selectivity (WIDTH: Center)	Mode	-6dB	-60dB
	CW (BW=0.5kHz) SSB (BW=2.4kHz) AM (BW=6kHz) FM (BW=12kHz)	0.5kHz or better 2.4kHz or better 6kHz or better 12kHz or better	0.75kHz or less 3.6kHz or less 15kHz or less 25kHz or less
IF Rejection	70 dB or better (1,8M Hz – 28M Hz Amateur bands) 60 dB or better (50MHz Amateur bands)
Image Rejection	70dB or better (1,8MHz – 28MHz Amateur bands) 60dB or better (50MHz – 54MHz Amateur bands)
Maximum Audio Output	2.5W into 4Ω with 10%THD
Audio Output Impedance	4 to 16Q (4Ω : nominal)
Conducted Radiation	Less than 4nW
Specifications are subject to change, in the interest of technical improvement, without notice or obligation, and are guaranteed only within the amateur bands.

Aksesoris Standar Yaesu FTDX10D

• Microphone – SSM-75E
• Kabel DC

Aksesoris Opsional Yaesu FTDX10D

• Speaker – SP-30
• Microphone meja – M-1, M-70, M-100
• CW Narrow filter – XF-130CN
• Remote control – FH-2
• Headphone – YH-77STA
• Kabel interface – CT-39A
• Antena tuner external – FC-40
• LAN Unit – SCA-LAN10
• Active tuning antenna – ATAS-25, ATAS-120
