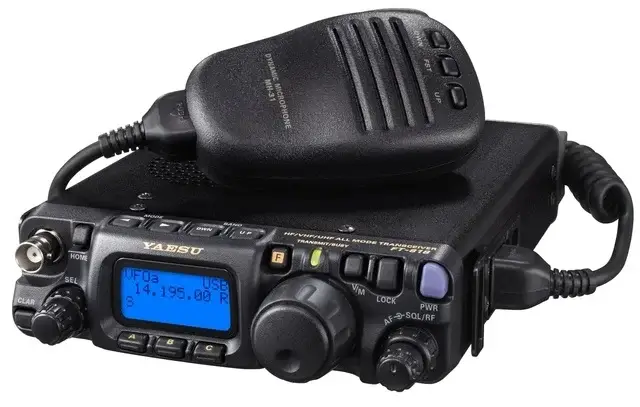

Yaesu FT-818

Yaesu FT-818

Yaesu FT-818 adalah radio SSB (Single Side Band) yang bisa digunakan di berbagai frekuensi mulai dari HF, 50 MHz, 144 MHz hingga 430 MHz. Radio ini mendukung semua mode komunikasi, seperti: SSB, CW, AM dan FM. Dengan daya transmisi 6 watt (2 watt untuk mode AM), FT-818 cocok untuk digunakan baik di dalam maupun di luar ruangan.

Fitur-Fitur Yaesu FT-818

Power Output Besar

Radio SSB ini memiliki daya transmisi hingga 6 watt (SSB/CW/FM) dengan pilihan empat level daya, yaitu: 6W, 5W, 2.5W dan 1W pada semua band (dengan input 13.8VDC). Mode AM, power output sebesar 2 watt. Saat menggunakan baterai SBR-32MFI atau baterai alkaline “AA”, radio ini secara otomatis mengatur daya ke 2.5W untuk menghemat energi. Tetapi, anda tetap dapat mengubah daya sesuai kebutuhan.

Stabilitas Frekuensi Tinggi dengan TCXO

FT-818 dilengkapi TCXO (Temperature Compensated Crystal Oscillator) bawaan yang memberikan stabilitas frekuensi tinggi ±0.5 ppm dalam rentang suhu -10°C hingga +60°C.

Nyaman Digunakan

Dengan berat kurang dari 900 gram, radio marine ini dibuat sebagai radio multiband dan multimode yang mudah dibawa kemanapun.

Dukungan Multi Mode

Radio rig ini juga mendukung berbagai mode pemakaian termasuk SSB, CW, AM dan FM dengan cakupan frekuensi dari 160 meter hingga 70 cm.

*Namun, mode digital C4FM tidak didukung.

Baterai Berkapasitas Besar

Keunggulan lain dari radio ini adalah siap digunakan di luar ruangan dengan opsi sumber daya bervariasi antara lain:

• Baterai Ni-MH 1900 mAh lengkap dengan charger.
• Casing baterai atau baterai case alkaline untuk 8 baterai “AA” (baterai tidak termasuk dalam pembelian).
• Sumber daya eksternal 13.8 VDC dengan kabel DC eksternal yang sudah disediakan.

Fitur Pemakaian Lengkap untuk Penggunaan di Lapangan

Radio kapal ini juga dilengkapi berbagai fitur untuk meningkatkan pengalaman pemakaian termasuk:

• Split frequency menggunakan VFO-A dan VFO-B untuk komunikasi DX.
• Penyesuaian titik penyisipan carrier TX dan RX SSB untuk menyesuaikan respons audio (±300Hz).
• Kontrol RF GAIN untuk menyesuaikan sensitivitas penerimaan.
• AGC (Automatic Gain Control) dengan pilihan Cepat/Lambat/AUTO/OFF.
• Kontrol VOX dan R/T untuk penggunaan tanpa harus menekan tombol PTT.
• Indikator modulasi dan SWR.
• Clarifier dengan rentang ±9.99kHz untuk menyempurnakan penerimaan sinyal.

Fitur CW Lengkap untuk Operasi Portabel

Berikutnya, radio HF ini menghadirkan berbagai fitur CW (Continuous Wave) yang mendukung kenyamanan komunikasi telegrafi, di antaranya:

• CW Semi Break in dengan pemulihan TX ke RX yang dapat disesuaikan dari 10ms-2500ms.
• CW Reverse untuk injeksi BFO pada LSB alih-alih USB.
• CW Pitch Control untuk pengaturan offset TX dan nada samping antara 300Hz-1000Hz dengan langkah 50Hz.
• Electronic CW Keyer bawaan dengan kecepatan yang dapat diatur dari 4 WPM hingga 60 WPM serta rasio titik garis yang dapat disesuaikan antara 1:2.5-1:4.5.
• Fungsi keying CW menggunakan tombol microphone UP/DOWN untuk penggunaan sementara.

Filter Mekanis Collins® untuk SSB dan CW (Opsional)

FT-818 juga memiliki slot khusus untuk pemasangan filter mekanis Collins® opsional termasuk 2.3kHz, 500Hz atau 300Hz. Penggunaan filter ini akan meningkatkan performa penerimaan sinyal terutama dalam kondisi banyak gangguan.

Performa Setara Base Station

Meskipun berukuran kecil, radio SSB Yaesu ini menghadirkan performa seperti base station dengan fitur:

• IPO (Intercept Point Optimization) untuk melewati preamp RX pada HF dan 50 MHz guna mengoptimalkan penerimaan dalam kondisi sinyal kuat.
• ATT (Front End Attenuator) untuk meredam sinyal sangat kuat pada HF/50 MHz.
• IF Noise Blanker untuk mengurangi gangguan suara dari percikan listrik atau sumber lain.
• IF Shift untuk mengurangi gangguan dari frekuensi yang berdekatan.

Dua Konektor Antena

FT-818 juga memiliki dua konektor antena, yaitu: BNC di bagian depan dan M type di bagian belakang untuk mempermudah pemasangan.

208 Channel Memori

208 kanal memori pada radio SSB ini dapat digunakan untuk menyimpan frekuensi serta label alfanumerik 8 karakter. Fitur QMB (Quick Memory Bank) juga dapat digunakan untuk akses cepat ke channel yang telah disimpan hanya dengan satu klik.

Tombol Kontrol Multifungsi

Tombol “SELECT” dengan tombol “[A] [B] [C]” mempermudah untuk mengakses berbagai fitur. Selain itu, mode Menu untuk menyesuaikan pengaturan sesuai kebutuhan.

Layar Multifungsi untuk Mempermudah Pemakaian

Layar LCD pada radio kapal ini dapat menampilkan berbagai informasi termasuk:

• SSM (Spectrum Scope Monitor) yang menampilkan aktivitas penerimaan pada ±5 channel dari frekuensi utama.
• Tampilan multiwarna dengan opsi cahaya biru, amber atau violet.
• Tampilan frekuensi berukuran ganda untuk mempermudah pemakaian di luar ruangan.

Fitur Tambahan Yaesu FT-818

Terakhir, radio rig ini juga dilengkapi dengan berbagai fitur tambahan yang mendukung penggunaan yang lebih baik termasuk:

• Wide band receiver (100 kHz – 470 MHz) untuk penerimaan frekuensi luas.
• CAT System untuk kontrol radio melalui komputer.
• CTCSS/DCS untuk mode radio FM.
• ARTS (Automatic Range Transponder System) untuk pemantauan jangkauan komunikasi dalam mode FM.
• ARS (Automatic Repeater Shift) untuk komunikasi melalui repeater.
• APO (Automatic Power-Off) untuk menghemat baterai dengan mematikan radio secara otomatis.
• TOT (TX Time Out Timer) untuk membatasi durasi transmisi dan mencegah overheating (panas berlebihan).
• Kloning memori/pengaturan untuk berbagi pengaturan dengan perangkat lain.

Spesifikasi Yaesu FT-818

General
Frequency Range Transmit	1.8MHz – 50 MHz bands 144MHz band,430MHz band (Amateur bands only) 5.1675 MHz Alaska Emergency Frequency (Depending on the version)
Frequency Range Receive	100 kHz-33 MHz 33 MHz – 56 MHz 76 MHz-154 MHz 420 MHz-470 MHz
Modes of Emission	A1A (CW), A3E (AM) J3E (LSB/USB), F3E (FM) F1D (9600bps packet) F2D (1200bps packet)
Channel Step (Minimum)	10Hz (CW/SSB), 100Hz (AM/FM)
Antenna	50Ω, Unbalanced
Impedance	(Front: Type BNC, Rear: Type M)
Operating	14°F to +140°F
Temperature Range	{-10°C to +60°C)
Frequency	± 0.5ppm (CW/SSB/AM),
Stability	± 1kHz ± 0.5ppm (FM)
Supply voltage	Nominal: 13.8VDC ± 15%, Negative Ground Operating: 8.0- 16.0V, Negative Ground FBA-28 (w/8 “AA” Alkaline Cells): 12.0V SBR-32MH (Ni-MH Battery Pack): 9.6V
Current Consumption	Squelched: 300mA (Approx.)
Receive	450mA
Transmit	2.4A (HF/144MHz band), 2.7A (430MHz band)
Case Size (WxHxD)	5.31″ x 1.5″ x 6.50″ (135 x 38 x 165mm)
Weight (Approx.)	1.98lbs (900g) without battery, antenna and Microphone
Transmitter
Output Power	6W (SSB/CW/FM), 2W (AM Carrier) @13.8VDC
Modulation Types
SSB	Balanced Modulator
AM	Low Level (Early Stage)
FM	Variable Reactance
FM Maximum Deviation	FM: ±5kHz; FM-N: ±2.5kHz
Spurious Radiation	-50dB (1.8 – 28MHz bands); -60dB (50/144/430MHz bands)
Carrier Suppression	at least 40dB
Opp. Sideband Suppression	at least 50dB
Bandwidth
J3E(SSB)	less than 3kHz
A1A(CW)	less than 500Hz
A3E(AM)	less than 6kHz
F3E(FM)	less than 16kHz
SSB Frequency Response	400Hz – 2600Hz (-6dB)
Microphone Impedance	200 -10kΩ(Nominal: 600Ω)
Receiver
Circuit Type
SSB/CW/AM/FM	Double-Conversion Superheterodyne
WFM	Single-Conversion Superheterodyne
Intermediate Frequencies
SSB/CW/AM/FM	(1st) 68.33MHz/ (2nd) 455kHz
WFM	(1st) 10.7MHz
Sensitivity
	SSB/CW	AM	FM
100kHz-500kHz	—	—	—
500kHz – 1.8MHz	—	32 μV	—
1.8MHz-28MHz	0.25 μV	2 μV	—
28MHz-30MHz	0.25 μV	2 μV	0.5 μV
50MHz – 54MHz	0.2 μV	2 μV	0.32 μV
144/430MHz bands	0.125 μV	—	0.2 μV
	(IPO, ATT off, SSB/CW/AM = I0dB S/N, FM = 12dB SINAD)
Selectivity
(Mode)	(-6dB)	(-60dB)
SSB/CW	2.2kHz	4.5kHz
AM	6kHz	20kHz
FM	15kHz	30kHz
FM-N	9kHz	25kHz
SSB	2.3kHz	4.7kHz (-66dB) *1
CW	500Hz	2.0kHz*2
CW	300Hz	1.0kHz*3
IF Rejection	60dB
Image Rejection	70dB (HF/50MHz Amateur bands) 60dB (144/430MHz Amateur bands)
AF Output	1.0W (80, 10%THD or less)
AF Output Impedance	4-160
Conducted Radiation	less than 4nW
#1 optional YF-122S installed
*2 optional YF-122C installed
*3 optional YF-122CN installed
•Specifications are subject to change, in the interest of technical improvement, without notice or obligation, and are guaranteed only within the amateur bands.

Aksesoris Yaesu FT-818

• Microphone – MH31A8J
• Baterai – SBR32MH
• Charger – PA-48
• Baterai Case – FBA-28
• Antena – YHA-63
• Kabel DC – E-DC-6
• Tali Gantungan Radio

Aksesoris Opsional Yaesu FT-818

• Microphone – MH-36E8J
• Desktop Microphone – M-1, M-100, MD-100A8X
• Ultra High Fidelity Desktop Microphone – MD-200A8X
• Kabel Interface – CT-39A, CT-62
• Soft Case – CSC-83
• Antena – ATAS-25
