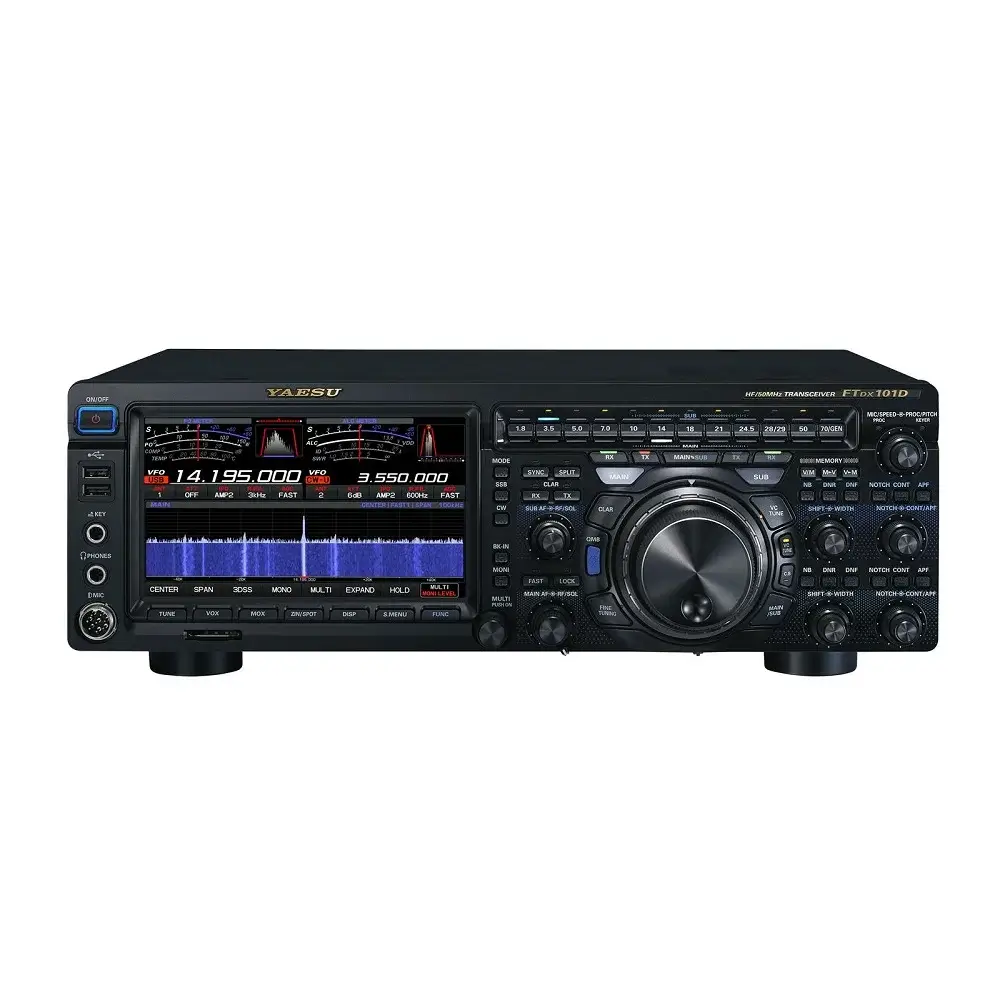

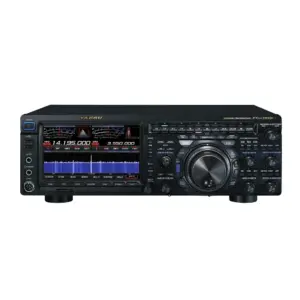

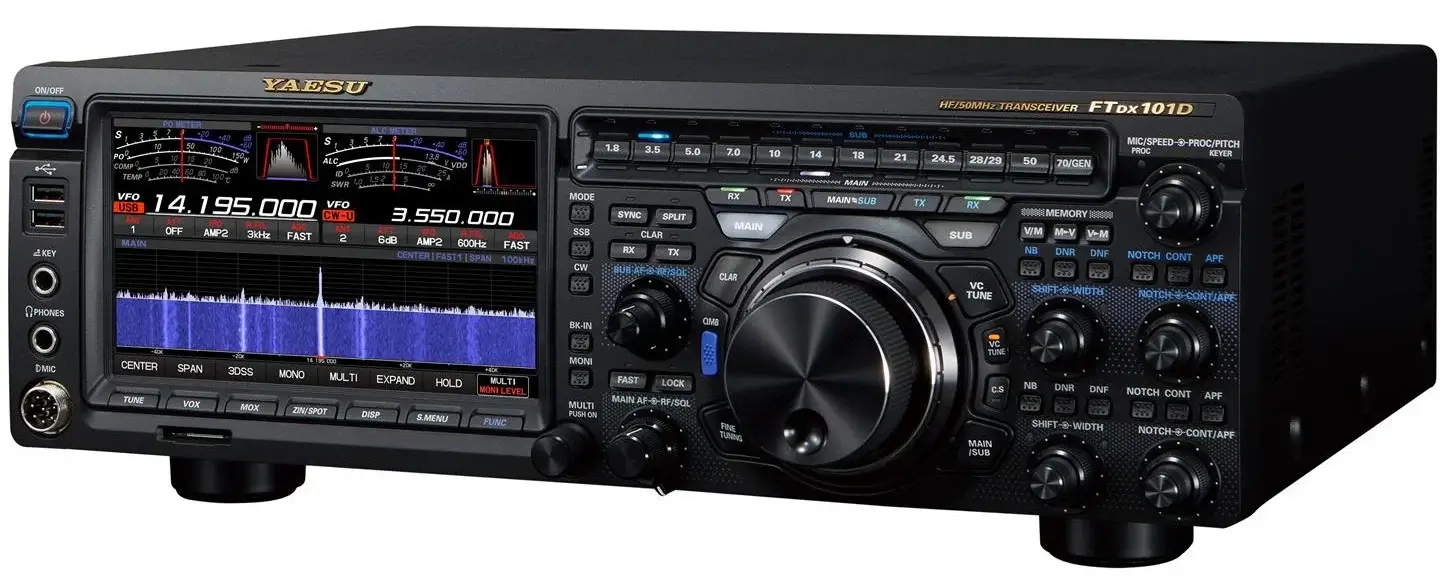

Yaesu FTDX101D

Yaesu FTDX101D

Yaesu FTDX101D hadir sebagai radio SSB (Single Side Band) untuk para penggemar radio amatir. Radio ini dibuat untuk komunikasi jarak jauh pada frekuensi HF-60 MHz dengan daya pancar hingga 100 watt.

Perangkat ini memiliki teknologi modern yang membuat suara lebih jernih dan sinyal lebih kuat. Penggunaan juga mudah dengan layar sentuh dan tombol yang lengkap.

Fitur-Fitur Yaesu FTDX101D

Teknologi SDR Frekuensi Sempit

Yaesu FTDX101D ini menggunakan teknologi SDR (Software-Defined Radio) untuk komunikasi frekuensi sempit.

Filter Kristal

Radio ini dilengkapi dengan filter kristal khusus (roofing filters) yang bekerja pada tahap awal penerima sinyal. Filter ini sangat efektif menyaring gangguan dari frekuensi lain sehingga sinyal terdengar lebih kuat dan jelas.

Penerimaan Suara Jelas

Rancangan sirkuit penerima membuat suara latar belakang (noise) sangat minim. Hasilnya, anda dapat mendengar percakapan dengan jernih tanpa gangguan.

Pergeseran Filter Penerima (IF Shift/Width)

Fitur ini mempermudah anda menyempitkan atau melebarkan ‘jendela’ frekuensi yang didengar oleh radio. Fitur ini sangat berguna untuk memisahkan sinyal yang berdekatan atau mengurangi gangguan dari frekuensi lain.

Penghilang Gangguan Otomatis (IF Notch/DNF)

Dengan fitur ini, radio secara otomatis mendeteksi dan menghilangkan sinyal pengganggu tunggal yang konstan, seperti: nada dengung atau carrier yang mengganggu. Anda juga dapat mengaturnya secara manual.

Penyaring Frekuensi Audio (APF)

Audio Peak Filter bekerja seperti equalizer yang fokus menyaring frekuensi suara tertentu. Ini membantu meningkatkan kejelasan suara terutama pada modulasi SSB.

Penyaring Otomatis untuk Antena (Preselektor RF)

Sistem ini secara otomatis menyesuaikan penyaringan di bagian antena untuk memastikan sinyal yang masuk sudah bersih dari gangguan sejak awal. Digerakkan oleh motor dengan tingkat keakuratan yang tinggi.

15 Penyaring Frekuensi Terpisah

Radio ini memiliki 10 filter untuk frekuensi radio amatir dan 5 filter untuk frekuensi siaran umum. Setiap filter bekerja optimal untuk rentang frekuensinya masing-masing, menjaga kualitas sinyal.

Peredam Kebisingan Digital (DNR)

Dengan fitur ini, radio secara aktif menganalisis sinyal masuk dan mengurangi suara berisik latar belakang (seperti: suara hujan atau gangguan) sehingga percakapan lebih mudah dipahami.

Pengatur Warna Suara (Kontur)

Kontrol ‘Kontur’ mempermudah anda menyesuaikan karakteristik suara, misalnya: membuat suara lebih berat atau lebih ringan.

Sistem Pendingin yang Efisien

FTDX101D ini menggunakan heatsink (penyerap panas) aluminium besar dan kipas sehingga tidak menyebabkan kebisingan. Sistem ini menjaga suhu radio tetap stabil meski digunakan untuk waktu yang lama.

Antena Tuner Otomatis Berkecepatan Tinggi

Anda juga dapat menghubungkan antena dengan radio secara otomatis sehingga anda selalu mendapatkan performa pemancar dan penerima yang optimal.

Pengatur Suara Microphone Lengkap

Amplifier microphone radio in dilengkapi dengan equalizer 3 level yang dapat disesuaikan. Anda mengatur bass, treble, dan mid untuk menghasilkan suara yang bagus pada modulasi SSB dan AM.

Monitor Pemancar RF & AF

Fitur ini membantu anda memantau tingkat modulasi suara (AF) dan kekuatan sinyal yang dipancarkan (RF) secara langsung.

Sinyal Pancar Tinggi

Tahap akhir pemancar dibuat untuk menghasilkan sinyal radio yang sangat bersih dengan minimal gangguan. Sinyal anda akan mudah didengar dan tidak mengganggu pengguna lain.

Penguat Akhir yang Kuat dan Stabil

Amplifier akhir berdaya tinggi di radio ini untuk bekerja secara stabil di semua frekuensi dan mode operasional radio.

Monitor Status Pemancar

Selain itu, radio ini dapat menampilkan informasi, seperti: power output, arus, dan tegangan pemancar menggunakan jarum meteran analog yang mudah dibaca.

Processor Suara Berkualitas Tinggi

Sirkuit khusus yang meningkatkan kejelasan suara anda pada modulasi SSB sehingga lebih mudah dipahami oleh lawan bicara.

Fitur-Fitur Lain Yaesu FTDX101D

Tampilan Layar Dapat Disesuaikan

Anda dapat mengatur tata letak informasi pada layar sesuai dengan kebutuhan untuk pemakaian biasa maupun kontes.

Tampilan Informasi Ganda

Layar dapat menampilkan beberapa informasi sekaligus, seperti: spektrum frekuensi, waterfal, dan meteran sehingga anda tidak perlu sering-sering berganti layar.

Tampilan Status Penerima

Layar khusus yang menunjukkan semua pengaturan penerima anda secara sekilas, seperti: mode, filter, dan pengurangan kebisingan yang aktif.

Mode Tampilan Spektrum Bervariasi

Scope (penampil spektrum) dapat dioperasikan di beberapa mode, seperti:

• Mode Tengah
  Frekuensi yang sedang anda gunakan selalu ditampilkan di tengah layar scope.
• Mode Tetap
  Rentang frekuensi yang ditampilkan pada scope tidak berubah meski anda memutar tombol tuning.
• Mode Kursor
  Anda dapat memilih sinyal langsung pada layar sentuh untuk langsung berpindah ke frekuensi tersebut.

Tampilan Gambar Filter

Fitur ini menunjukkan bentuk dan lebar filter yang sedang aktif secara grafis dan mempermudah anda memperbesar tampilan untuk melihat detail sinyal.

Kontrol Terpisah untuk Band Utama dan Sub

Lampu indikator dan tombol tuning untuk band utama (main) dan band kedua (sub) diatur secara terpisah sehingga tidak membingungkan.

Setel Frekuensi Mudah

Anda dapat mengubah frekuensi pemakaian dengan cepat hanya dengan menyentuh sinyal yang ingin didengarkan pada layar scope.

Tombol Cepat untuk Tampilan Status

Tombol khusus yang mempermudah anda berganti tampilan status penerima (seperti: kekuatan sinyal, tingkat kebisingan) hanya dengan sekali sentuh.

Keypad Jarak Jauh (FH-2) dengan Banyak Tombol

Papan tambahan (opsional) yang dilengkapi banyak knob untuk mempermudah pengaturan memori pesan dan fungsi lainnya dari jarak jauh.

Penyimpanan Memori Cepat

Fitur untuk menyimpan dan memanggil ulang frekuensi termasuk pengaturan dengan sangat cepat dan sangat berguna untuk kontes atau memantau beberapa channel.

Port USB

Tersedia port USB untuk dengan mudah menghubungkan radio SSB Yaesu ini ke komputer untuk mode digital, logging atau mengontrol radio via software.

Penyimpan Frekuensi Favorit per Band (Band Stack)

Radio ini dapat menyimpan beberapa frekuensi andalan dalam satu band yang sama. Anda dapat berpindah antar frekuensi dengan cepat  tersebut tanpa harus mencari lagi.

Slot Kartu Memori

FTDX101D menggunakan kartu SD untuk menyimpan semua pengaturan radio, memori pesan atau bahkan melakukan update firmware.

Mudah Digunakan

Tombol-tombol dan knob pada bagian depan radio ini dibuat agar mudah digunakan ketika diputar dan meningkatkan kenyamanan menggunakan radio.

Indikator Frekuensi Aktif (ABI)

Lampu indikator yang menunjukkan band mana yang sedang anda gunakan dan sangat membantu jika anda memiliki banyak antena.

Knob Besar Serbaguna (MPVD)

Sebuah knob tuning besar di bagian luar yang dapat diprogram untuk mengontrol berbagai fungsi selain tuning, seperti: lebar filter atau pergeseran IF.

Tombol Bebas Program (CS Key)

Tombol yang dapat anda program sendiri untuk menjalankan fungsi favorit atau yang paling sering anda gunakan.

Fitur Khusus untuk Mode CW

Berbagai fitur yang membuat mengirim dan menerima kode Morse (CW) menjadi lebih nyaman, seperti: pengaturan kecepatan, side tone, dan monitoring yang baik.

Fungsi Bawaan untuk Mode Digital

Radio HF dari Yaesu ini sudah dilengkapi encode dan decode digital, seperti: RTTY dan PSK31 tanpa memerlukan software tambahan.

Koneksi Eksternal Lengkap

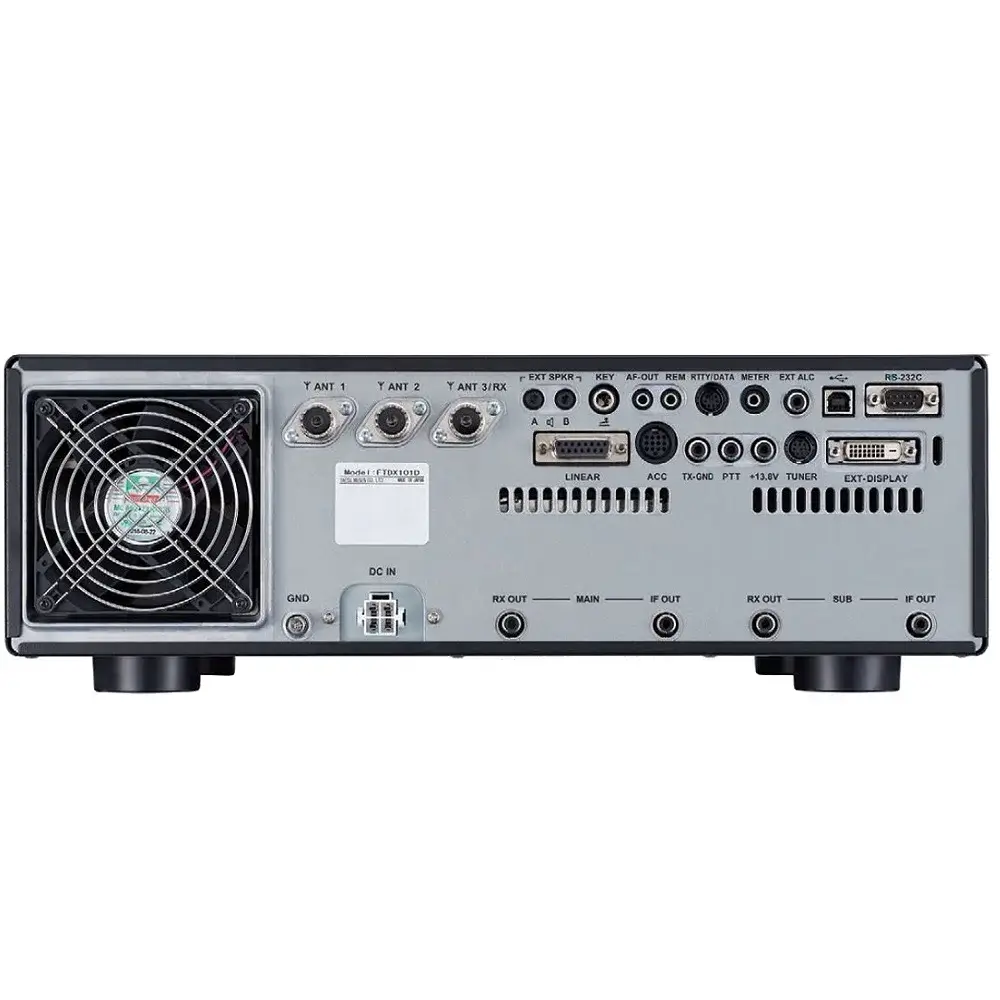

Tersedia banyak port di belakang radio (seperti: ACC, DATA) untuk menghubungkan ke amplifier, komputer atau perangkat lain, seperti: tuner eksternal.

Tampilan Dua Frekuensi Sekaligus

Terakhir, radio ini dapat memantau aktivitas sinyal pada dua band yang berbeda sekaligus pada layar yang sama.

FT DX 101 Series Standard Equipment

	FTDX101MP	FTDX101D
Transmitter Power Output	200W	100W
Supply Voltage	AC100V/AC200V	DC13.8V
	External Power Supply with Speaker FPS-101 Included	DC Power Cable Included
External Speaker	Built into External Power Supply FPS-101 (Supplied)	Option (SP-101)
VC-Tune Unit (MAIN)	Equipped	Equipped
VC-Tune Unit (SUB)	Equipped	Option (VCT-101D)
CW Filter (600Hz)	Equipped (MAIN and SUB)	Equipped (MAIN and SUB)
CW Filter (300Hz)	Equipped (MAIN: 9.005MHz)	Option
	Option (SUB: 8.900MHz)	(MAIN: 9.005MHz, SUB: 8.900MHz)
SSB Filter (3kHz)	Equipped (MAIN and SUB)	Equipped (MAIN and SUB)
SSB Filter (1.2kHz)	Option	Option
	(MAIN: 9.005MHz, SUB: 8.900MHz)	(MAIN: 9.005MHz, SUB: 8.900MHz)
AM Filter (12kHz)	Equipped (MAIN and SUB)	Equipped (MAIN and SUB)

Spesifikasi Yaesu FTDX101D

General
Tx Frequency Ranges	1,8MHz – 50MHz band (Amateur bands only) 70MHz – 70.5MHz (UK Amateur bands only)
Rx Frequency Range	30kHz – 75MHz (operating) 1.8-29.699999MHz (Specified performance, Amateur bands only) 50-53.999999MHz (Specified performance, Amateur bands only) 70-70.499999MHz (Specified performance, UK Amateur bands only)
Emission Modes	A1A (CW), A3E (AM), J3E (LSB/USB), F3E (FM), F1B (RTTY), G1B (PSK)
Frequency Steps	1/5/10Hz (SSB, CW), 10/100Hz (AM, FM)
Antenna Impedance	50ºC, unbalanced (Antenna Tuner OFF) 16.7 – 150Ω, unbalanced (Tuner ON, 1,8 – 29.7MHz Amateur bands) 25 – 100Ω, unbalanced (Tuner ON, 50MHz Amateur band)
Operating Temperature Range	+32°F to +122°F (0°C to +50°C)
Frequency Stability	±0.1 ppm (after 1 minute @+14°F to +140°F [-10°C to +60°C])
Supply Voltage	AC100V/200V (FTDX101MP) DC13.8V ±10% (FTDX101D)
Power Consumption (Approx.)	Rx (no signal) 100VA (FTDX101 MP), 3.5A (FTDX101D) Rx (signal present) 120VA (FTDX101 MP), 4.0A (FTDX101D) Tx 720VA (FTDX101 MP:200W) Tx 23A (FTDX101D: 100W)
Dimensions (W x H x D)	16.6″ x 5.11 x 12.7″ (420 x 130 x 322mm)
Weight (Approx.)	29.8lbs (13.5kg): FTDX101 MP, 26.5lbs (12kg): FTDX101D
Transmitter
Power Output	FTDX101MP: 200W (CW, LSB, USB, FM, RTTY, PKT), 50W (AM) FTDX101D; 100W (CW, LSB, USB, FM, RTTY, PKT), 25W (AM)
Modulation Types	J3E (SSB): Balanced A3E (AM): Low-Level (Early Stage) F3E (FM): Variable Reactance
Maximum FM Deviation	±5.0kHz / ±2.5kHz (Narrow)
Harmonic Radiation	Better than -50dB (1,8MHz – 29.7MHz Amateur bands) Better than -66dB (50MHz Amateur band: 200W) Better than -63dB (50MHz Amateur band: 100W)
SSB Carrier Suppression	At least 60dB below peak output
Undesired Sideband Suppression	At least 60dB below peak output
Bandwidth	3kHz (LSB/USB), 500Hz (CW) 6kHz (AM), 16kHz (FM)
Audio Response (SSB)	Not more than -6dB from 300 to 2700Hz
Microphone Impedance	600Ω(200 to 10kΩ)
Receiver
Circuit Type	Double Superheterodyne
Intermediate Frequencies	1st IF 9.005MHz (MAIN), 8.9000MHz (SUB) 2nd IF 24kHz (MAIN/SUB)
Sensitivity (TYP)
SSB/CW (BW: 2.4kHz/10dB S+N/N)	1.8MHz – 30MHz 0.16μV (AMP2 “ON”) 50MHz – 54MHz 0.125μV (AMP2 “ON”) 70MHz – 70.5MHz 0.16μV (AMP2 “ON”)
AM (BW: 6kHz/1 OdB S+N/N, 30% modulation @400Hz)	0.5MHz- 1.8MHz 6.3μV 1.8MHz – 30MHz 2μV (AMP2 “ON”) 50MHz – 54MHz 1μV (AMP2 “ON”) 70MHz – 70.5MHz 2μV (AMP2 “ON”)
FM (BW: 12kHz, 12dB SINAD)	28MHz – 30MHz 0.25μV (AMP2 “ON”) 50MHz – 54MHz 0.2μV (AMP2 “ON”) 70MHz – 70.5MHz 0.25μV (AMP2 “ON”)
Selectivity (WIDTH: Center)	Mode	-6dB	-60dB
	CW (BW=0.5kHz) SSB (BW=2,4kHz) AM (BW=6kHz) FM (BW= 12kHz)	0.5kHz or better 2.4kHz or better 6kHz or better 12kHz or better	0.75kHz or less 3.6kHz or less 15kHz or less 25kHz or less
IF Rejection	60dB or better (1,8MHz – 28MHz Amateur bands, VC-tune “ON”) 60dB or better (50MHz Amateur bands)
Image Rejection	70dB or better (1.8MHz – 28MHz Amateur bands) 60dB or better (50MHz – 54MHz Amateur bands)
Maximum Audio Output	2.5W into 4Ω with 10% THD
Audio Output Impedance	4 to 16Ω (4Ω:nominal)
Conducted Radiation	Less than 4nW
*Specifications are subject to change, in the interest of technical improvement, without notice or obligation, and are guaranteed only within the amateur bands.

Aksesoris Standar Yaesu FTDX101D

• Microphone – SSM-75G
• Kabel DC
