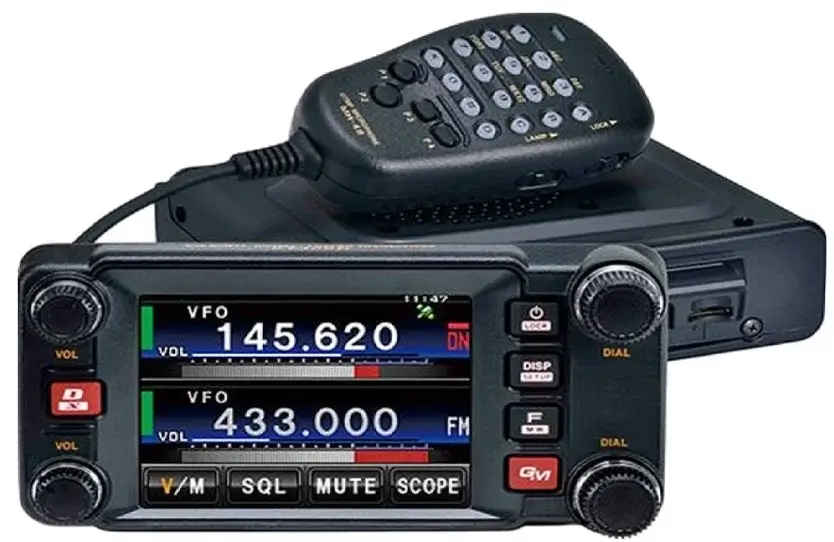

Yaesu FTM-400XDR
Yaesu FTM-400XDR adalah transceiver dual band dengan frekuensi 144/430 MHz yang merupakan mitra radio yang sepenuhnya kompatibel untuk digunakan pada sistem Mode Ganda YAESU System Fusion.
Dibandingkan dengan skema modulasi digital lainnya dalam FDMA, C4FM memiliki kualitas komunikasi yang sangat baik (karakteristik BER: Bit Error Rate).
C4FM adalah metode standar untuk perangkat komunikasi profesional dalam FDMA, dan oleh karena itu dianggap sebagai mode komunikasi digital utama di masa depan. Unduh “Panduan Komunikasi Digital untuk Operator Radio Amatir” kami yang tersedia di situs web kami yang menjelaskan lebih lanjut tentang mode digital yang efisien dan handal ini.
Dan Yaesu FTM-400XDR beroperasi dalam tiga (3) mode Digital dan satu (1) mode Analog untuk memenuhi kebutuhan Anda. Radio ini dilengkapi dengan fungsi Automatic Mode Select (AMS) yang baru, yang secara instan mendeteksi mode sinyal yang diterima. Fungsi AMS memungkinkan operasi tanpa stres dan menghilangkan kebutuhan untuk secara manual beralih antara mode komunikasi.
- V/D (Mode komunikasi simultan suara/data)
Sinyal suara digital ditransmisikan dalam setengah lebar pita. Secara bersamaan, setengah lain dari saluran pita lebar 12,5 kHz digunakan untuk koreksi kesalahan sinyal suara dan data lainnya.
Teknologi koreksi kesalahan yang kuat memberikan keuntungan berupa gangguan lebih sedikit dalam percakapan. Teknologi Clear Voice yang dikembangkan untuk mode Digital C4FM FDMA menyediakan keseimbangan ideal antara koreksi kesalahan dan kualitas suara. - Voice FR (Mode Voice Full Rate)
Mode ini menggunakan lebar pita 12,5 kHz penuh untuk mentransmisikan data suara digital. Kuantitas data suara yang lebih besar memungkinkan komunikasi suara berkualitas tinggi. - Data FR (Mode Komunikasi Data Kecepatan Tinggi)
Mode komunikasi data kecepatan tinggi ini menggunakan lebar pita 12,5 kHz penuh untuk komunikasi data. Transceiver secara otomatis beralih ke Mode Data FR saat mentransmisikan gambar snapshot dan dapat digunakan untuk mentransmisikan sejumlah besar data dengan kecepatan tinggi. - Analog FM
Mode Analog FM efektif ketika kekuatan sinyal yang lemah menyebabkan drop-out audio dalam mode digital, dan memungkinkan komunikasi hingga batas level kebisingan. Mode FM ini adalah mode FM yang umum digunakan oleh sebagian besar handheld dan mobile VHF/UHF non-digital.
Digital dan Analog FM Yaesu FTM-400XDR
Selain itu, Yaesu FTM-400XDR berfungsi dengan baik baik dalam mode Analog FM maupun C4FM Digital. Jadi tidak akan ada kehilangan komunikasi antara teman yang belum beralih ke mode Digital.
Pengemasan Kompak
- Ukuran:
- Unit Radio 5,5 “(W) x 1,6” (H) x 4,9 “(D) tanpa Kipas
- Kontroler 5,5 “(W) x 2,8” (H) x 0,8 “(D) (140 x 72 x 20mm) tanpa Pemutar
- Berat:
- Sekitar 2,64 lbs dengan Unit Radio, Kontroler, Kabel Kontrol
Layar Besar yang Indah
Nikmati kemudahan operasi yang ditawarkan oleh layar besar Yaesu FTM-400XDR berukuran 3,5 inci dan operasinya dengan sentuhan panel.
Simbol ikon, tampilan tombol multi-fungsi, dan pesan pop-up semuanya ditampilkan dalam warna resolusi tinggi berkat layar kristal cair TFT berwarna, bercahaya tinggi.
Pengaturan dan status perangkat nirkabel ditampilkan dalam format yang mudah dimengerti. Anda dapat melakukan berbagai operasi dengan mudah dengan menyentuh layar.
Opsi layar termasuk:
- Band Scope
- Altitude
- APRS®
- Navigasi Cerdas
- Frekuensi Input Langsung
- Jam / Timer
Yaesu FTM-400XDR Transmitter Kuat
Daya Keluaran RF Pemancar: 50 W / 20 W / 5 W. Tipe Modulasi: F1D, F2D, F3E: Modulasi Reactance Variabel, F7W: 4FSK (C4FM)
Daya Audio Output Tinggi
Output Audio 3 Watt keras dengan speaker internal. Output 8 Watt dengan Pengeras Suara Eksternal Opsional (MLS-200-M10)
Frekuensi Yaesu FTM-400XDR
- Terima *
- 108 – 137 MHz (Band Udara)
- 137 – 174 MHz (144 MHz HAM)
- 174 – 400 MHz (GEN1)
- 400 – 480 MHz (430 MHz HAM)
- 480 – 999,99 MHz (GEN2) Terblokir seluler (model Amerika Utara)
- Pemancar
- 144 – 146 MHz atau 144 – 148 MHz
- 430 – 440 MHz atau 430 – 450 MHz
- Terjamin hanya dalam band amatir 144/430 MHz.
Termasuk APRS®
Kemampuan komunikasi data APRS® (Automatic Packet Reporting System) 1200/9600bps termasuk.
Dapat Melintasi Band
FTM-400DR dapat melintasi band ketika dalam mode Analog; fitur yang sangat penting untuk situasi darurat, dll.
GPS
Penerima GPS dan antena bawaan menyediakan informasi lokasi, waktu, arah, dan informasi APRS®. Fungsi Pencatatan GPS disertakan. Perangkat GPS eksternal dapat terhubung.
Operasi Hands-free
Operasi hands-free (sesuai kebutuhan) dapat dilakukan dengan menggunakan unit Bluetooth® nirkabel opsional dan headset. Unit Bluetooth® opsional (BU-2) dan Headset (BH-2A) diperlukan.
Fungsi Snapshot (Transmisi Data Gambar)
Hubungkan mikrofon MH-85A11U (opsional) dengan kamera. Tekan tombol rana mikrofon untuk mengambil gambar, dan data gambar dapat ditampilkan di layar, dan dengan mudah dikirimkan ke transceiver digital C4FM FDMA lainnya.
Data gambar yang dikirimkan dari anggota grup ditampilkan di layar berwarna penuh.
Data gambar ini juga menyimpan catatan waktu dan data lokasi GPS dari snapshot. Mudah navigasi ke lokasi yang difoto dengan menggunakan fungsi back track.
Selain itu, Anda dapat melihat di layar, apakah data yang dikirimkan berhasil diterima oleh stasiun anggota. Gambar snapshot atau data yang diterima disimpan dalam kartu micro SD berkapasitas besar.
Anda dapat mengingat dan mengirim data gambar itu dari kartu SD kapan saja. Foto dan file data dapat dengan mudah dilihat dan diedit dengan menggunakan komputer pribadi.
- Kartu micro SD (tidak disertakan) diperlukan untuk fungsi Snapshot.
Monitor Grup Digital (GM)
Fungsi GM digital secara otomatis memeriksa apakah anggota yang terdaftar dalam suatu grup berada dalam jangkauan komunikasi, dan menampilkan informasi seperti jarak dan orientasi untuk setiap panggilan di layar.
Fungsi berguna ini tidak hanya memungkinkan Anda melihat teman yang berada dalam jangkauan komunikasi, tetapi juga memungkinkan Anda melihat dengan sekilas di mana semua anggota grup berada.
Selain itu, fungsi ini dapat digunakan untuk mengirim pesan dan data gambar antara anggota grup. Monitor Grup Digital berlaku untuk komunikasi langsung antara anggota; tidak berlaku melalui pemancar ulang.
Ini adalah fitur berharga untuk kegiatan kelompok layanan publik, operasi Pencarian & Pertolongan, dan berbagai penggunaan lainnya yang hanya terbatas oleh imajinasi Anda!
Fungsi Navigasi Cerdas
Fungsi navigasi real-time memungkinkan pemeriksaan lokasi kapan saja. Dalam mode V/D digital, informasi seperti data posisi dikirim bersama dengan sinyal suara sehingga jarak dan arah ke stasiun lain dapat ditampilkan secara real-time saat berkomunikasi dengan mereka.
Fungsi Backtrack
Fungsi Backtrack memungkinkan navigasi ke lokasi terdaftar dengan sekali sentuh tombol. Saat hiking atau berkemah, cukup daftarkan titik awal atau lokasi perkemahan sebelum keberangkatan, dan jarak serta orientasi dari lokasi saat ini ditampilkan di layar.
Ini adalah fitur berharga untuk operasi Pencarian & Pertolongan serta hiking dan berkemah santai.
Fungsi Panduan Suara dan Perekaman
Unit Panduan Suara Opsional (FVS-2) mengumumkan frekuensi operasi, perubahan band, dan pesan APRS® saat ini. Anda dapat merekam hingga 5 menit sinyal yang diterima, atau terus merekam 30 detik terakhir audio yang diterima.
Fitur Lain
- Band Scope real-time dengan audio RX tanpa henti
- 500 Saluran Memori untuk setiap Band A (Utama) dan Band B (Sub)
- Penyimpanan saluran Memori dan pengaturan pribadi pada kartu micro SD yang dimasukkan
- Dengan menggunakan kartu micro SD, mudah untuk menyalin dan mentransfer data radio ke radio yang kompatibel lainnya
- Penerima Pemindai Serbaguna untuk Penggemar Pemantauan (Pemindaian VFO, Pemindaian Memori, dll)
- Jam Analog dan Digital
- Fungsi Timer: Timer acara dengan fungsi Lap atau hitung mundur
Merek Dagang
- Nama dan logo Bluetooth® adalah merek dagang terdaftar yang dimiliki oleh Bluetooth SIG, Inc. dan penggunaan merek dagang tersebut oleh Yaesu Co., Ltd. berada di bawah lisensi. Merek dagang dan nama dagang lainnya adalah milik pemiliknya masing-masing.
- APRS® adalah merek dagang terdaftar milik Bob Bruninga, WB4APR.
Spesifikasi Yaesu FTM-400XDR
| GENERAL | |||||||||||||
| Type: | Amateur VHF/UHF transceiver | ||||||||||||
| Frequency range: | USA TX: 144-148 /430-450 MHz RX: 108-1000 MHz (Cellular blocked) |
||||||||||||
| Tuning steps: | 5 / 6.25 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 KHz | ||||||||||||
| Frequency stability: | ±2.5 ppm @ -20 to +60°C (-4 to +140°F) | ||||||||||||
| Mode: | TX: FM / NFM / DV (C4FM FDMA, 9.6 Kbps) RX: AM / FM / NFM / DV (C4FM FDMA, 9.6 Kbps) |
||||||||||||
| Channels / memory management: | 1000 regular with alpha tags (500 per band) 2 home channels (1 per band) 9 PMS RAM storage with Li-Ion battery backup |
||||||||||||
| Repeater shift / offset: | ±0-99.95 MHz in 50 KHz steps | ||||||||||||
| Power supply: | 11.7-15.8 VDC | ||||||||||||
| Current drain / power consumption: | RX: 500 mA TX: Max 12 A |
||||||||||||
| Antenna impedance / connector: | 50 ohm / SO-239 | ||||||||||||
| Dimensions (W*H*D): | Transceiver: 140*40*125 mm (5.5*1.6*4.9″) Controller: 140*72*20 mm (5.5*2.8*0.8″) |
||||||||||||
| Weight: | Total: 1.2 Kg (2.64 lb) | ||||||||||||
| Other features: | Large 3.5″ color touch screen. APRS functions. Packet 1200/9600bd ready. Spectrum scope. ARTS. Built-in GPS. Micro-SD card. Twin RX. |
||||||||||||
| RECEIVER SECTION | |||||||||||||
| Receiver system: | Double conversion superheterodyne 1st IF: 47.25 MHz (A-band) – 44.85 MHz (B-band) 2nd IF: 450 KHz |
||||||||||||
| Sensitivity: | 140-150 MHz: 0.2 uV (12 dB SINAD) 420-470 MHz: 0.2 uV (12 dB SINAD) |
||||||||||||
| Selectivity: | AM/FM 12 KHz (-6 dB) 35 KHz (-60 dB) |
||||||||||||
| Image rejection: | |||||||||||||
| AF output power / speaker: | 3 W at 10% distortion / 8 ohm | ||||||||||||
| External speaker connector: | 3.5 mm | ||||||||||||
| TRANSMITTER SECTION | |||||||||||||
| RF output power: |
|
||||||||||||
| Modulation system: | FM: Variable reactance DV: 4FSK/C4FM |
||||||||||||
| Max FM deviation (Factory set): | FM: ±5 KHz NFM: ±2.5 KHz |
||||||||||||
| Spurious emissions: | Less than -60 dB | ||||||||||||
| Microphone impedance / connector: | 2 Kohm / 8-pin (Modular) | ||||||||||||
| Microphone input level: | ? mV | ||||||||||||
| MISCELLANEOUS | |||||||||||||
| Manufactured: | 2015-2022 (Discontinued) | ||||||||||||
| Additional info: | This is an improved version with better GPS receiver (66 channels) and slightly better cooling. New price, september 2022 in the US: $549.95 |
||||||||||||
| Modifications and fixes: | |||||||||||||
| Reviews: | |||||||||||||
| Options / Accessories: |
|
Aksesoris Radio Rig Yaesu FTM-400XDR
Microphone
- Microphone Yaesu MH-42C6J
- Microphone DTMF Alinco MH-48A6JA
- Microphone Alinco MH-85A11U
- Kabel Ekstensi Microphone Alinco SCU-23 10 (panjang kabel 3 m untuk MH-85A11U)
Power Supply
Bracket
- Bracket Alinco MMB-98
Kabel
- Kabel Pemisahan Alinco CT-162 (panjang kabel 6 m, 20 ft)
- Kabel data Alinco CT-163 (pin MDIN10 ke pin MDIN6 + Dsub9)
- Kabel data Alinco CT-164 (pin MDIN10 ke pin MDIN6)
- Kabel data Alinco CT-165 (MDIN10 pin ke Dsub9)
- Kit Kabel Koneksi WIRES X Alinco SCU-40 (Inc. SCU-20 dan Kabel Audio)
Adaptor
- Adaptor AC Alinco SAD-25B
- Unit Adaptor Bluetooth Alinco BU-2
- Unit Panduan Suara Alinco FVS-2
Programming
- Kabel kloning Alinco CT-166
External Speaker
- External Speaker MLS-200-M10 (8 watt, IP55)
