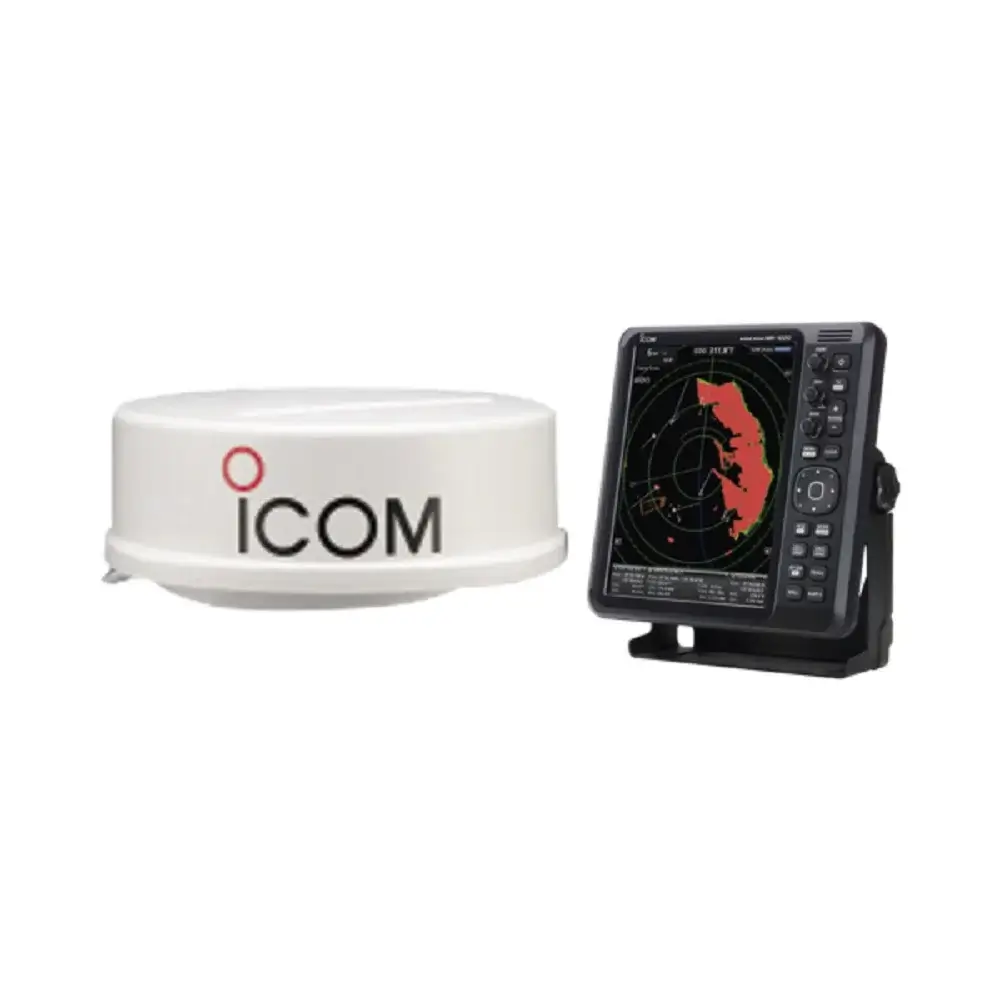

Icom MR-1220T4

Icom MR-1220T4

Icom MR-1220T4 adalah alat navigasi yang membantu anda melihat objek di laut, seperti: kapal lain atau halangan terutama saat cuaca buruk atau malam hari. Radar ini menggunakan antena terbuka sepanjang 4 kaki dan punya daya pancar sebesar 4 kW untuk mendeteksi objek jarak jauh dengan jelas. Radar ini cocok digunakan untuk kapal menengah hingga besar.

Fitur-Fitur Icom MR-1220T4

Tampilan 3D

Radar kapal ini menyediakan tampilan radar dalam bentuk sudut pandang mata burung yang mudah dimengerti. Anda dapat menyesuaikan sudut pandang tampilan sesuai keinginan, dan menampilkan tampilan 2D sekaligus.

Tersedia dalam Berbagai Bahasa

MR-1220R4 juga tersedia dalam berbagai bahasa, seperti: Bahasa Indonesia, Inggris, Korea, Melayu, Rusia, Spanyol, Thailand, dan Vietnam.

ARPA Otomatis Disederhanakan

Fitur Simplified ARPA (Automatic Radar Plotting Aids) membantu mencegah terjadinya tabrakan kapal dengan kapal lain atau objek di sekitar kapal. Informasi, seperti: posisi, haluan, kecepatan, CPA (Titik Pendekatan Terdekat), TCPA (Waktu Menuju CPA), arah, dan jarak target akan ditampilkan ketika target dipilih. Jika target masuk ke area CPA atau melewati batas TCPA, sistem akan memberikan peringatan suara sebagai tanda bahaya.

Panggilan DSC

Ketika radar ini terhubung ke radio DSC dan menerima panggilan, pesan DSC akan ditampilkan langsung di layar radar. Fitur ini menampilkan isi pesan, lokasi pengirim pesan, dan 20 pesan DSC dapat dipetakan sekaligus. Fungsi ini juga dapat menampilkan titik lokasi orang jatuh ke laut untuk penyelamatan yang lebih cepat.

Tampilan AIS (Automatic Identification System)

Dengan menhubungkan radar kapal ini ke sistem AIS eksternal (termasuk Icom IC-M605 dan AIS Icom IC-M506), radar kapal ini dapat menampilkan hingga 100 ikon target AIS langsung di atas pantulan radar. Saat ikon AIS dipilih, informasi tentang kapal, seperti: kelas AIS, nomor MMSI, nama kapal, arah haluan, kecepatan, CPA, TCPA, arah, dan jarak akan ditampilkan.

Alarm Eksternal Icom MR-1220T4

Tersedia juga terminal untuk buzzer eksternal pada bagian belakang radar. Dengan menyambungkan alarm tambahan, sistem dapat memberikan peringatan suara tambahan secara efektif jika sebuah target memasuki area CPA atau melebihi batas TCPA.

Plot Posisi Kapal

Fungsi plot merekam data lintang dan bujur kapal dalam interval waktu yang telah diatur. Lalu menampilkan jejak pergerakan kapal secara langsung di layar radar. Dengan fitur ini, anda dapat memantau arah pelayaran sebelumnya secara visual dan akurat.

Unit Output Video

Dengan menggunakan unit tambahan UX-234, radar Icom ini dapat dihubungkan ke layar eksternal sehingga pantulan radar dapat ditampilkan pada dua monitor. Unit ini cocok untuk penggunaan di ruang kemudi dan dek navigasi sekaligus.

Fitur-Fitur Tambahan Icom MR-1220T4

TLL (Target Latitude Longitude)

Fitur ini untuk mengetahui posisi lintang dan bujur dari target yang dipilih di layar radar secara akurat. Informasi ini untuk mencatat lokasi objek tertentu atau untuk dikirimkan ke sistem navigasi lain, seperti: plotter atau GPS.

Icom MR-1220T4 Hemat Daya

Untuk mendukung efisiensi energi, radar kapal ini menyediakan fitur hemat daya yang otomatis mengurangi konsumsi listrik saat radar tidak digunakan.

Lintasan Target (True Trail)

Fungsi True Trail menampilkan jejak atau garis lintasan target yang bergerak berdasarkan arah sebenarnya. Dengan fitur ini, operator mudah memahami arah dan pola pergerakan kapal lain atau objek di sekitar.

Zona Alarm Dapat Diprogram

Berikutnya, radar ini dilengkapi dengan dua zona alarm yang dapat diatur secara manual. Ketika target memasuki zona yang telah ditentukan, sistem akan memberikan peringatan otomatis.

Penunjuk Titik Tujuan

Penunjuk titik tujuan membantu anda untuk memberi tanda dan menampilkan lokasi tujuan langsung di layar radar sehingga pelayaran menjadi lebih terarah.

Spesifikasi Icom MR-1220T4

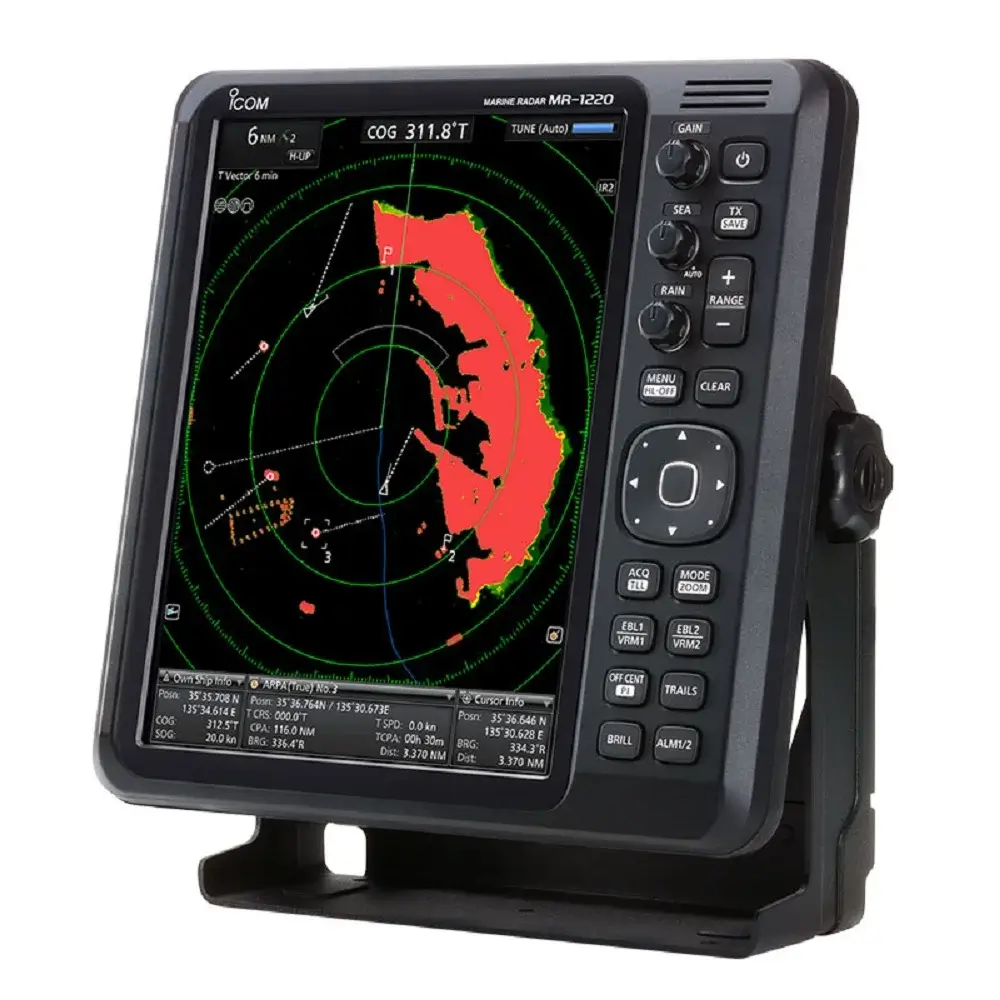

Display Unit

Display Unit	MR-1220T4
Display	12.1-inch color TFT LCD
Resolution (H × V)	600 × 800 dots
Minimum range	25 m; 82 ft (at 1/8 NM range)
Maximum range	48 NM
Power supply requirement	12/24 VDC
Dimensions (W × H × D; projections not included)	301 × 323.5 × 119.2 mm
Weight (approx.)	4.8 kg
Usable temperature range	−15 °C to +55 °C
Power consumption (approx.)	70 W
Available scanner unit	4 ft (120 cm) open array

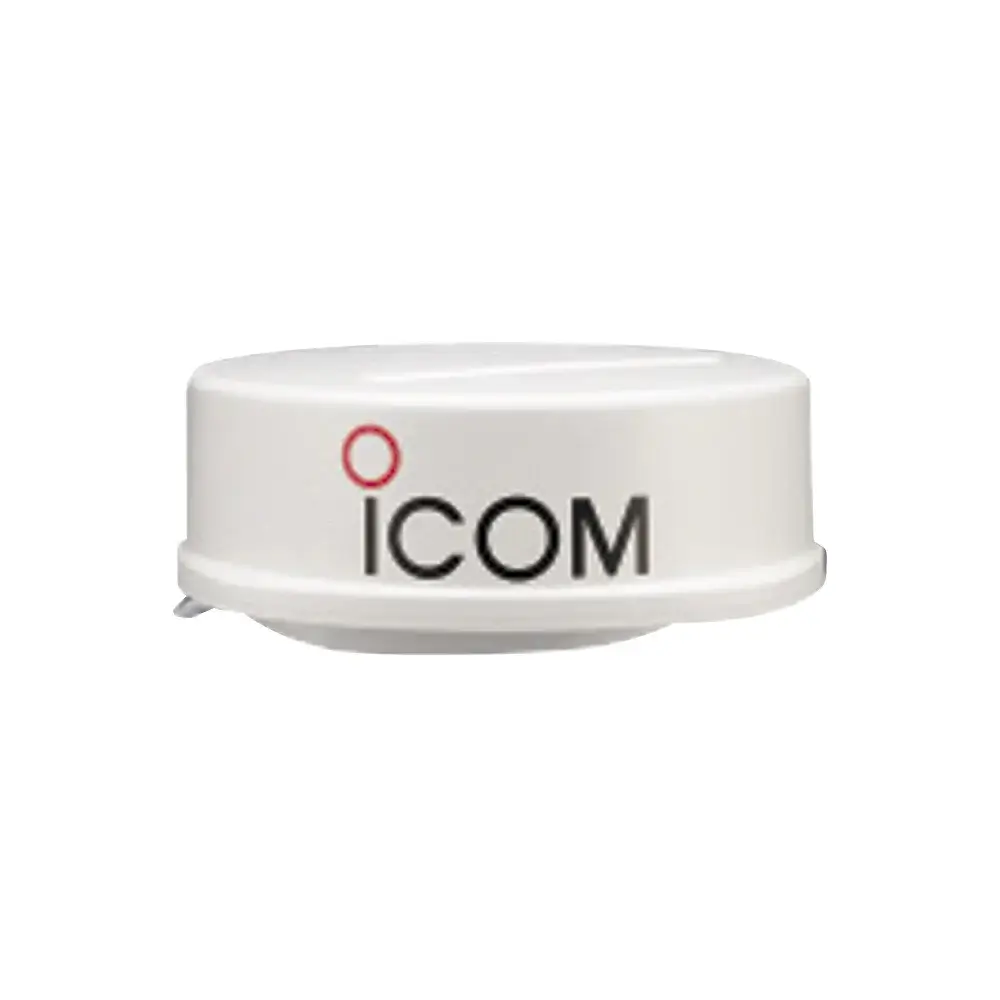

Scanner Unit

Scanner Unit	SC-T40 (MR-1220T4)
Type	4 ft (120 cm) open array
Peak output power	4 kW
Rotation speed	24, 36 rpm typical
Beamwidth
Horizontal	2° typical
Vertical	23° typical
Sidelobe	−24 dB typical
Transmission frequency	9410 MHz ±30 MHz
Dimensions (W × H × D; projections not included)	1217 (dia.) × 395 (H) mm
Weight (approx.)	18 kg
Usable temperature range	–25°C to +70°C
Connection cable	20 m (OPC-2342)

Aksesoris Icom MR-1220T4

• Unit Scanner
• Kabel Sistem – OPC-2339, OPC-2340
