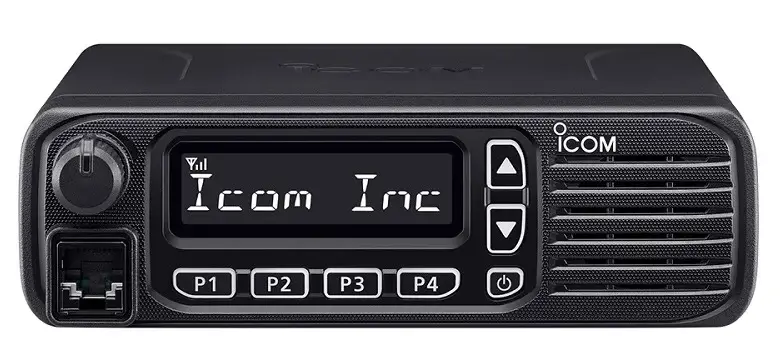

Icom IC-F6130D

Icom IC-F6130D

Icom IC-F6130D adalah radio rig mobile untuk memudahkan komunikasi di berbagai situasi. Dengan tampilan layar yang jelas dan fitur-fitur canggih, radio rig ini cocok untuk keperluan sehari-hari maupun profesional. Radio ini juga mendukung mode analog dan digital sehingga pengguna dapat menyesuaikan sesuai kebutuhan.

Fitur-Fitur Icom IC-F6130D

Tampilan Lebih Jelas

IC-F6130D dibuat dengan tampilan layar LCD latar belakang hitam yang memberikan kontras tinggi dan sudut pandang yang luas.

Interface Input/Output untuk Perangkat Eksternal

Radio rig Icom ini memiliki konektor ACC untuk koneksi dengan berbagai perangkat eksternal. Melalui koneksi ini, perangkat eksternal dapat dikendalikan melalui radio atau sebaliknya. Selain itu, fitur ini mendukung transfer data tanpa kabel, seperti: lokasi GPS, kode batang atau data telemetri.

Mode Digital IDAS™ dan Mode Analog FM

Radio base station original Icom ini mendukung mode analog serta mode digital IDAS™ baik dalam pengaturan konvensional multi site maupun trunking satu site. Fitur ini untuk transisi dari sistem komunikasi analog ke digital sesuai dengan kebutuhan pengguna.

Fitur Keamanan dan Keselamatan

Radio rig UHF ini dilengkapi fitur keselamatan yang dapat memastikan kondisi pengguna radio tetap aman. Fungsi Lone Worker akan mengeluarkan peringatan jika tidak ada aktivitas dalam jangka waktu tertentu. Jika masih tidak ada respon, sistem dapat memaksa transmisi suara untuk mendeteksi kondisi sekitar pengguna.

Selain itu, fitur keamanan lain, seperti: Power On Password dan Digital Voice Scrambler untuk melindungi komunikasi dari penyadapan.

Fitur Umum Icom IC-F6130D

• Frekuensi UHF 400–520 MHz.
• Power output RF: 50 W/45 W (untuk USA dan EXP), 25 W (untuk EXP).
• Kapasitas 128 channel dan 8 zona.
• Layar LCD dengan kontras tinggi dan sudut pandang luas
• Tampilan alfanumerik delapan karakter..
• Speaker depan dengan power output 4 W (typical).
• Standar ketahanan MIL-STD-810 G terhadap guncangan, getaran dan suhu ekstrim.
• Fungsi DTMF autodial untuk panggilan cepat.
• Pengait microphone yang dapat diprogram.
• Empat tombol program.
• Tampilan posisi GPS dan pengiriman data GPS otomatis (dengan GPS eksternal).

Mode Operasional yang Didukung

• NXDN™ konvensional, NXDN™ Type-D single site trunking, NXDN™ simulcast dan NXDN™ multi site konvensional melalui jaringan IP.
• Mode analog.

Fungsi Digital (Suara dan Data)

• PTT ID dan ANI untuk identifikasi pengguna saat berbicara.
• Over the Air Alias (OAA) menampilkan nama pemanggil tanpa perlu program manual.
• Panggilan Individu, grup dan semua.
• Late Entry untuk panggilan grup.
• Status call dan Polling call.
• Pesan data pendek.
• Peringatan panggilan (Call Alert).
• Radio Check (RX Only) untuk pengecekan perangkat.
• Log panggilan.
• Timer bicara (Talk Back Timer) untuk membatasi durasi percakapan.

Fungsi Analog

• CTCSS dan DTCS tone untuk penyaringan panggilan.
• 2 Tone dan 5 Tone untuk panggilan selektif.
• Fungsi MDC: PTT ID, panggilan darurat (TX/RX), pengecekan radio (RX), pemblokiran radio (RX) dan pemulihan radio (RX).
• BIIS PTT ID transmission untuk identifikasi pengguna.

Keamanan dan Keselamatan

• Digital Voice Scrambler untuk enkripsi komunikasi suara.
• Panggilan darurat dan lone worker untuk meningkatkan keselamatan pengguna.
• Remote Monitor (RX) untuk mendengarkan suara dari transceiver tanpa diketahui pengguna.
• Radio kill, stun dan revive (RX) untuk menonaktifkan atau mengaktifkan kembali radio dari jarak jauh.
• Power On Password untuk melindungi perangkat dari akses tidak sah.

Fungsi Scan

• Hingga 17 daftar scan yang dapat diprogram.
• Scan prioritas yang memantau satu atau dua channel prioritas saat melakukan scan channel lain.
• Voting scan yang secara otomatis memilih repeater dengan sinyal terkuat.

Fitur Perangkat Keras

• Koneksi GPS dengan kabel ACC opsional.
• Konektor D-SUB opsional (OPC-2078/OPC-1939) untuk PTT eksternal, pemilihan channel, kontrol klakson, saklar pengapian dan kontrol peredupan sesuai pengaturan.
• Kemampuan Bluetooth® dengan modul opsional UT-137A.

Spesifikasi Icom IC-F6130D

General
Frequency coverage	UHF 350–400MHz; UHF 400-520 MHz
Number of channels	128 channels/8 zones
Type of emission
USA, EXP 50 W/45 W	16K0F3E (25 kHz)*/11K0F3E (12.5 kHz)/ 4K00F1E, F1D (6.25 kHz)
EXP 25 W	16K0F3E (25 kHz)/14K0F3E (20 kHz)/8K50F3E (12.5 kHz)/4K00F1E, F1D (6.25 kHz)
Power supply requirement
USA, EXP 50 W/45 W	13.6 VDC nominal
EXP 25 W	13.2 VDC nominal
Current drain (approximate)
Tx (High)	7.9 A typ. (45 W)
Rx (Max./Standby)	4.8 A typ. (25 W)
Antenna impedance
USA, EXP 50 W/45 W	50 n (SO-239)
EXP 25 W	50 n (BNC)
Operating temperature range	-30 °C to +60 °C, -22 °F to +140 °F
Dimensions (WxHxD) (Projections not included)	150 x 45 x 151.8 mm, 5.9 x 1.8 x 6.0 in
Weight (approximate)	1.23 kg, 2.7 lb
Transmitter
Output power (rated)
USA, EXP 50 W/45 W	45 W, 25 W, 4.5 W (Hi, L2, L1)
EXP 25 W	25 W, 10 W, 5.8 W (Hi, L2, L1)
Frequency stability	±1.0 ppm
Spurious emissions
USA, EXP 50 W/45 W	80 dB typ.
EXP 25 W	0.08 uW (typ.) (< 1 GHz) 0.03 uW (typ.) (> 1 GHz)
Audio harmonic distortion (AF 1 kHz 40% deviation)	0.8% typ.
FM Hum and Noise (without CCITT filter)	76/70 dB typ. (W/N)
FSK error	1.7% typ.
Receiver
Sensitivity
Analog 12 dB SINAD (USA, EXP 50/45 W)	0.22 mV (-120 dBm) typ. (W/N)
Analog 20 dB SINAD (EXP 25 W)	-5.0/-5.0/-2.0 dBuV emf typ. (W/M/N)
Digital 1% BER	-5.0 dBuV emf typ.
Adjacent channel selectivity
USA, EXP 50 W/45 W	76/58/69 dB typ. (W/N/D)
EXP 25 W	76/76/74/69 dB typ. (W/M/N/D)
Spurious response rejection	75 dB typ.
Intermodulation rejection
Analog (USA, EXP 50/45 W)	74 dB typ.
(EXP 25 W)	69 dB typ.
Digital	74 dBuV emf typ.
Hum and noise	64/53 dB typ. (W/N)
AF output power
External SP	4 W typ. (at 5% distortion, 4 n load)
* 25 kHz bandwidth is no longer available for FCC Part 90 licensees for USA versions.

Applicable U.S. Military Specifications

MIL 810G
Standard	Method	Procedure
Low Pressure	500.5	I, II
High Temperature	501.5	I, II
Low Temperature	502.5	I, II
Temperature Shock	503.5	I-C
Solar Radiation	505.5
Humidity	507.5	II
Vibration	514.6
Shock	516.6	I, IV
Also meets equivalent MIL STD 810 -C, -D, -E and -F.
All stated specifications are subject to change without notice or obligation.

Aksesoris Icom IC-F6130D

• Microphone – HM-152
• Mounting Bracket
• Pengait Microphone
• Kabel Power DC

Aksesoris Opsional Icom IC-F6130D

• Microphone – HM-148G, HM-148T, HM-152T, HM-211, HM-239T, SM-26
• Speaker – SP-30, SP-35, SP-35L
• Kabel Aksesoris – OPC-2078 (D-SUB 25 pin), OPC-1939 (D-SUB 15 pin)
• Kabel DC – OPC-2478 (20 A, 3 m untuk rig 45/50 W), OPC-2479 (10 A, 3 m untuk rig 25 W)
