Icom IC-705

Icom IC-705

Icom IC-705 adalah radio serbaguna yang dapat digunakan di berbagai frekuensi mulai dari HF hingga VHF dan UHF. Radio ini dapat digunakan untuk berbagai jenis komunikasi suara dan digital. Radio SSB (Single Side Band) ini cocok dibawa bepergian karena ukurannya kecil dan ringan.

Fitur-Fitur Icom IC-705

Frekuensi Luas

Icom IC-705 mendukung berbagai mode operasional, seperti: D-STAR DV, SSB, CW, RTTY, AM, FM, dan dapat menjangkau frekuensi dari HF hingga 50/144/430/440 MHz. Penerimaannya mencakup rentang frekuensi mulai dari 30 kHz-144 MHz. Selain itu, perangkat ini juga mendukung siaran FM dan air band.

Sistem RF Direct Sampling

IC-705 menggunakan sistem pengambilan sampel langsung RF, di mana sinyal RF dikonversi langsung menjadi data digital. Proses ini dilakukan melalui FPGA (Field-Programmable Gate Array) untuk konstruksi sirkuit menjadi lebih sederhana dan mengurangi gangguan internal yang dapat mengaburkan sinyal lemah.
*Untuk frekuensi 25 MHz ke atas, digunakan metode pengambilan sampel IF down-conversion.

Spektrum dan Tampilan Waterfall Langsung

Fitur ini mempermudah pencarian frekuensi kosong dengan cepat tanpa memerlukan perangkat tambahan. Mode scroll secara otomatis menjaga sinyal tetap dalam jangkauan.

Layar Berukuran Besar

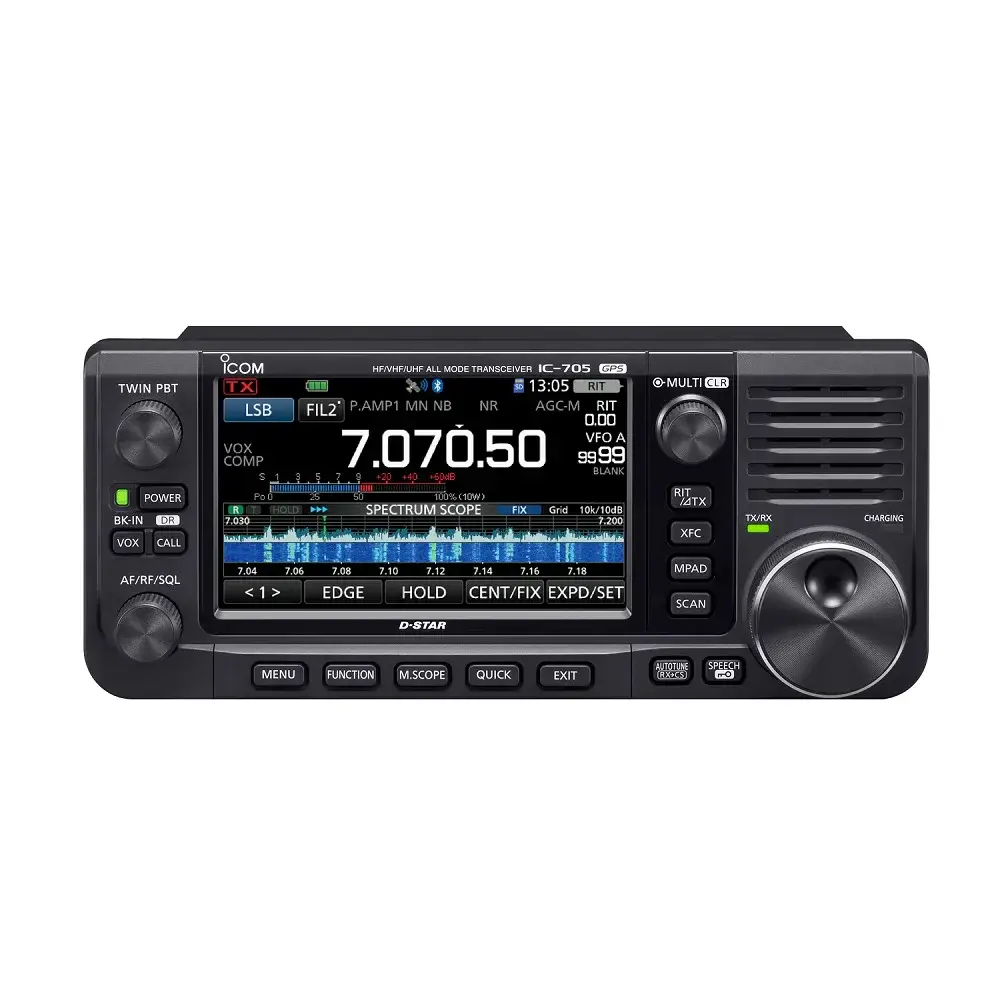

Dilengkapi layar sentuh berukuran 4,3 inci, radio single side band Icom ini menghadirkan layar yang mudah dimengerti. Anda dapat mengakses pengaturan, melihat tampilan spektrum, waterfall, dan audio scope.

Mode FT8 Sekali Sentuh

Dengan fitur preset mode FT8, anda dapat langsung memulai operasional FT8 hanya dengan memilih [FT8] pada menu PRESET. 5 pengaturan preset dapat disimpan dan mempermudah penggunaan mode digital.

Ukuran Ringan

Dengan bobot hanya sekitar 1,1 kg, radio Icom ini sangat cocok untuk penggunaan di luar ruangan.

Baterai Lithium atau Power Supply

Radio ini menggunakan baterai lithium yang juga digunakan pada ID-51A dan ID-31A. Selain itu, radio juga dapat dioperasikan dan diisi ulang menggunakan power supply 13,8 VDC.

Power Output Icom IC-705 Besar

Di mode portabel, IC-705 dapat menghasilkan daya maksimal 5 watt menggunakan baterai yang bertahan sekitar 3 jam*. Dengan power supply, daya output meningkat hingga 10 W yang cocok untuk operasi QRP sejati maupun QRPp.
*Penggunaan: TX : RX : standby= 1:1:8, dengan fungsi Penghemat Daya aktif dalam mode FM.

Wi-Fi dan Bluetooth

Berikutnya, radio ini juga dilengkapi dengan wi-Fi dan bluetooth untuk koneksi dan kontrol jarak jauh. Penggunaan headset VS-3 (opsional) untuk pengoperasian lebih nyaman melalui bluetooth.

GPS

Dengan receiver dan antena GPS, radio Icom ini menyediakan pencatatan lokasi*, lokasi RX/TX melalui D-PRS, pencarian repeater terdekat, pencatatan QSO dengan metadata*, dan sinkronisasi waktu internal secara otomatis.
*Diperlukan kartu memori untuk pencatatan.

Slot Kartu Memori

Slot microSD tersedia untuk menyimpan berbagai data, seperti: profil pengguna, rekaman QSO, penyimpanan suara TX, log RTTY, data GPS, tangkapan layar, update firmware hingga pemrograman sistem.

Konektor Micro USB

Selain memiliki dua port COM, konektor micro USB pada radio ini mendukung kendali radio, transfer audio, dan berfungsi untuk mengisi perangkat.

Fitur D-STAR

IC-705 menghadirkan fitur D-STAR terbaru termasuk akses langsung ke jaringan D-STAR melalui mode Terminal dan Access Point. Selain itu, fitur Photo Share yang diperkenalkan pada IC-9700 juga tersedia.

Microphone Dapat Diprogram

Tombol-tombol microphone radio SSB ini dapat diprogram untuk pengaturan frekuensi dan volume sehingga pemakaian tetap nyaman meskipun radio berada di dalam ransel (LC-192).

Tas Ransel (Opsional)

Tas ransel LC-192 sebagai aksesoris unggulan untuk radio ini. Dilengkapi tali pengaman, dudukan dengan mur untuk menjaga radio tetap aman, dan panel yang dapat diatur sesuai kebutuhan untuk menyimpan antena. Tersedia juga baterai cadangan dan perlengkapan lain untuk aktifitas di lapangan.

Spesifikasi Icom IC-705

General
Frequency coverage
USA Version
Receiver	0.030–199.999,* 400.000–470.000* MHz
Transmitter	1.800–1.999
	3.500–3.999
	5.255–5.405*
	7.000–7.300
	10.100–10.150
	14.000–14.350
	18.068–18.168
	21.000–21.450
	24.890–24.990
	28.000–29.700
	50.000–54.000
	144.000–148.000
	430.000–450.000 MHz
EUR Version
Receiver	0.030–199.999,* 400.000–470.000* MHz
Transmitter	1.810–1.999
	3.500–3.800
	7.000–7.200
	10.100–10.150
	14.000–14.350
	18.068–18.168
	21.000–21.450
	24.890–24.990
	28.000–29.700
	50.000–52.000
	144.000–146.000
	430.000–440.000 MHz
Mode	USB, LSB, CW, RTTY, AM, DV, FM, WFM (Rx only)
No. of memory channels	Memory channels: 500 channels (100 groups)
	Scan edges: 25 channels
	Call channels: 4 channels (2 channels × 2 bands)
Antenna connector	BNC connector (50Ω)(One connector for all bands)
Power supply requirement	13.8 V DC ±15% (with external power supply)
	7.4 V DC (with BP-272)
Operating temp. range	–10°C to +60°C; +14°F to +140°F
Frequency stability	Less than ± 0.5 ppm (–10°C to +60°C; 14°F to 140°F)
Frequency resolution	1 Hz
Current drain
	13.8 VDC		7.4 VDC
TX (Max. power)	Less than 3 A (10 W)		Less than 2.5 A (5 W)
RX (Max. audio)	0.5 A (typical)		0.8 A (typical)
RX (Standby)	0.3 A (typical)		0.5 A (typical)
Dimensions	200 × 83.5 × 82 mm; 7.9 × 3.3 × 3.2 in (W × H × D, projections not included)
Weight	1.1 kg; 2.4 lb (approximate; including BP-272)
* Some frequency bands are not guaranteed.
Transmitter
Output power
	13.8 V DC		7.4 V DC
SSB/CW/RTTY/FM/DV	0.1 to 10 W		0.1 to 5 W
AM	0.025 to 2.5 W		0.025 to 1.25 W
Modulation system
SSB	Digital PSN modulation
AM	Digital low power modulation
FM	Digital reactance modulation
DV	Digital GMSK modulation
Spurious emissions	Less than −50 dB (HF)
	Less than −60 dB (50 MHz)
	Less than −60 dB (144/430 MHz)
Carrier suppression	More than 50 dB
Unwanted sideband	More than 50 dB
Receiver
Receiver system
0.030 to 24.999 MHz	RF Direct Sampling
25.000 MHz and above	Down Conversion IF Sampling
Intermediate frequencies	25.000 MHz and above：38.85 MHz±0.5 MHz
Sensitivity (HF: Preamp-1 ON, 50 MHz: Preamp-2 ON, 144/430/440 MHz: Preamp ON)	0.500 to 1.799 MHz	1.800 to 29.999 MHz	50 MHz to 54 MHz	144/430/440 MHz
SSB/CW（10 dB S/N)	–	0.20 μV	0.15 μV	0.11 μV
AM（10dB S/N）	13.0 μV	2.0 μV	1.0 μV	1.0 μV
FM（12 dB SINAD）	0.5 μV (28.000 to 29.700 MHz)		0.25 μV	0.18 μV
DV（1% BER）（PN9）	1.0 μV (28.000 to 29.700 MHz)		0.63 μV	0.35 μV
Sensitivity for RED version (HF: Preamp-1 ON, 50 MHz: Preamp-2 ON, 144/430 MHz: Preamp ON)	1.8–2.999 MHz	3.0–29.995 MHz	50 MHz	144/430 MHz
SSB (BW=2.4 kHz)	10 dBμV emf	0 dBμV emf	–6 dBμV emf	–6 dBμV emf
AM (4 kHz, 60% modulation)	16 dBμV emf	6 dBμV emf	0 dBμV emf	0 dBμV emf
FM (7 kHz, 60% modulation)	0 dBμV emf (28.000 to 29.700 MHz)		–6 dBμV emf	–6 dBμV emf
Selectivity (Filter: SHARP)
SSB（BW=2.4 kHz）	More than 2.4 kHz/－6 dB
	Less than 3.4 kHz/－40 dB
CW（BW=500 Hz）	More than 500 Hz/－6 dB
	Less than 700 Hz/－40 dB
RTTY（BW=500 Hz）	More than 500 Hz/－6 dB
	Less than 800 Hz/－40 dB
AM（BW=6 kHz）	More than 6.0 kHz/－6 dB
	Less than 10 kHz/－40 dB
FM（BW=15 kHz）	More than 12.0 kHz/－6 dB
	Less than 22 kHz/－40 dB
DV（12.5 kHz spacing）	Less than －50 dB
Spurious and image rejection ratio (SSB/CW/AM/FM)	HF: More than 70 dB* (except for ADC aliasing)
	50 MHz: More than 70 dB*
	144 MHz: More than 65 dB
	430 MHz: More than 54 dB
	* At Intermediate frequency in 25–30 MHz or 50–54 MHz: More than 50 dB
Audio output power
Internal SP	More than 530 mW (12 Ωload at 10% distortion)
External SP	More than 200 mW (8 Ωload at 10% distortion)

Aksesoris Standar Icom IC-705

• Microphone – HM-243
• Baterai – BP-307
• Kabel DC – OPC-2421

Aksesoris Opsional Icom IC-705

• Antena tuner – AH-705
• Rapid charger – BC-202IP2 (AC adapter – BC-123SE)
• Baterai – BP-272
• Lighter cable atau kabel lighter untuk BC-202IP2 – CP-22, CP-23L
• Kabel Data – OPC-2417 (Micro USB – Micro USB), OPC-2418 (USB Type C – Micro USB)
• Kabel kontrol untuk AH-705 – OPC-2474, OPC-2475
• Headset – VS-3
