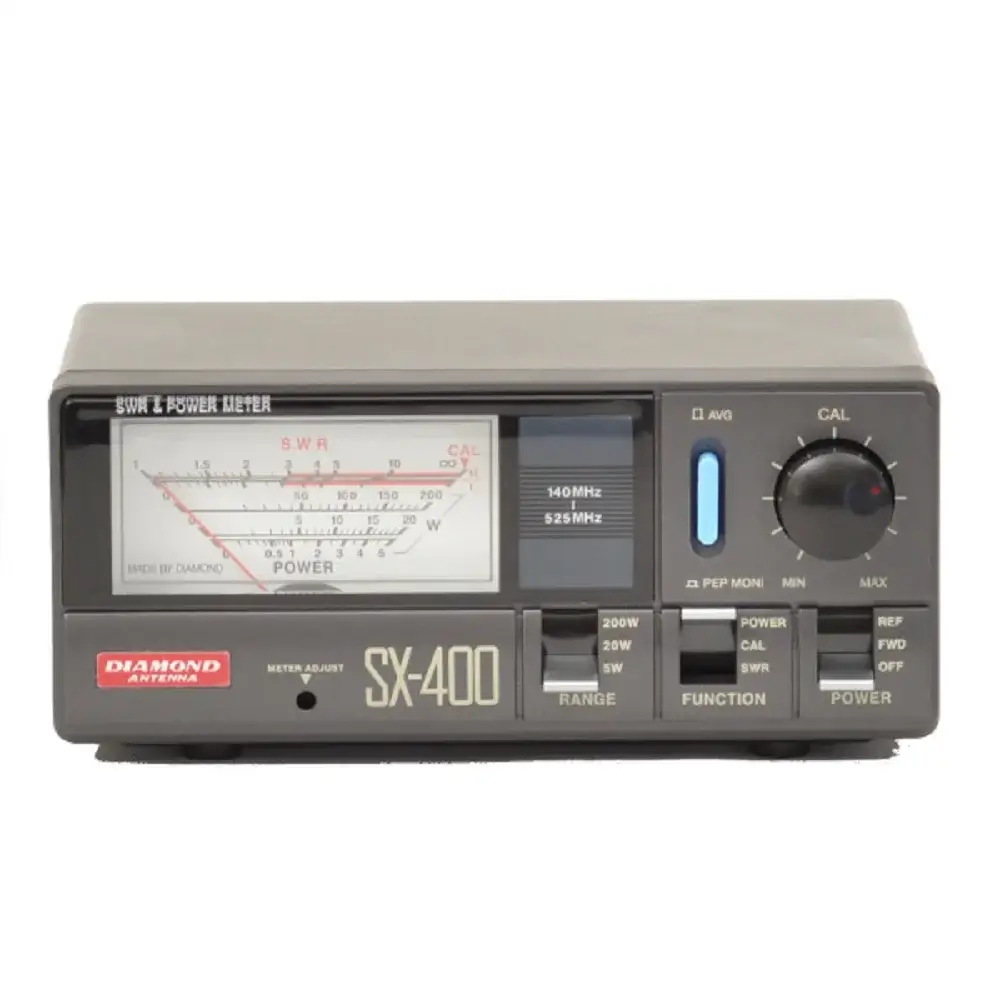

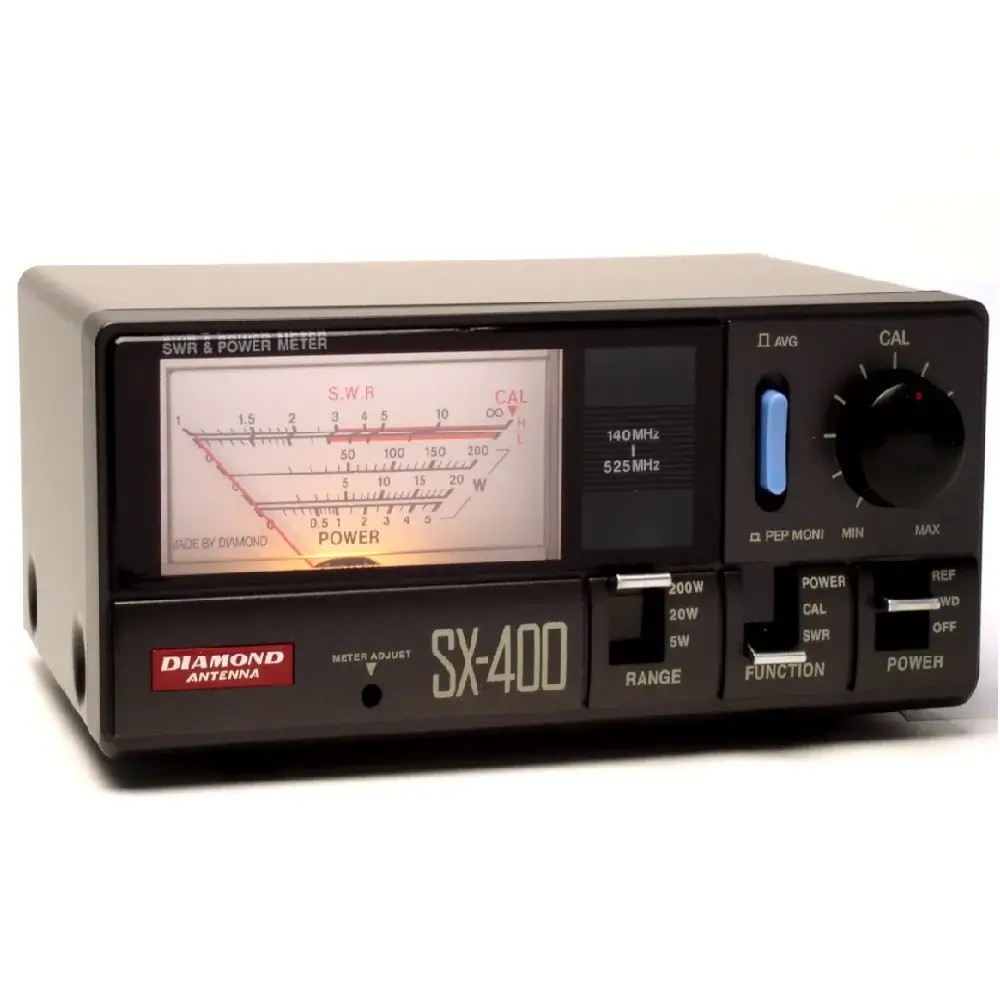

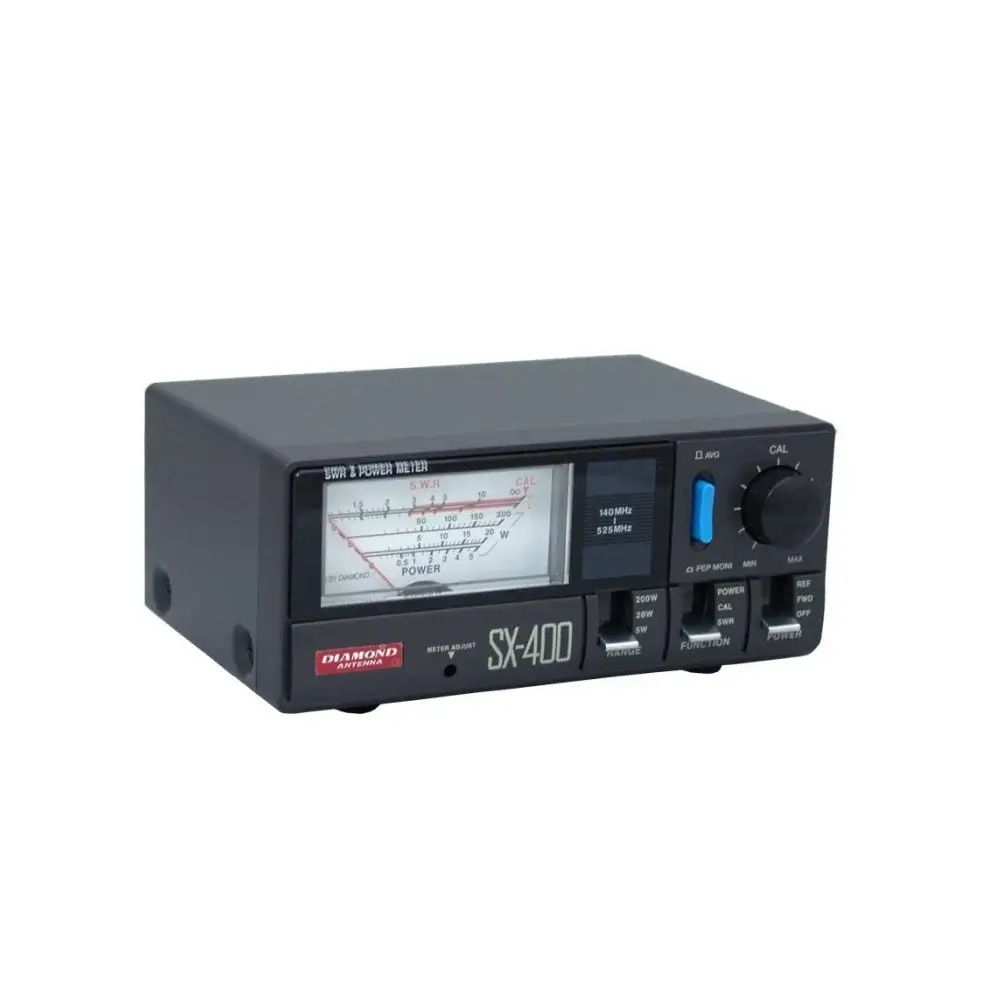

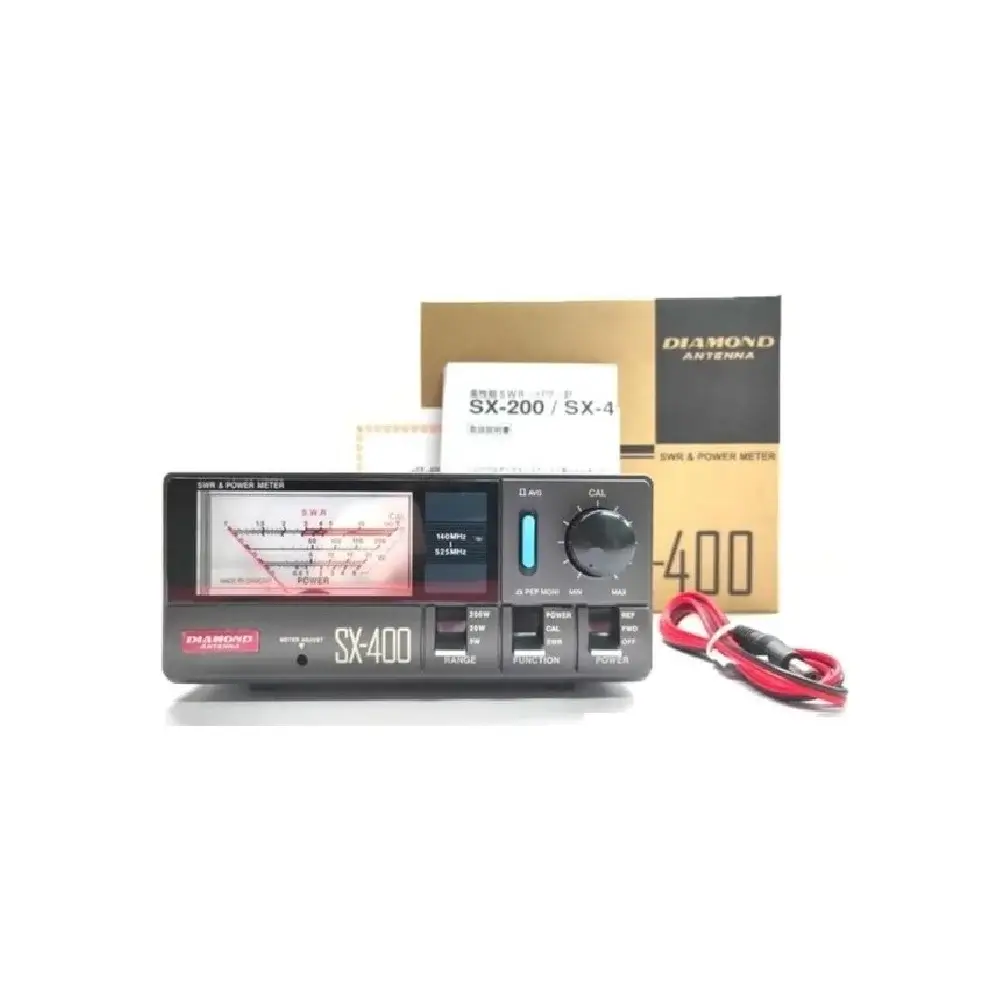

Diamond SX-400 hadir sebagai alat ukur SWR dan daya pancar (power meter) yang dipasang di antara perangkat pemancar (transmitter) dan antena. Perangkat ini membantu anda mengetahui kinerja sistem antena saat melakukan transmisi.

Pemakaian alat ukur ini sangat sederhana sehingga mempermudah anda memantau daya pancar sekaligus nilai SWR. Selain itu, alat ini juga dilengkapi fitur PEP monitor yang mempermudah pengukuran Peak Envelope Power (PEP) saat menggunakan mode SSB. Dengan teknologi directional coupler broadband dari Diamond, pengukuran dapat dilakukan secara akurat tanpa memberikan pengaruh besar terhadap jalur transmisi.

Fitur-Fitur Diamond SX-400

Meter

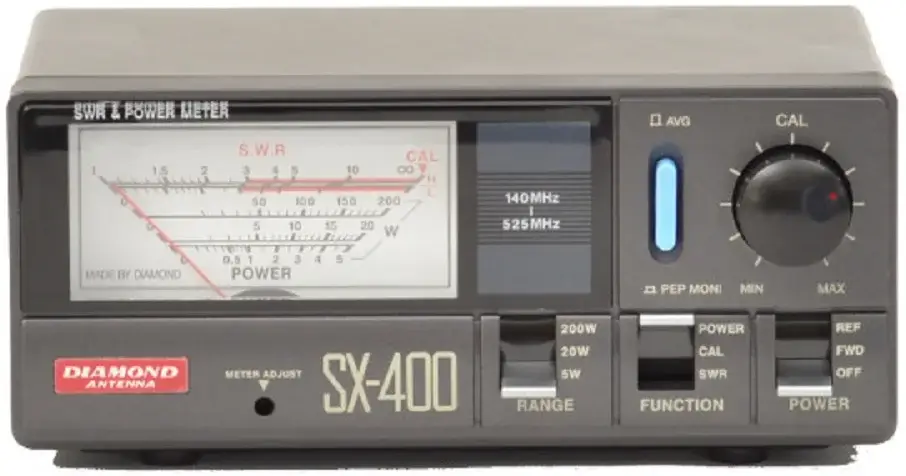

Meter di Diamond SX-400 berfungsi untuk menampilkan beberapa pengaturan di sistem pemancar radio, yaitu: daya frekuensi maju, daya frekuensi pantul, dan nilai SWR (Standing Wave Ratio).

Skala paling atas digunakan untuk membaca SWR di mode daya tinggi dan rendah. Skala SWR daya rendah digunakan ketika daya frekuensi berada di bawah 5 watt. Sedangkan skala SWR daya tinggi digunakan ketika daya frekuensi lebih dari 5 watt. Selain itu, skala kedua dan ketiga di SWR meter digunakan untuk mengukur daya frekuensi dengan rentang 5 watt, 20 watt, dan 200 watt.

Knob Kalibrasi

Knob ini berfungsi untuk melakukan kalibrasi pembacaan daya frekuensi hingga mencapai skala penuh sebelum melakukan pengukuran SWR. Proses kalibrasi dilakukan dengan memutar knob searah jarum jam saat pemancar sedang mengirim sinyal. Seiring dengan putaran knop, nilai pembacaan di meter akan meningkat hingga mencapai titik kalibrasi yang sesuai dengan daya frekuensi yang dipancarkan.

Sakelar Pemilih Fungsi

Berikutnya, sakelar fungsi ini digunakan untuk menentukan fungsi pengukuran yang ingin ditampilkan. Melalui sakelar ini, anda dapat memilih antara pengukuran daya frekuensi (RF Power) atau pengukuran SWR. Dengan adanya fitur ini, radio dapat digunakan sebagai alat pemantau daya dan pengukur SWR dalam satu perangkat.

Sakelar Monitor Average/PEP

Sakelar ini berfungsi untuk memilih mode pemantauan daya frekuensi, yaitu: Average Power atau PEP (Peak Envelope Power). Di pengukuran daya frekuensi biasa, sakelar ditempatkan di posisi Average untuk menampilkan nilai daya rata-rata. Sementara itu, di pengukuran SSB (Single Side Band), sakelar dapat dipindahkan ke posisi PEP untuk menampilkan daya puncak sinyal frekuensi lebih akurat.

Sakelar Pemilih Daya

Power direction switch atau sakelar pemilih daya digunakan untuk memilih arah pengukuran daya frekuensi. Dengan sakelar ini,anda dapat memantau daya frekuensi maju yang dikirim dari pemancar ke antena maupun daya pantul frekuensi.

Sakelar Rentang Frekuensi

Berikutnya, range switch atau sakelar rentang frekuensi SWR meter ini berfungsi untuk memilih rentang skala penuh pengukuran daya frekuensi. Anda dapat menentukan batas pengukuran sesuai kebutuhan dengan memilih 5 watt, 20 watt atau 200 watt.

Sekrup Pengatur Posisi Jarum

Selain itu, ada juga sekrup pengatur nol meter yang digunakan untuk mengatur posisi jarum indikator agar kembali ke posisi nol ketika perangkat tidak digunakan. Jika jarum indikator tidak berada di posisi nol saat SWR meter dalam kondisi mati, anda dapat melakukan penyesuaian menggunakan obeng hingga indikator kembali ke posisi nol.

Konektor Radio

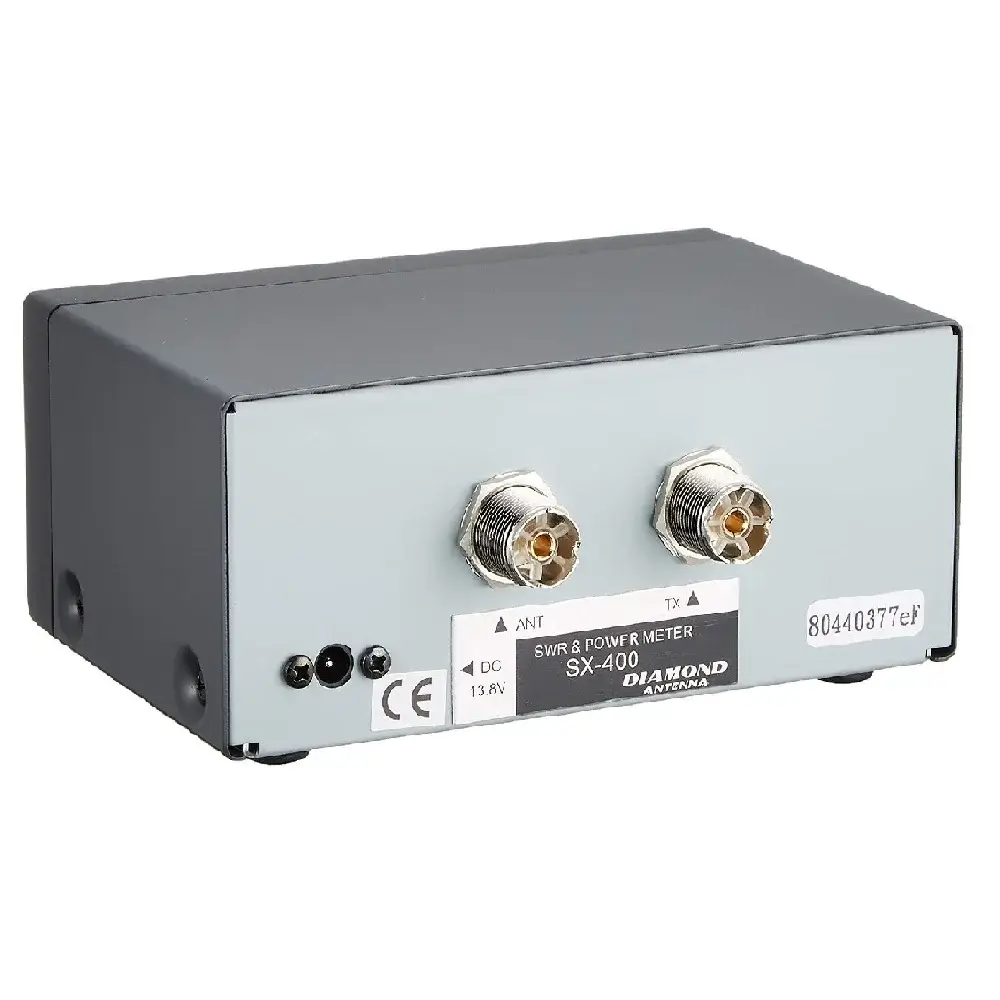

Port radio adalah jalur input daya frekuensi dari perangkat radio pemancar. Koneksi dilakukan menggunakan kabel koaksial 50 ohm dengan konektor tipe UHF yang menghubungkan radio ke SWR/power meter. Melalui koneksi ini, daya frekuensi dari pemancar dapat dipantau dan diukur secara langsung oleh SWR dari Diamond ini.

Konektor Antena

Port antenna atau konektor antena berfungsi sebagai jalur keluaran daya frekuensi menuju antena atau dummy load. Sama seperti port radio, koneksi dilakukan menggunakan kabel koaksial 50 ohm dengan konektor UHF.

Tegangan Operasional 13,8 VDC

Terakhir, tegangan 13,8 VDC digunakan untuk menyalakan lampu indikator meter dan tampilan LED di perangkat. Tegangan DC yang dapat digunakan berkisar antara 11 – 15 VDC. Dalam proses pemasangan, kabel merah dihubungkan ke polaritas positif, sedangkan kabel hitam ke polaritas negatif.
