Diamond SX-1100
Diamond SX-1100 termasuk sebagai alat ukur SWR dan daya (power meter) yang dipasang di antara pemancar radio dan antena. Alat ini sangat mudah digunakan untuk memantau kekuatan pancaran dan tingkat efisiensi antena anda. Selain pengukuran standar, SX-1100 juga dapat mengukur daya puncak (PEP) di mode SSB dengan akurat tanpa mengurangi kualitas sinyal radio anda.
Fitur-Fitur Diamond SX-1100

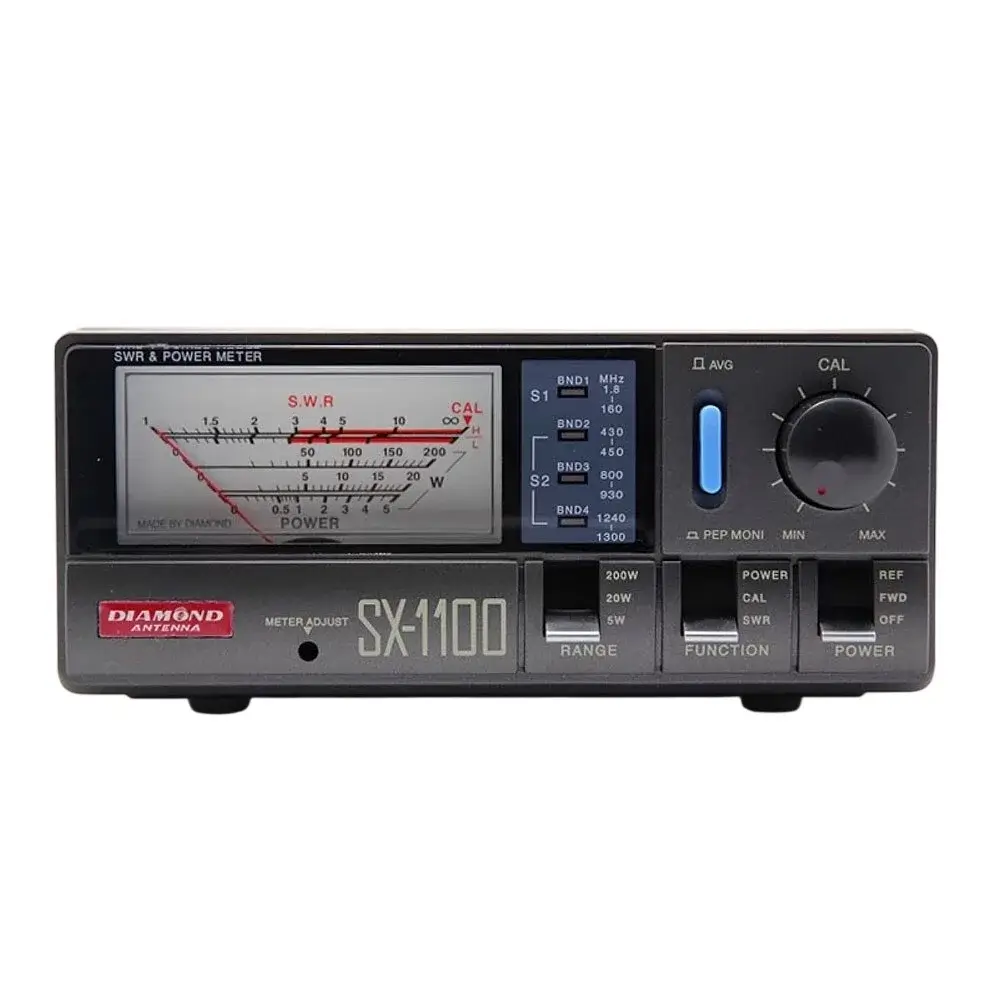

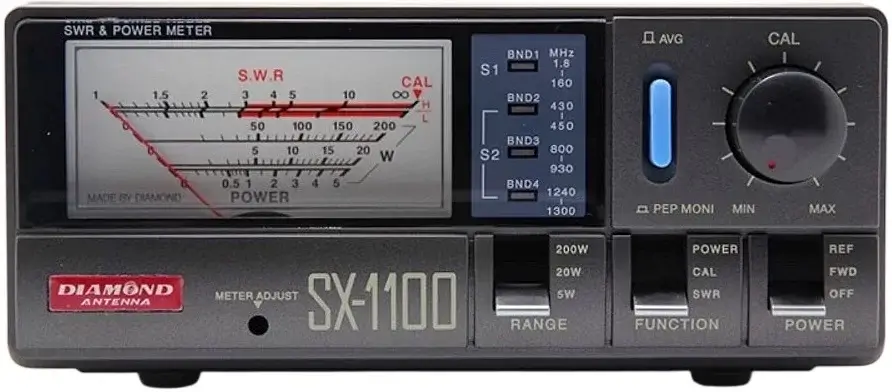

Layar Penunjuk Meter yang Jelas
Meter di Diamond SX-1100 dibuat agar mudah dibaca oleh siapapun. Alat ini menampilkan daya pancar yang keluar, daya yang kembali, dan nilai SWR sekaligus. Dengan tampilan yang jelas, anda tidak perlu repot menjelaskan hasil pengukuran. Bahkan, bagi pemula sekalipun, membaca meter ini terasa sangat mudah.
Tombol Pengatur Rentang Daya
Selanjutnya, terdapat range switch yang berfungsi memilih batas daya yang ingin diukur. Anda dapat memilih antara 5 watt, 20 watt atau 200 watt sesuai kebutuhan. Dengan demikian, pengukuran tetap akurat baik untuk daya kecil maupun daya besar.
Tombol Pemilih Fungsi Utama
Selain range switch, SWR meter ini juga dilengkapi function switch. Melalui saklar ini, anda bisa berpindah antara pengukuran daya dan pengukuran SWR dengan mudah. Dengan demikian, satu perangkat cukup untuk memenuhi dua kebutuhan pengukuran sekaligus.
Knob Penyesuaian Pengukuran
Agar hasil pengukuran semakin akurat, SWR power meter dari Diamond ini dilengkapi calibration knob. Knob ini berfungsi menyesuaikan daya pancar sebelum pengukuran SWR dilakukan. Caranya pun tidak sulit; Anda hanya perlu memutar knop searah jarum jam hingga mencapai posisi yang tepat.
Tombol Pemantau Arah Daya
Terakhir, SWR meter ini memiliki power direction switch yang mempermudah anda memilih arah pengukuran daya. Anda bisa mengukur daya yang keluar menuju antena maupun daya yang kembali ke pemancar. Dengan begitu, anda dapat mengetahui apakah sistem antena bekerja dengan baik atau masih perlu penyesuaian.
Jika anda ingin memastikan sinyal radio tetap terjaga dengan baik, Diamond SX-1100 sebagai pilihan yang tepat. Kini, produk ini dapat anda temukan di Rakomindo, tempat terpercaya untuk perangkat komunikasi radio anda.
Spesifikasi Diamond SX-1100
| Dimensions (W x H x D) (mm) | 155 x 63 x 103 mm |
| Weight (Grams) | 890 g |
| Frequency range | S1 (1.8-160MHz), S2 (430-450MHz / 800-930MHz / 1240-1300MHz) |
| Power display range | 5W / 20W / 200W |
| Accuracy at full scale | ±10% (F.S.) |
| Minimum power at SWR measurement | S1 (1W), S2 (2W) |
| Insertion loss | S1 (Less than 0.2dB), S2 (Less than 0.15dB) |
| Measurement function | Forward RF power, Reflected RF power, SWR, PEP monitor |

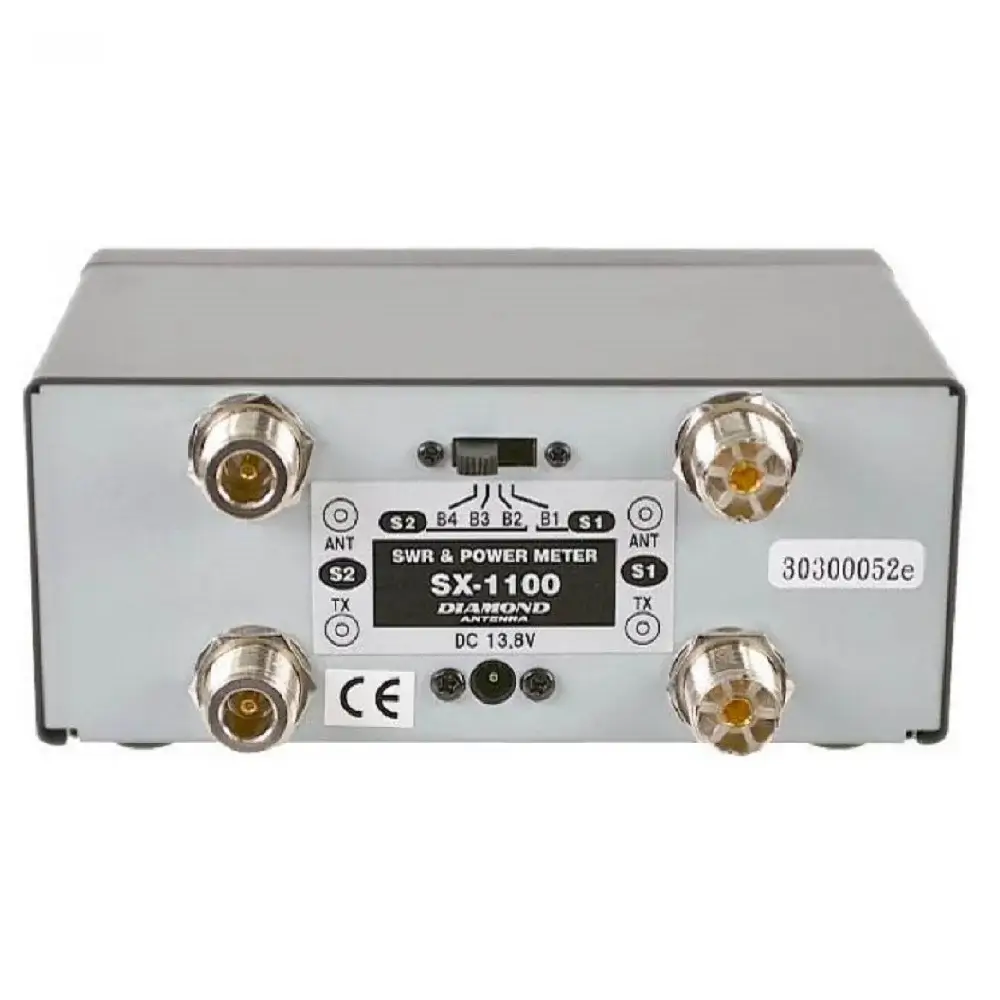

| Connector | S1 (M-J), S2 (N-J) |
| Display illumination | Meter illumination and LED function display require external DC13.8V power supply |
