Diamond SX-100

Diamond SX-100

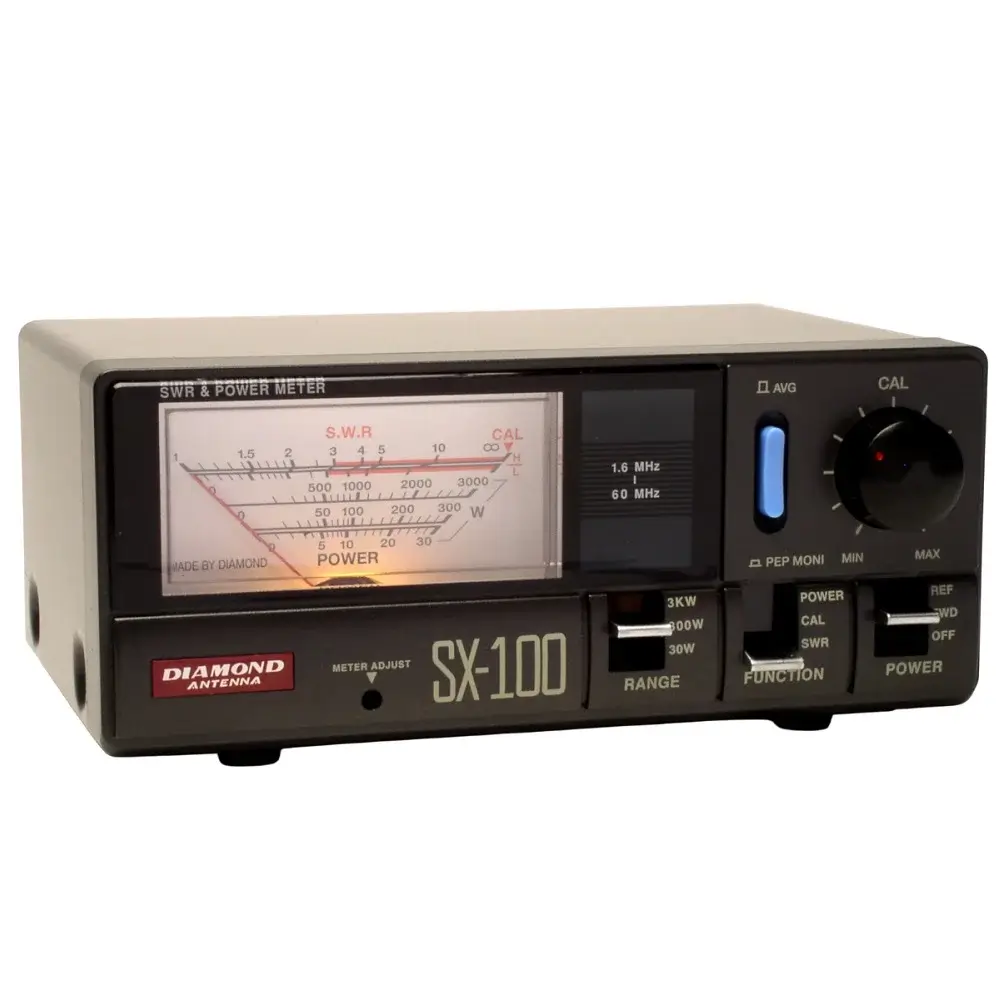

Diamond SX-100 hadir sebagai alat ukur yang dipasang di antara pemancar dan antena. Alat ini membantu mengetahui kekuatan sinyal dan tingkat pantulan gelombang (SWR) dengan cara yang mudah. SX-100 juga dapat menampilkan daya puncak ketika digunakan di mode SSB tanpa mengganggu kualitas sinyal.

Fitur-Fitur Diamond SX-100

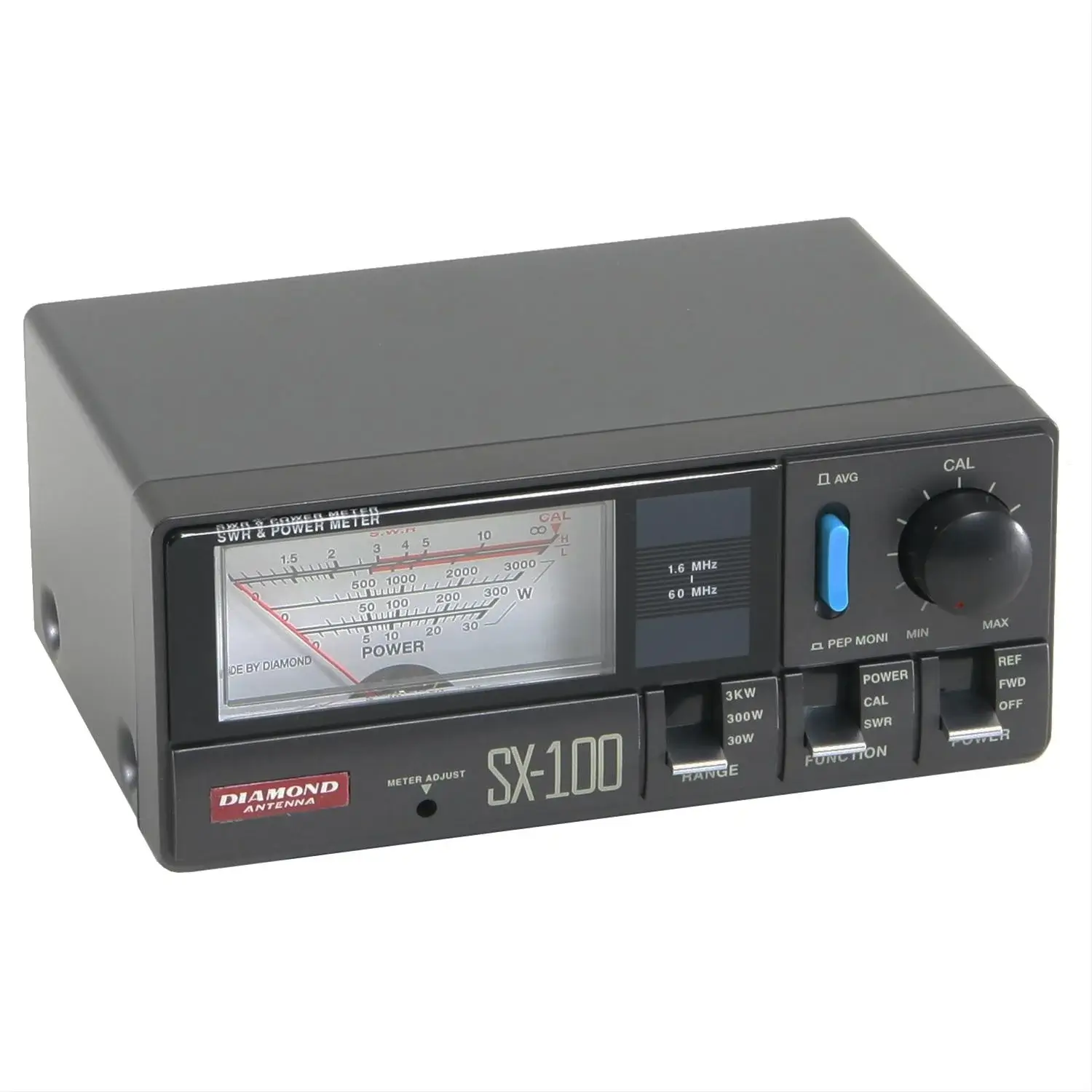

Panel Meter

Panel ini menampilkan tiga informasi penting: Daya RF Maju (daya yang dikirim ke antena), Daya RF Pantul (daya yang dipantulkan kembali), dan SWR (ukuran kesesuaian impedansi antena). Skala paling atas (H dan L) khusus untuk membaca SWR. Gunakan skala L untuk daya di bawah 20 watt dan skala H untuk daya di atas 20 watt. Dua skala di bawahnya adalah untuk mengukur daya RF dengan pilihan skala penuh 30 watt, 300 watt, dan 3 kilowatt.

Saklar Jangkauan

Saklar ini berfungsi untuk memilih batas maksimal (skala penuh) pengukuran daya RF. Pilihlah posisi 30 watt, 300 watt atau 3 kilowatt sesuai dengan perkiraan daya output radio anda untuk mendapatkan pembacaan yang akurat.

Saklar Fungsi

Saklar ini digunakan untuk menentukan apa yang akan diukur oleh alat ini. Geser ke posisi PWR untuk mengukur daya RF (maju atau pantul) dan ke posisi SWR untuk mengukur Standing Wave Ratio (SWR).

Tombol Kalibrasi (CAL)

Tombol ini diputar untuk mengkalibrasi meter saat akan mengukur SWR. Putarlah searah jarum jam selama transmisi hingga jarum meter berada di posisi “SET” (skala penuh) pada skala SWR. Putaran searah jarum jam akan meningkatkan pembacaan.

Saklar Arah Daya (Power Direction)

Saklar ini memilih jenis daya RF mana yang akan ditampilkan di meter. Pilih FWD (Forward) untuk mengukur daya yang dikirim ke antena atau REF (Reflected) untuk mengukur daya yang dipantulkan kembali.

Saklar Rata-Rata/PEP (Average/PEP)

Saklar ini memilih mode pengukuran daya. Untuk sinyal FM/AM/DSB, atur ke posisi — (Average) untuk membaca daya rata-rata. Untuk sinyal SSB, atur ke posisi ··· (PEP) untuk membaca daya puncak (Peak Envelope Power).

Sekrup Pengatur Nol Meter

Jika jarum meter tidak berada tepat di angka nol ketika alat tidak digunakan, Anda dapat menyetelnya dengan memutar sekrup ini menggunakan obeng pipih (-) yang standar.

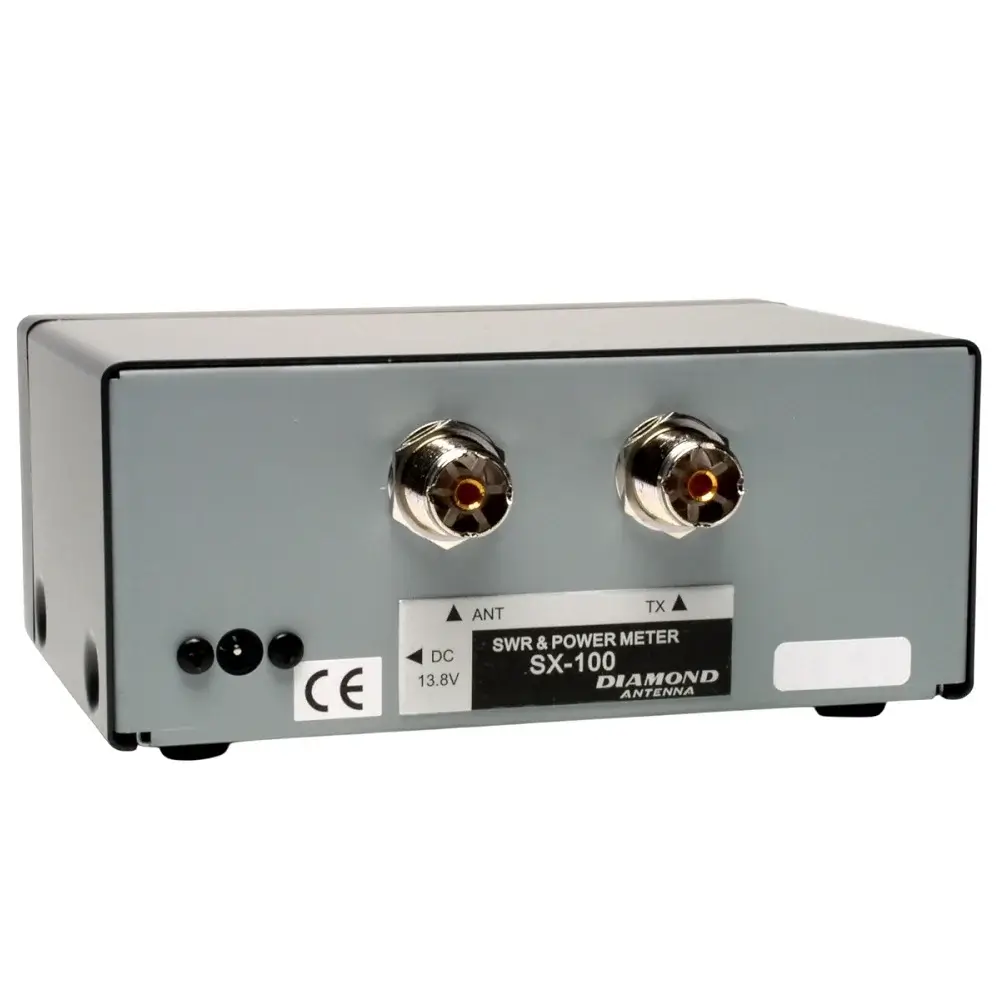

Port Input: Transceiver

Port ini adalah tempat memasukkan daya RF dari radio pemancar Anda. Gunakan kabel koaksial 50 ohm dengan connector UHF (PL-259) untuk menghubungkannya.

Port Output: Antenna

Port ini adalah keluaran menuju antena atau beban tiruan (dummy load). Hubungkan port ini ke antena menggunakan kabel koaksial 50 ohm dengan connector UHF.

Input Daya 13.8VDC

Port ini adalah sumber daya untuk menyalakan lampu latar (illuminasi) meter saja. Tegangan yang diterima antara 11VDC hingga 15VDC. Hubungkan kabel merah (+) ke positif dan kabel hitam (-) ke negatif. Catatan: Daya ini tidak diperlukan untuk fungsi pengukuran, alat tetap bisa digunakan tanpa mencolokkan daya ini.

Spesifikasi Diamond SX-100
