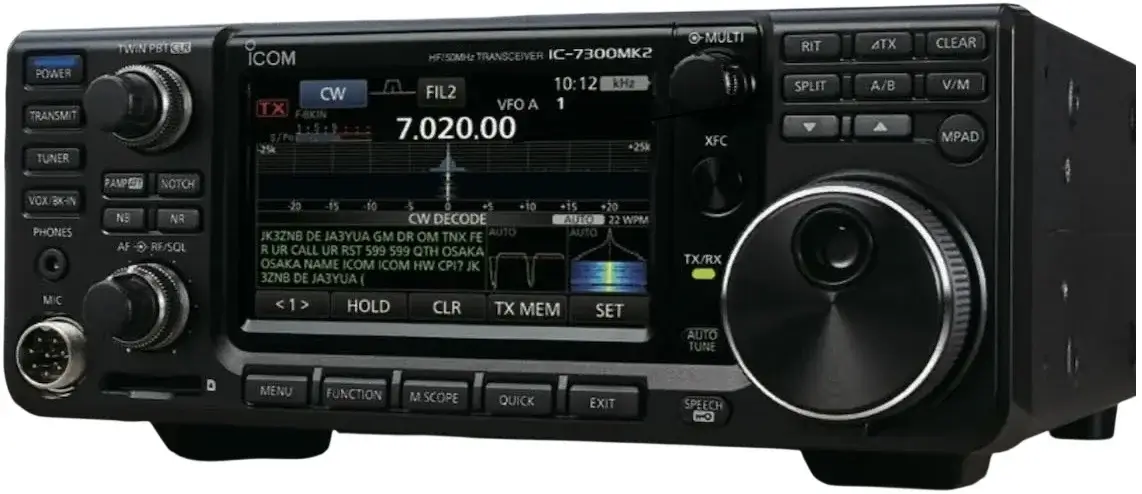

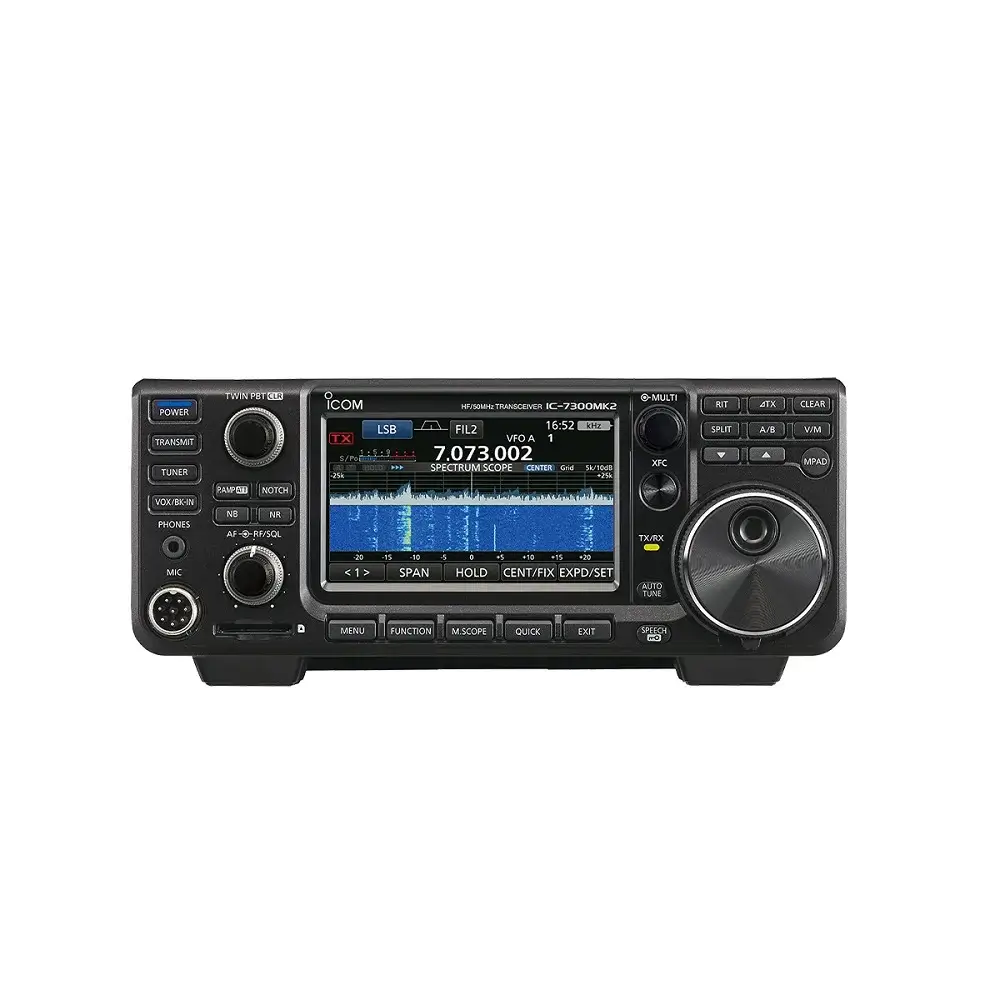

Icom IC-7300MK2
Icom IC-7300MK2 dibuat sebagai radio HF atau SSB (Single Side Band) untuk memberikan pengalaman komunikasi radio yang lebih baik. Dengan dukungan frekuensi HF hingga 50 MHz (dan opsi 70 MHz), radio SSB ini memiliki kualitas sinyal yang stabil dan performa yang lebih optimal dibanding generasi sebelumnya. Radio ini sangat cocok digunakan oleh pemula maupun pengguna berpengalaman yang membututhkan alat komunikasi berkualitas untuk jarak jauh.
Fitur-Fitur Icom IC-7300MK2
Radio Kelas Premium yang Terus Berevolusi
Icom IC-7300MK2 hadir sebagai pengembangan dari seri Icom IC-7300 yang telah terbukti populer secara global. Radio HF ini menghadirkan performa kelas atas dengan ukuran yang minimalis dan efisien. Dengan peningkatan signifikan di kualitas sinyal dan sistem, radio ini dibuat untuk memenuhi kebutuhan operator radio amatir, DXer hingga kontester profesional.
Performa Ditingkatkan dengan RMDR dan Phase Noise Unggul
Radio HF dari Icom ini hadir dengan peningkatan nilai RMDR (Reciprocal Mixing Dynamic Range) sekitar 12 dB. Ada juga perbaikan karakteristik gangguan fase di transmisi sebesar 12 dB dibandingkan model sebelumnya. Karakteristik gangguan fase gelombang ini efektif mengurangi komponen derau (noise) baik pada sinyal terima maupun sinyal pancar, menghasilkan komunikasi yang jauh lebih bersih.
Hemat Energi
Melalui seleksi komponen yang ketat dan optimalisasi daya keluaran, radio SSB Icom ini dapat menekan panas. Ini membuat radio tetap stabil digunakan meskipun dalam jangka waktu yang lama, seperti: aktivitas kontes. Konsumsi daya di mode stand by (RX standby) juga berkurang dari 0,9 A menjadi 0,7 A. Selain itu, sistem kontrol kipas telah ditingkatkan sehingga suara putaran kipas menjadi jauh lebih senyap.

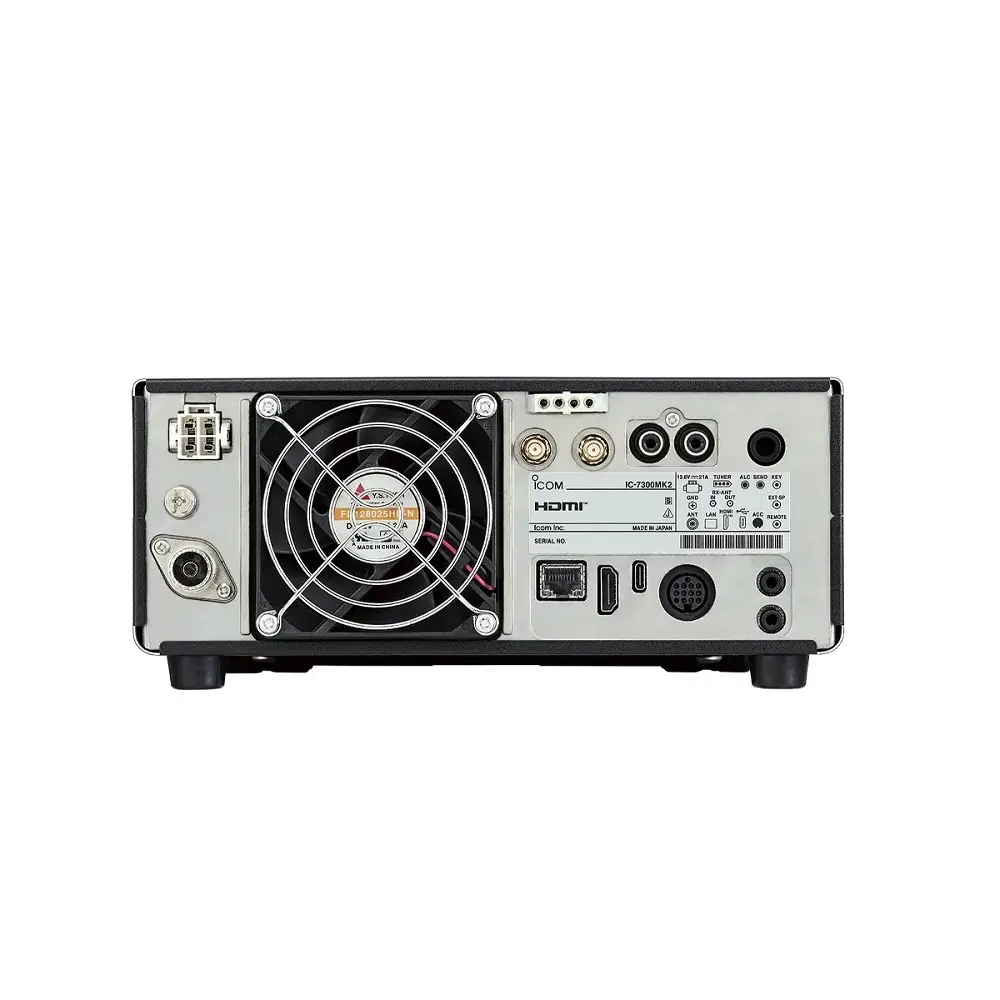

Port HDMI™ untuk Tampilan Eksternal
Untuk pertama kalinya di kelas radio HF Icom, IC-7300MK2 dilengkapi dengan port HDMI™. Anda dapat menampilkan frekuensi, scope, waterfall, dan menu ke monitor yang lebih besar. Selain tampilan visual, suara juga dapat dialirkan melalui kabel HDMI menuju speaker di monitor tersebut.
Konektor RX-ANT untuk BPF, Preamp, dan Antena Penerima
Konektor RX Antenna IN/OUT mempermudah pemakaian untuk penggunaan antena tambahan, bandpass filter, dan preamplifier. Fitur ini sangat berguna untuk meningkatkan kualitas penerimaan dan mengurangi ganggun seperti suara berisik di area sekitar.
Kontrol Jarak Jauh Lebih Praktis
Radio SSB ini dapat digunakan dari jarak jauh melalui software RS-BA1 (Versi 2) dimanapun anda berada. Dengan adanya konektor Ethernet (LAN), base station tidak lagi memerlukan komputer tambahan. Anda dapat mengontrol pengaturan radio, memantau spectrum scope hingga menyalakan atau mematikan radio melalui koneksi internet.
Decoder CW Internal
Fitur inovatif lainnya adalah radio ini dapat menerjemahkan kode Morse (CW) secara langsung tanpa memerlukan komputer atau perangkat eksternal lain. Pengaturan dekoder dapat disesuaikan dengan kebutuhan anda mulai dari kecepatan kunci, filter dekoder hingga ambang batas (threshold) untuk akurasi maksimal.
Port USB Tipe C dengan Dual COM dan Audio
IC-7300MK2 menyediakan port USB Tipe C yang mendukung dua port COM virtual dan input/output audio. Fitur ini mempermudah anda menjalankan dua aplikasi sekaligus, seperti: FT8 dan software log kontes hanya dengan menggunakan satu kabel USB.
APF (Audio Peak Filter) untuk Sinyal CW
Fitur APF meningkatkan kualitas penerimaan sinyal CW dengan memberikan penekanan di frekuensi audio tertentu. Hal ini mempermudah operator untuk memfokuskan pendengaran di sinyal yang dituju di tengah kebisingan. Tingkat APF dapat disesuaikan mulai dari 0 – 6 dB dengan kenaikan per 1 dB.

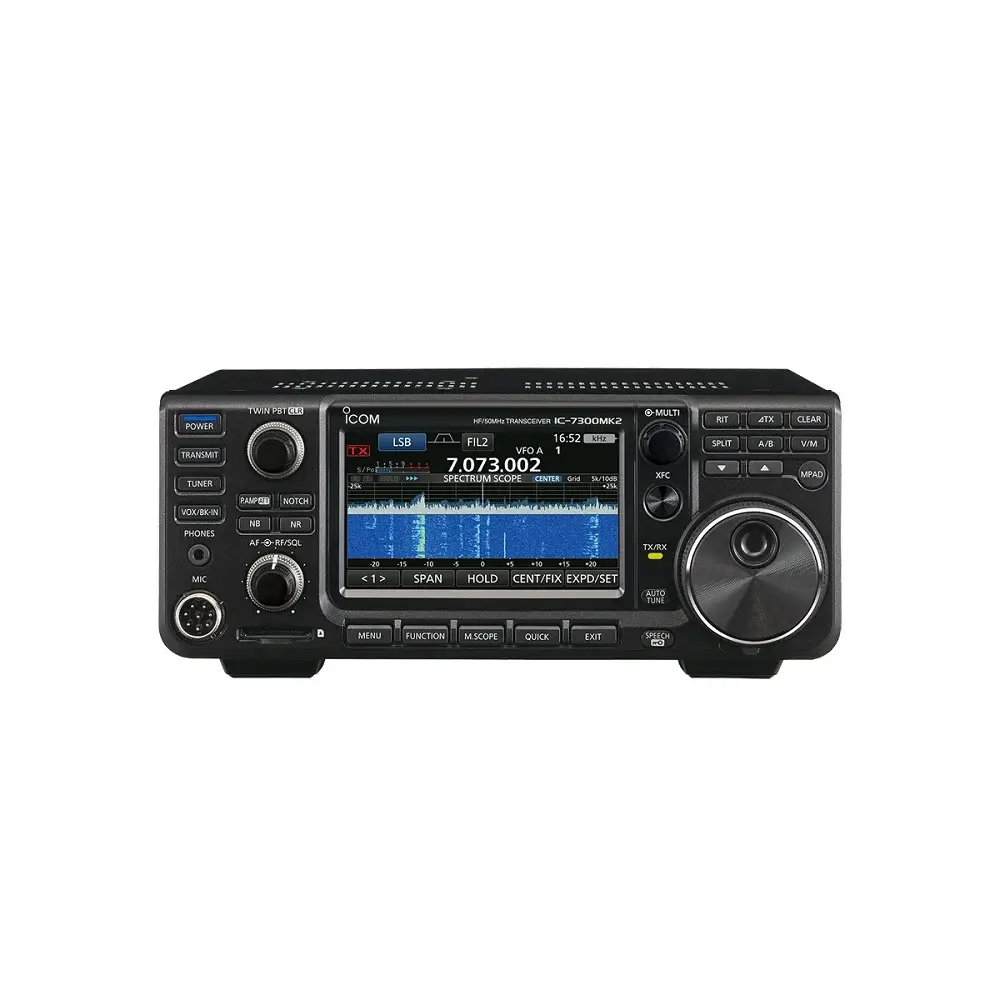

Spectrum Scope Langsung
Dilengkapi dengan spektrum langsung, radio HF ini hadir dengan pemakaian yang canggih melalui layar sentuh yang mudah dimengerti. Anda dapat memeriksa frekuensi yang kosong, memantau kondisi frekuensi, dan mengakses sinyal target dengan cepat sembari tetap mendengarkan suara yang masuk.
Fungsi Waterfall Resolusi Tinggi
Gabungan fungsi waterfall dan spectrum scope memaksimalkan performa penerimaan dengan memastikan tidak ada sinyal lemah yang terlewat. Fungsi ini menampilkan perubahan kekuatan sinyal dari waktu ke waktu sehingga mempermudah pencarian sinyal yang mungkin tidak terlihat jelas di spectrum scope biasa.
Fungsi Audio Scope
Fungsi ini digunakan untuk mengamati berbagai karakteristik frekuensi audio, seperti: level kompresor microphone, lebar filter hingga bentuk gelombang penguncian di mode CW. Baik suara pancar maupun suara terima dapat ditampilkan di layar FFT lengkap dengan fitur waterfall dan osiloskop.
Penomoran Serial Kontes Otomatis
Fitur ini penting dalam kontes CW dan RTTY. Setiap kali memori yang telah diprogram dipancarkan, nomor serial akan bertambah secara otomatis mulai dari 001. Penempatan nomor serial dapat diatur di beberapa lokasi guna memastikan nomor kontes diterima dengan akurat oleh lawan bicara.
Teknologi Advanced RF Direct Sampling
IC-7300MK2 mengadopsi teknologi pengambilan sampel frekuensi radio langsung yang mengubah sinyal frekuensi menjadi data digital untuk diproses di dalam FPGA (Field-Programmable Gate Array). Pendekatan ini menyederhanakan arsitektur sirkuit sekaligus memberikan performa luar biasa yang menetapkan standar baru dalam radio amatir.
Teknologi “IP+” Tingkat Lanjut
Fungsi “IP+” secara signifikan meningkatkan performa distorsi intermodulasi (IMD). Saat menerima gangguan kuat di dekat sinyal yang dituju, fungsi ini akan mengoptimalkan konverter AD secara cerdas untuk mengurangi gangguan sinyal dan memastikan penerimaan yang tetap bersih.
15 Filter Bandpass Diskret Performa Tinggi
Dengan mengikutsertakan 15 filter bandpass frekuensi diskret yang menggunakan koil faktor-Q tinggi, radio ini dapat menekan gangguan di luar frekuensi dengan baik.
Antenna Tuner Otomatis Terhubung
Tuner antena radio ini otomatis dapat melakukan penyesuaian cepat dengan berbagai jenis antena. Fitur ini menyimpan pengaturan optimal sehingga mempercepat perpindahan frekuensi dan mendukung kondisi darurat.
Knob untuk Kontrol Cepat
Gabungan knob dengan berbagai fungsi dan layar sentuh mempermudah anda untuk mengatur radio ini. Anda dapat mengakses menu dan melakukan penyesuaian dengan cepat dan akurat.
Layar Sentuh Besar
Layar 4,3 inci dengan teknologi IPS (In-Plane Switching) menghadirkan tampilan yang tajam dan responsif. Pemakaian menjadi lebih mudah dengan dukungan tombol virtual untuk pengaturan cepat.
Preset Mode FT8 Sekali Sentuh
Fitur preset FT8 membuat pengaturan otomatis hanya dengan satu sentuhan. Anda dapat berganti mode digital dan pemakaian normal sesuai kebutuhan dengan mudah.
Kualitas Suara Terbaik
Speaker berkualitas tinggi dengan magnet besar ditempatkan dalam ruang akustik khusus. Dengan bentuk yang demikian, loudspeaker ini menghasilkan suara yang jernih dan luar biasa dengan distorsi minimal bahkan di volume suara yang tinggi.
Slot Kartu Memori
Slot kartu memori eksternal dapat digunakan untuk menyimpan rekaman komunikasi, log, pengaturan hingga tangkapan layar. Anda juga dapat memindahkan pengaturan antar operator dengan mudah.
Fitur Tambahan Icom IC-7300MK2
Berikutnya, radio ini juga dilengkapi berbagai fitur pendukung, seperti:
- Meter serbaguna (Po, SWR, ALC, COMP, VD, ID)
- 101 channel memori
- Fitur CW lengkap, seperti: Pemakaian putus-sambung cepat, pembalikan sisi frekuensi CW, pengaturan otomatis untuk mendukung pemakaian yang lebih mudah.
Spesifikasi Icom IC-7300MK2
General |
||||
| Frequency coverage | ||||
| (USA version)*1 | ||||
| Rx | 0.030 ~ 74.800 MHz (Guaranteed range: 0.500 ~ 29.999, 50.000 ~ 54.000 MHz) | |||
| Tx | 1.800 ~ 1.999 MHz 3.500 ~ 3.999 MHz 5.255 ~ 5.405 MHz*2 7.000 ~ 7.300 MHz 10.100 ~ 10.150 MHz 14.000 ~ 14.350 MHz 18.068 ~ 18.168 MHz 21.000 ~ 21.450 MHz 24.890 ~ 24.990 MHz 28.000 ~ 29.700 MHz 50.000 ~ 54.000 MHz |
|||
| (EUR version)*1 | ||||
| Rx | 0.030 ~ 74.800 MHz (Guaranteed range: 0.500 ~ 29.999, 50.000 ~ 54.000, 70.000 ~ 70.500 MHz) | |||
| Tx | 1.800 ~ 1.999 MHz 3.500 ~ 3.800 MHz 5.255 ~ 5.405 MHz*2*3 7.000 ~ 7.200 MHz 10.100 ~ 10.150 MHz 14.000 ~ 14.350 MHz 18.068 ~ 18.168 MHz 21.000 ~ 21.450 MHz 24.890 ~ 24.990 MHz 28.000 ~ 29.700 MHz 50.000 ~ 52.000 MHz 70.000 ~ 70.500 MHz |
|||
| Mode | A1A (CW), A3E (AM), J3E (SSB), F1B (RTTY), F3E (FM) | |||
| Number of channels | 101 (99 regular, 2 scan edges) | |||
| Antenna impedance | 50Ω unbalanced | |||
| Antenna connector | SO-239 × 1 SMA × 2 (RX antenna IN/OUT) |
|||
| Power supply requirement | 13.8 V DC ±15% | |||
| Power consumption | ||||
| Tx | 21 A | |||
| Rx | 0.7 A typical (Standby), 1.25 A (Maximum audio) | |||
| Operating temperature range | –10ºC~ +60ºC; 14ºF ~ 140ºF | |||
| Frequency stability | ±0.5 ppm or less (–10ºC ~ +60ºC; 14ºF ~ 140ºF) | |||
| Frequency resolution | 1 Hz | |||
| Dimensions (W×H×D) (projections not included) | 240 × 94 × 237.6 mm; 9.4 × 3.7 × 9.4 in | |||
| Weight (approximately) | 4.1 kg; 9.0 lb | |||
| *1 Varies according to version. | ||||
| *2 Some frequency bands are not guaranteed. | ||||
| *3 Please refer to the Amateur Radio regulations in your country for the 5 MHz band operation. The 5 MHz band is only available depending on the version. | ||||
Transmitter |
||||
| Output power | ||||
| HF/50 MHz bands | ||||
| SSB/CW/FM/RTTY | 0.6 ~ 100 W | |||
| AM | 0.125 ~ 25 W | |||
| 70 MHz band*4 | ||||
| SSB/CW/FM/RTTY | 0.3 ~ 50 W | |||
| AM | 0.075 ~ 12.5 W | |||
| Modulation system | ||||
| SSB | Digital P.S.N. modulation | |||
| AM | Digital Low power modulation | |||
| FM | Digital Reactance modulation | |||
| Spurious emission | ||||
| Unwanted emission | ||||
| HF bands | –50 dB or less | |||
| 50 MHz band | –63 dB or less | |||
| 70 MHz band | –60 dB or less | |||
| Out-of-band emission | ||||
| HF bands | –40 dB or less | |||
| 50 MHz band | –60 dB or less | |||
| 70 MHz band | –60 dB or less | |||
| Carrier suppression | 50 dB or more | |||
| Unwanted sideband | 50 dB or more | |||
| Microphone impedance | 600 Ω | |||
| *4 Depending on the transceiver version. | ||||
Receiver |
||||
| Receiver system | Direct Sampling Superheterodyne | |||
| Intermediate frequency | 12 kHz | |||
| Sensitivity*5 | ||||
| 0.5 ~ 1.799 MHz | 1.8 ~ 29.999 MHz | 50 MHz band | 70 MHz band*6 | |
| SSB/CW (at 10 dB S/N): | – | –16 dBμV (0.16 μV) | –18 dBμV (0.13 μV) | –16 dBμV (0.16 μV) |
| AM (at 10 dB S/N): | 22 dBμV (12.6 μV) | 6 dBμV (2.0 μV) | 0 dBμV (1.0 μV) | 0 dBμV (1.0 μV) |
| FM (at 12 dB SINAD) | – | –6 dBμV (0.5 μV)*7 | –12 dBμV (0.25 μV) | –12 dBμV (0.25 μV) |
| Sensitivity for RED version.*8 | ||||
| 1.8 ~ 2.999 MHz | 3.0 ~ 29.999 MHz | 50 MHz band | 70 MHz band*6 | |
| SSB (at 12 dB SINAD): | 10 dBμV emf | 0 dBμV emf | –6 dBμV emf | –6 dBμV emf |
| AM (at 12 dB SINAD): | 16 dBμV emf | 6 dBμV emf | 0 dBμV emf | 0 dBμV emf |
| FM (at 12 dB SINAD) | – | 0 dBμV emf*7 | –6 dBμV emf | –6 dBμV emf |
| Squelch sensitivity (Threshold) | ||||
| SSB | 15 dBμV (5.6 μV) or less (HF: Preamp 1 ON, 50/70 MHz: Preamp 2 ON) | |||
| FM | –10 dBμV (0.3 μV) or less (HF: Preamp 1 ON, 50/70 MHz: Preamp 2 ON) | |||
| Selectivity (Filter shape: Sharp) | ||||
| –6 dB | –40 dB | |||
| SSB (BW: 2.4 kHz) | 2.4 kHz or more | 3.4 kHz or less | ||
| CW (BW: 500 Hz) | 500 Hz or more | 700 Hz or less | ||
| RTTY (BW: 500 Hz) | 500 Hz or more | 800 Hz or less | ||
| AM (BW: 6 kHz) | 6.0 kHz or more | 10 kHz or less | ||
| FM (BW: 15 kHz) | 12.0 kHz or more | 22 kHz or less | ||
| Spurious and image rejection | ||||
| HF bands | 70 dB or more | |||
| 50/70 MHz band*6 | 70 dB or more (Except for ADC Aliasing)*9 | |||
| Audio output power | 2.5 W or more (at 10 % distortion with an 8 Ω load, 1 kHz) | |||
| *5 Or less, HF: Preamp 1 ON, filter shape Soft, 50/70 MHz: Preamp 2 ON, filter shape Soft. | ||||
| *6 Depending on the transceiver version. | ||||
| *7 28.0 ~ 29.7 MHz only. | ||||
| *8 Or less, HF: Preamp 1 ON, filter shape Soft, 50/70 MHz: Preamp 2 ON, filter shape Soft, BW: SSB=2.4 kHz, AM=4 kHz, 60 % modulation, FM=7 kHz, 60 % modulation | ||||
| *9 ADC Aliasing frequency: 124.032 MHz – RX frequency. | ||||
Tuner |
||||
| Frequency range | 1.8 ~ 70 MHz bands | |||
| Matching impedance range | 16.7 ~ 150Ω unbalanced (3 : 1 VSWR or less) | |||
| Tuning accuracy | 1.5 : 1 VSWR or less | |||
| Tuning time | 2 ~ 3 seconds (average), 15 seconds (Maximum) | |||
| All stated specifications are subject to change without notice or obligation. | ||||
Aksesoris Standar Icom IC-7300MK2
- Microphone – HM-219
- Kabel power
- Sekring
- Konektor
