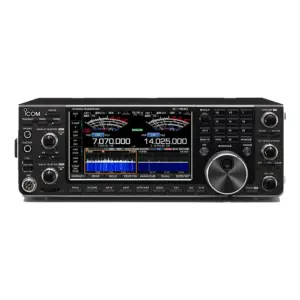

Icom IC-7610

Icom IC-7610: Radio SSB / HF 50 MHz

Radio SSB Icom IC-7610 adalah perangkat komunikasi tingkat lanjut yang menggabungkan berbagai fitur inovatif dan teknologi canggih untuk memberikan performa yang luar biasa dalam komunikasi SSB.

Dengan beragam fitur dan teknologi canggih yang ditawarkan oleh Radio SSB IC-7610, pengguna dapat menikmati kinerja yang luar biasa dan kemampuan komunikasi yang lebih baik dalam berbagai situasi. Radio ini dirancang untuk memenuhi kebutuhan para operator radio yang menginginkan perangkat berkualitas tinggi dengan fungsi dan kinerja terbaik di kelasnya.

Touch Screen dan Multi-Dial Knob untuk Operasi yang Lancar

Kombinasi antara layar sentuh dan multi-dial knob menawarkan operasi yang cepat dan lancar. Ketika Anda menekan multi-dial knob, item menu ditampilkan di sisi kanan layar. Anda dapat memilih item dengan menyentuh layar dan mengatur tingkatan dengan memutar multi-dial knob.

Sistem RF Direct Sampling Icom IC-7610 yang Inovatif

Diperkenalkan dengan radio ssb Icom IC-7300, Sistem RF Direct Sampling Icom telah membuat kinerja SDR terjangkau. Direct Sampling berarti sinyal RF masuk dikonversi oleh Konverter Analog-ke-Digital dan segera diproses oleh FPGA (Field-Programmable Gate Array). Proses ini sangat mengurangi distorsi yang secara alami terjadi pada berbagai tahap mixer yang ditemukan dalam penerima superheterodin tradisional.

RMDR 110 dB* yang Mengagumkan

Sistem RF Direct Sampling di IC-7610 mampu menghasilkan RMDR 110 dB. Kinerja ini memberi Anda kemampuan untuk menarik sinyal lemah keluar dari kebisingan sinyal yang kuat yang berdekatan. Ada perbedaan yang dapat Anda dengar saat sinyal yang diinginkan keluar dari tumpukan! *Nilai representatif pada pemisahan frekuensi 2 kHz (Frekuensi yang diterima: 14,2 MHz, Mode: CW, IF BW: 500 Hz)

VCXO Kustom Digunakan untuk Master Clock

Mengurangi noise fase dalam penerima selalu menjadi tantangan karena merupakan karakteristik alami dari penerima. Master clock IC-7610 menggunakan VCXO (Voltage Controlled Crystal Oscillator) ber-noise fase rendah, dikombinasikan dengan keahlian teknis Icom untuk merancang catu daya umum untuk VCXO dan FPGA, menghasilkan noise fase ultra-rendah. Selain itu, sinyal referensi 10 MHz dapat dimasukkan ke IC-7610 untuk presisi yang lebih tinggi.

Penerima Dual Independen Icom IC-7610

Baik mendengarkan kedua sisi stasiun DX langka yang berjalan split, atau mencari pengganda pada band atau mode yang berbeda, penerima ganda di Icom IC-7610 melindungi Anda. Dua preselektor DIGI-SEL yang terpisah, dua jaringan Band Pass Filter yang terpisah, memberi makan dua konverter A/D yang terpisah ke dalam FPGA.

DIGI-SEL untuk Band Utama dan Sub

Preselektor DIGI-SEL adalah filter RF dengan karakteristik lebar pita tajam dan sempit yang mencegah banjir Converter Analog-ke-Digital dari sinyal besar di luar pita saat mengambil sinyal RF. Selain itu, komponen IMD urutan ketiga dan lebih tinggi juga dikurangi. Ini sangat ideal ketika sinyal kuat diterima dalam tumpukan kontes atau dari stasiun penyiaran pada frekuensi atau band yang berdekatan.

Suara Speaker Icom IC-7610 Berkualitas Tinggi

Untuk melengkapi penerima, terdapat kabinet speaker internal. Kabinet ini disetel untuk menghasilkan audio yang jernih dan alami, serta diisolasi dari sasis radio untuk mencegah kebisingan akibat getaran dan resonansi panel.

Digital-Up-Conversion (DUC) untuk Pemancar Bersih

Beralih dari tradisi mencampur sinyal pembawa dengan osilator lokal, metode Digital-Up-Conversion (DUC) digunakan untuk menghasilkan sinyal yang diperlukan dari Konverter Digital-ke-Analog. Grafik di sebelah kanan menunjukkan perbedaan yang dibuat oleh desain baru ini.

Tuner Antena Otomatis Internal

Tuner antena otomatis internal mengingat pengaturannya berdasarkan frekuensi transmisi Anda, sehingga dapat mengingat pengaturan tuning saat Anda mengganti band operasi. Fungsi tuner darurat* memungkinkan Anda beroperasi dalam waktu singkat dengan antena dengan SWR tinggi. *Daya keluaran tidak dijamin dan daya mungkin berkurang.

Layar Warna 7 inci dengan Fungsi Layar Sentuh

Layar besar berwarna 7 inci menampilkan berbagai informasi operasi dan pengaturan sekaligus dengan resolusi tinggi (800 × 480 piksel). Tampilan dengan jelas menunjukkan berbagai fitur, misalnya spektrum ganda yang sejajar secara vertikal atau horizontal, meteran analog simulasi, dan pesan terdekripsi mode RTTY, PSK31/63.

Penerima Ganda, Spektrum Ganda

IC-7610 menyediakan penerimaan ganda, pada band yang berbeda, seperti halnya spektrum berkecepatan tinggi dan resolusi tinggi. Baik menunggu pembukaan band, bekerja dengan stasiun DX langka yang beroperasi split, atau mencari pengganda, kemampuan untuk menonton setiap penerima secara terpisah memungkinkan operator untuk berkonsentrasi pada menarik sinyal lemah. Spektrum ini memberikan kinerja terdepan dalam resolusi, kecepatan sapuan, dan rentang dinamis 100 dB. Mode Scroll secara otomatis menjaga sinyal operasi dalam jangkauan spektrum. Untuk menavigasi lebih mudah di sekitar band, sambungkan mouse PC ke port USB untuk penyetelan titik dan klik pada penerima.

Fleksibilitas Audio Scope

Layar Audio Scope menampilkan FFT scope dengan air terjun serta osiloskop untuk audio pengiriman dan penerimaan. Ini memudahkan untuk memantau karakteristik AF seperti tingkat kompresor mikrofon, lebar filter, filter lekukan, dan dalam CW, Anda dapat memantau bentuk gelombang pengiriman CW.

Encoder Jarak Jauh untuk Knob VFO Kedua

RC-28 encoder jarak jauh opsional memungkinkan Anda menambahkan Sub dial eksternal untuk mengontrol Sub band. Band Utama dan Sub band dapat diubah dengan tombol F1 dan F2 dan dapat dikendalikan dengan RC-28. LED di atas tombol F1 dan F2 menyala untuk menunjukkan band aktif.

Konektor DVI-D untuk Koneksi Tampilan Eksternal Icom IC-7610

IC-7610 memiliki konektor DVI-D untuk tampilan eksternal. Frekuensi operasi, informasi pengaturan, dan spektrum scope dapat diamati pada tampilan eksternal yang besar.

Slot Kartu SD dan Port USB untuk Menyimpan Data

Radio SSB IC-7610 dilengkapi dengan slot kartu SD dan port USB untuk menyimpan data, memudahkan Anda untuk mengelola dan mentransfer informasi yang penting.

Keluaran Sinyal I/Q Icom IC-7610

Fitur ini memungkinkan pengguna untuk mengakses sinyal I/Q langsung dari radio, memberikan fleksibilitas tambahan untuk aplikasi yang memerlukan akses ke sinyal ini.

Kontrol Jarak Jauh yang Disederhanakan untuk RS-BA1

Baik dari bagian jarak jauh rumah QTH Anda atau di lokasi jarak jauh di seluruh dunia, perangkat lunak RS-BA1 memungkinkan Anda mengoperasikan IC-7610 Anda. Tidak hanya dapat Anda mengontrol pengaturan radio dan memiliki jalur audio RX/TX, Anda juga dapat menampilkan spektrum scope satu band dengan air terjun. Dengan penambahan konektor Ethernet, komputer stasiun basis tidak diperlukan.

Fitur Lainnya Icom IC-7610

RX antenna

BNC type RX IN/OUT connectors for a receiver antenna or external BPF/preamp connection

CW mode

• FPGA-controlled CW keying waveform shaping
• Contest serial number counter
• Normal or short Morse number style
• Double key jack system
• Full break-in and semi break-in
• CW auto tuning
• APF (Audio Peak Filter) function adjustable filter shape, width and AF level
• Multi-function electronic keyer
• CW pitch control from 300 Hz to 900 Hz
• Auto repeat function

Receiver

• 30 kHz to 60 MHz receiver (Some frequencies are not guaranteed.)
• Two types of preamplifiers
• Preamp 1: Improves intermodulation characteristics
• Preamp 2: High gain preamplifier
• 3 dB – 45 dB variable attenuator
• IP+ function improves 3rd order intercept point performance
• 101 memory channels
• RTTY encoder and decoder
• Twin peak audio filter for the RTTY mode
• Adjustable AGC time constant from 0.1 to 6 seconds
• Digital twin PBT eliminates interference from adjacent signals
• Main/Sub band tracking function for diversity reception

Transmitter

• TX monitor function
• All mode power control
• VOX (Voice Operated transmission) capability
• BNC type transverter connector
• Microphone equalizer and adjustable transmit bandwidth
• 50 CTCSS tones

Operation

• Memo pad stores up to 10 operating frequencies and modes
• Quick split function
• Quick Dualwatch function
• RF gain and squelch control with a knob
• RIT and ΔTX variable up to 9.999 kHz
• UTC/local clock and timer function
• 1 Hz pitch tuning and display
• Dial lock function
• Adjustable main dial brake
• External speaker jacks for Main and Sub receivers
• Screen saver function
• Multi-function meter
• (S-meter, Power, ALC, COMP, SWR, ID, VD and TEMP)
• Auto tuning step function

Spesifikasi Icom IC-7610

GENERAL
Frequency coverage:	RX	0.030–60.00 MHz*2
(USA version)1	TX	1.800–1.999,
		3.500–3.999,
		5.255–5.405*3
		7.000–7.300,
		10.100–10.150,
		14.000–14.350,
		18.068–18.168,
		21.000–21.450,
		24.890–24.990,
		28.000–29.700,
		50.000–54.000 MHz
Frequency coverage:	RX	0.030–60.00 MHz*2
(EUR version)1	TX	0.1357–0.1378,
		1.810–1.999,
		3.500–3.800,
		7.000–7.200,
		10.100–10.150,
		14.000–14.350,
		18.068–18.168,
		21.000–21.450,
		24.890–24.990,
		28.000–29.700,
		50.000–52.000 MHz
Mode		USB, LSB, CW, RTTY, PSK31/63, AM, FM
Number of channels		101 (99 regular, 2 scan edges)
Antenna connectors		SO-239 × 2 (50Ω unbalanced (Tuner off))
		BNC × 1 (RX antenna In/Out)
Power supply requirement		13.8V DC ±15%
Power consumption	Tx	23 A (at 100 W output power)
	Rx	3.0 A (Standby), 3.5 A (Maximum audio)
Operating temperature range		0°C to +50°C; 32°F to 122°F
Frequency stability		Less than ±0.5ppm
		(0°C to +50°C; 32°F to 122°F)
Frequency resolution		1 Hz (fine)
Dimensions (W×H×D)		340×118×277 mm;
(projections not included)		13.4×4.6×10.9 in
Weight (approximately)		8.5 kg; 18.7 lb
*1 Varies according to version.
*2 Guaranteed range: 0.500–29.999, 50.000–54.000 MHz.
*3 Some frequency bands are not guaranteed.
TRANSMITTER
Output power (HF/50 MHz)	SSB/CW/FM/RTTY/PSK	1–100 W
	AM	1–25 W
Modulation system	SSB	Digital P.S.N. modulation
	AM	Digital Low power modulation
	FM	Digital Reactance modulation
Spurious emission	HF bands	Less than -50 dB
	50 MHz bands	Less than -63 dB
Carrier suppression		More than 50 dB
Unwanted sideband		More than 50 dB
Microphone impedance		600Ω
RECEIVER
Receive22 system		Direct Sampling Superheterodyne
Intermediate frequency		12 kHz
Sensitivity *4		0.5–1.799MHz	1.8–29.999MHz	28.0–29.7MHz:	50–54MHz:
	SSB/CW:	–	0.16μV typ.	–	0.13μV typ.
	(at 10dB S/N)
	AM:	6.3μV typ.	2.0μV typ.	–	1.0μV typ.
	(at 10dB S/N)
	FM	–	–	0.5μV typ.	0.32μV typ.
	(at 12dB SINAD)
Sensitivity for RED version.*5		1.8–29.999MHz	3.0–29.999MHz	28.0–29.7MHz:	50MHz:
	SSB:	10 dBμV emf	0 dBμV emf	–	-6 dBμV emf
	(at 12dB SINAD)
	AM:	16 dBμV emf	6 dBμV emf	–	0  dBμV emf
	(at 12dB SINAD)
	FM	–	–	0 dBμV emf	-6 dBμV emf
	(at 12 dB SINAD)
Squelch sensitivity	SSB	Less than 3.2 μV (Preamp ON)
(Threshold)	FM	Less than 0.32 μV (Preamp ON)
Selectivity		More than		Less than
(Filter shape: Sharp)	SSB	2.4 kHz/–6 dB		3.6 kHz/–60 dB
	(BW: 2.4kHz, sharp)
	CW	500 Hz/–6 dB		700 Hz/–60 dB
	(BW: 500Hz, sharp)
	RTTY	500 Hz/–6 dB		700 Hz/–60 dB
	(BW: 500Hz, sharp)
	AM	6.0 kHz/–6 dB		15 kHz/–60 dB
	(BW: 6kHz)
	FM	12.0 kHz/–6 dB		20 kHz/–60 dB
	(BW: 15kHz)
Spurious and image rejection	HF bands	More than 70dB
	50 MHz band	More than 70 dB (Except for ADC Aliasing)
Audio output power		More than 2.0 W
(at 13.8V DC)		(at 10% distortion with an 8Ω load, 1 kHz)
*4 HF: Preamp 1 ON, filter shape Soft, 50 MHz: Preamp 2 ON, filter shape Soft
*5 Less than, HF: Preamp 1 ON, filter shape Soft, 50 MHz: Preamp 2 ON, filter shape Soft, BW: SSB=2.4 kHz, AM=4 kHz, 60% modulation, FM=7 kHz, 60% modulation
TUNER
Frequency range	1.9–50 MHz bands
Matching impedance range	16.7Ω –150Ω unbalanced (less than 1:3 VSWR)
Tuning accuracy	Less than 1:1.5 VSWR
Tuning time	2–3 seconds (average) (Maximum 15 seconds)
All stated specifications are subject to change without notice or obligation.
