Dalam dunia radio komunikasi, kualitas sinyal adalah hal yang krusial. Salah satu alat dalam mengatur antena, radio rig dan repeater adalah SWR Meter (Standing Wave Ratio Meter). Alat ini memainkan peran penting untuk memastikan bahwa sistem antena dan radio bekerja secara optimal. Artikel ini akan menjelaskan mengapa SWR penting, jenis dan fungsinya di dunia radio komunikasi.
Daftar Isi
Apa Itu SWR Meter?
SWR Meter adalah alat yang digunakan untuk mengukur rasio gelombang berdiri (Standing Wave Ratio) pada sistem antena radio. Rasio ini menunjukkan seberapa baik impedansi antena sesuai dengan impedansi transmisi radio. Idealnya, nilai SWR harus mendekati 1:1. Ini berarti hampir semua daya yang dikirimkan oleh radio diteruskan ke antena tanpa ada pantulan (refleksi).
Jika nilai SWR terlalu tinggi, ini menandakan adanya ketidakcocokan impedansi yang dapat menyebabkan kerugian daya, panas berlebih bahkan kerusakan pada perangkat.
Mengapa SWR Meter Penting dalam Radio Rig?
Mengoptimalkan Kinerja Antena
Antena adalah aksesoris penting dalam sistem radio rig dan repeater. Jika antena tidak disetel dengan baik, sinyal yang dipancarkan bisa lemah atau bahkan tidak sampai ke tujuan. SWR Meter membantu anda menyesuaikan panjang dan posisi antena agar sesuai dengan frekuensi yang digunakan.
Mencegah Kerusakan Perangkat
Nilai SWR yang tinggi dapat menyebabkan daya yang dipantulkan kembali ke radio rig dan repeater berpotensi merusak komponen internal, seperti: final amplifier. Dengan menggunakan alat ukur ini, anda dapat mendeteksi masalah ini sebelum terjadi kerusakan serius.
Meningkatkan Jangkauan
SWR yang optimal memastikan bahwa daya yang dikirimkan ke antena digunakan secara maksimal. Ini berarti sinyal akan memiliki jangkauan yang lebih jauh dan lebih jelas.
Alat Diagnostik Berkualitas
Alat ukur rasio gelombang radio ini tidak hanya mengukur rasio gelombang berdiri. Tetapi juga dapat membantu mengetahui masalah lain, seperti: kabel koaksial yang rusak atau konektor yang longgar.
Jenis-Jenis SWR Meter
SWR Meter Analog
SWR analog menggunakan jarum dan skala untuk menampilkan hasil pengukuran. Alat ini cocok untuk pemula karena mudah digunakan dan harganya relatif terjangkau. Tetapi, tingkat akurasinya mungkin kurang dibandingkan dengan versi digital.

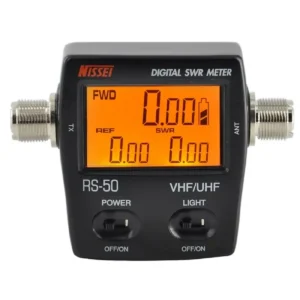

SWR Meter Digital
SWR digital menampilkan hasil pengukuran dalam bentuk angka pada layar LCD. Alat ini lebih akurat dan sering dilengkapi dengan fitur tambahan, seperti: pengukuran daya (power) dan impedansi.
SWR Meter Built In
Beberapa radio rig dan repeater modern sudah dilengkapi dengan SWR power Meter internal. Meskipun praktis, alat ini biasanya memiliki keterbatasan dalam hal akurasi dibandingkan dengan SWR eksternal.
SWR Meter dengan Power Meter
Beberapa model SWR power meter juga dilengkapi dengan fungsi pengukuran daya (power meter). Ini berguna untuk memastikan bahwa daya (power) yang dikirimkan ke antena sesuai dengan yang diharapkan.
Fungsi Utama SWR Meter
Mengukur Rasio Gelombang Berdiri (SWR)
Fungsi utama SWR Meter adalah mengukur seberapa baik antena, radio rig dan repeater bekerja. Nilai SWR yang rendah menunjukkan sistem yang efisien.
Mengukur Daya Maju dan Daya Pantul
Alat ukur spektrum frekuensi ini dapat mengukur daya yang dikirimkan ke antena (daya maju) dan daya yang dipantulkan kembali (daya pantul). Ini membantu anda memahami seberapa besar kerugian daya yang terjadi.
Membantu Menyetel Antena
Dengan menggunakan SWR, anda dapat menyesuaikan panjang antena atau memeriksa koneksi untuk mencapai nilai SWR yang optimal.
Memantau Kondisi Sistem Radio
SWR power meter dapat digunakan sebagai alat diagnostik untuk memeriksa apakah ada masalah pada kabel, konektor atau antena.
Tips Menggunakan SWR Meter dengan Efektif
Lakukan Kalibrasi Sebelum Penggunaan
Pastikan SWR power meter dikalibrasi dengan benar sebelum digunakan untuk mendapatkan hasil yang akurat.
Periksa Kabel dan Konektor
Sebelum mengukur SWR, pastikan kabel koaksial dan konektor dalam kondisi baik. Kabel yang rusak dapat mempengaruhi hasil pengukuran.
Gunakan Frekuensi yang Tepat
Pastikan anda mengukur SWR pada frekuensi yang akan digunakan. Nilai SWR dapat bervariasi tergantung pada frekuensi.
Lakukan Pengukuran di Lokasi yang Tepat
Hindari pengukuran di dekat benda logam atau hal-hal lain yang dapat mempengaruhi hasil.
Penutup: SWR Meter Itu Penting
SWR Meter adalah alat yang tidak boleh diabaikan dalam pengaturan radio rig dan repeater. Dengan alat ukur ini, anda dapat memastikan bahwa sistem radio bekerja secara efisien, memiliki jangkauan optimal dan terhindar dari kerusakan. Memilih jenis SWR sesuai kebutuhan, anda dapat memaksimalkan potensi antena, radio rig dan repeater HT.
