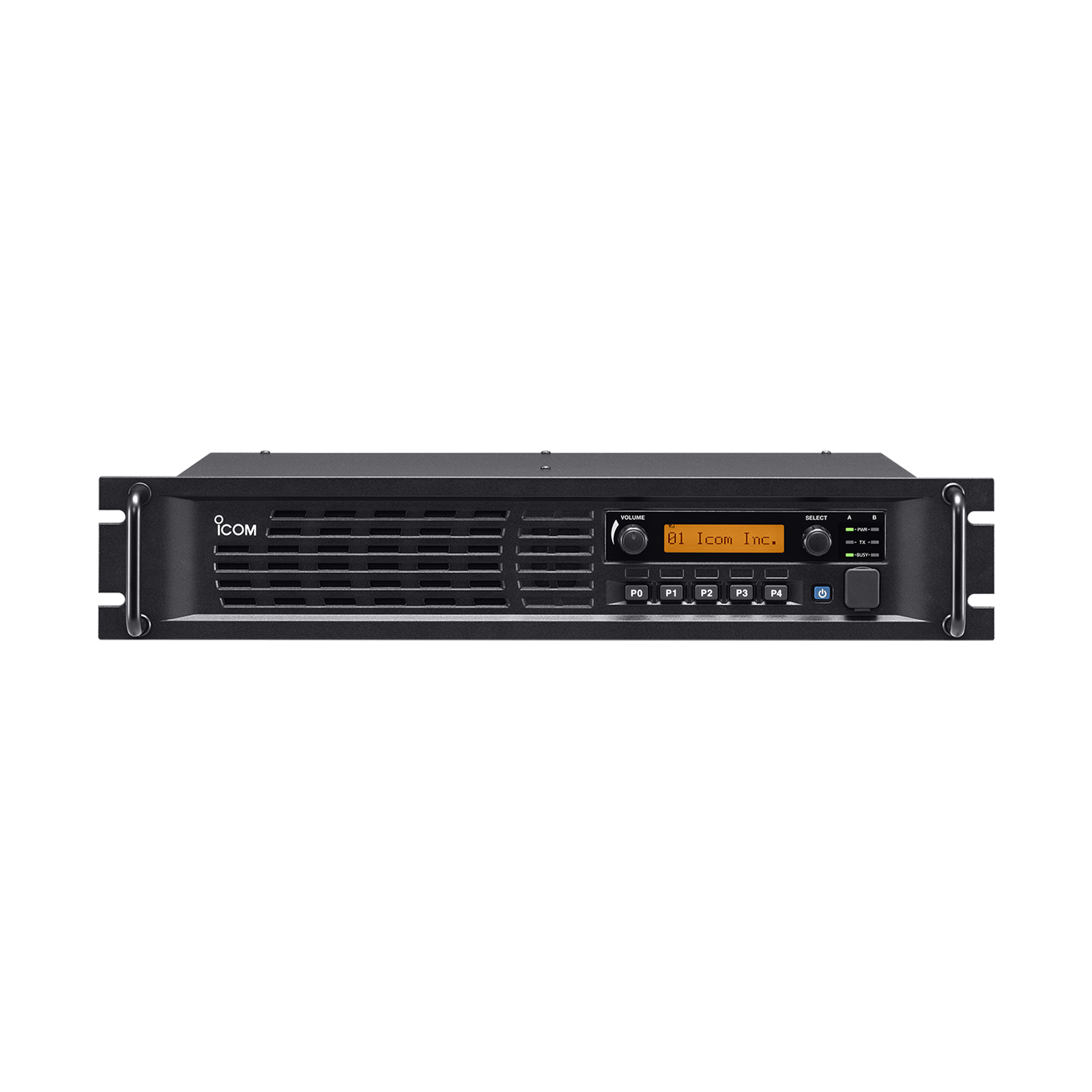

Icom IC-FR6300

Icom IC-FR6300: Repeater UHF 330-400 MHz

Repeater Icom IC-FR6300 adalah solusi komunikasi yang andal dan fleksibel yang menggabungkan berbagai fitur canggih untuk meningkatkan efisiensi dan kualitas komunikasi digital radio. Dengan kapabilitas untuk menginstal dua modul RF dalam satu chassis, mode campuran digital/analog, konektor aksesori D-SUB 25-pin yang dapat diprogram, serta kemampuan pemeliharaan jarak jauh melalui IP, repeater ini menawarkan solusi komunikasi yang sangat baik untuk berbagai aplikasi.

Fitur tambahan seperti tampilan alfanumerik 12-digit, kapasitas 32 saluran, tombol yang dapat diprogram, dan dukungan untuk berbagai kode dan nada membuat Repeater IC-FR6300 menjadi pilihan yang tepat bagi pengguna yang membutuhkan perangkat komunikasi yang handal dan mudah disesuaikan dengan kebutuhan mereka.

Investasi dalam Repeater IC-FR6300 adalah pilihan yang cerdas untuk memastikan komunikasi yang efektif dan berkualitas tinggi dalam berbagai lingkungan dan kondisi. Dengan Repeater IC-FR6300, Anda dapat mengoptimalkan sistem komunikasi Anda dan memastikan kelancaran komunikasi di seluruh area operasional Anda.

Completely New CPU/FPGA Platform

Repeater IC-FR6300 menggunakan platform CPU dan FPGA yang sepenuhnya baru, yang memberikan kinerja yang lebih tinggi dan efisiensi energi yang lebih baik.

System Scalability

Repeater IC-FR6300 dirancang dengan kemampuan skalabilitas sistem, memungkinkan pengguna untuk mengembangkan dan meningkatkan sistem komunikasi mereka sesuai kebutuhan.

D-SUB 25-Pin Accessory Connector

Seri IC-FR6300 dilengkapi dengan konektor aksesori D-SUB 25-pin yang dapat diprogram untuk menghubungkan perangkat kontrol jarak jauh eksternal. Selain itu, sinyal modulasi/demodulasi dapat diinput/output dari konektor D-SUB.

Capable of Installing Two RF modules in One Chassis

Seri IC-FR6300 memiliki ruang internal untuk menginstal unit RF tambahan. Dua modul RF* dapat diinstal dan dioperasikan secara independen. LED di panel depan menunjukkan status kedua saluran. *Diperlukan UR-FR6300 opsional.

Digital/Analog Mixed Mode and Multiple Tone-Group Using CTCSS, DTCS Tone and RAN

Seri IC-FR6300 dapat menerima mode analog dan digital pada satu saluran dan mentransmisikan salah satu mode tergantung pada pemrogramannya. Repeater ini mendekodekan beberapa kode CTCSS dan DTCS serta kode RAN (Radio Access Number) digital pada basis per saluran (hingga 16 nada/kode) dan mengunduh sinyal yang diterima dengan nada/kode yang ditentukan.

12-digit alphanumeric display

Repeater ini memiliki tampilan alfanumerik 12 digit yang memudahkan pengguna untuk melihat informasi dan status operasional.

32 Channel Capacity and 5 Programmable Buttons

Dengan kapasitas 32 saluran dan 5 tombol yang dapat diprogram, Repeater IC-FR6300 menyediakan fleksibilitas dalam mengatur dan mengelola sistem komunikasi.

IP Remote Maintenance

Repeater IC-FR6300 mendukung pemeliharaan jarak jauh melalui IP, memudahkan pengguna untuk memantau dan mengelola perangkat dari lokasi yang jauh.

Fitur Lainnya

• 19-inch rack mount 2U height low profile
• Fungsi voting penerima meningkatkan kemampuan talkback terminal radio di lapangan
• Perangkat lunak komunikator jarak jauh RC-FS10 berfungsi sebagai stasiun pengiriman sederhana untuk berkomunikasi dengan terminal radio melalui repeater
• Pemancar CW ID
• Pengaturan prioritas PTT (Mikrofon Lokal, PTT eksternal atau operasi repeater)
• Dekoder 5-Tone* (*Hanya untuk mode analog)
• Enkoder/decoder DTMF
• Peringatan tegangan rendah

Spesifikasi Icom IC-FR6300

GENERAL
Frequency coverage		330-400 MHz
Number of channels		32 channels / 1 zone
Channel spacing		6.25/12.5/25 or 7.5/15/30 kHz
(Varies according to version)
Type of emission		16K0F3E*1 (25 kHz),
		14K0F3E (20 kHz, EUR),
		11K0F3E (12.5/15 kHz, USA),
		8K50F3E (12.5 kHz),
		4K00F1E/F1D (6.25/7.5 kHz)
Power supply requirement		13.6 V DC (USA, CAN, EXP)
		13.2 V DC (EUR, AUS)
Current drain	Tx High	15.0 A maximum (at 50 W)
(at 13.6V DC)		8.0 A maximum (at 25 W)
	Rx Stand-by	500 mA (FAN OFF)
	Rx Max. audio	1900 mA
Dimensions	IC-FR5300/IC-FR6300	483 × 88 × 260 mm, 19.0 × 3.5 × 10.2 in
(projections not included; W×H×D)	UR-FR5300/UR-FR6300	176×60×194 mm, 6.9 × 2.4 × 7.6 in
Weight (approx.)	IC-FR5300/IC-FR6300	5.78 kg, 12.7 lb
	UR-FR5300/UR-FR6300	2.1 kg, 4.6 lb
Operating temperature range		-30℃ to +60℃, –22 °F to +140 °F (USA, CAN, EXP)
		-25 ℃ to +55 ℃, –13 °F to +131 °F (EUR, AUS)
*1 25 kHz bandwidth is not available for FCC Part 90 licensees for USA versions. Ask your dealer if you need 25 kHz bandwidth.
TRANSMITTER
RF output power (Hi, L2, L1)	50 W, 25 W, 5 W (USA, EXP, CAN, AUS Versions)
(Varies according to version)	25 W, 10 W, 5.8 W (EUR, EXP Versions)
Spurious emissions	80 dB typ. (TIA-603)
	0.25 μW (≤ 1 GHz), 1.00 μW (> 1 GHz) (EN301 166, EN300 086)
Frequency stability	±1.0 ppm or less
	±0.1 ppm or less (corrected using GNSS)
Audio harmonic distortion	0.8% typ. (AF 1kHz 40% deviation)(TIA-603)
	0.8% typ. (AF 1kHz 40% deviation)(EN 300 086)
FM Hum and Noise	72 dB typ. (W)
	67 dB typ. (N)
RECEIVER
Sensitivity	Digital (1% BER)	–3.5 dBμV (0.33 μV) emf typ. (EN301 166)
	Analog (12 dB SINAD)	–117 dBm (0.32 μV) typ. (TIA-603)
	Analog (20 dB SINAD)	–3.0/–3.0/0.0 dBμV emf typ. (W/M/N)(EN300 086)
Adjacent channel	Digital	63 dB typ. (EN301 166)
selectivity	Analog	80/56 dB typ. (W/N)(TIA-603)
		78/78/74 dB typ. (W/M/N)(EN300 086)
Spurious response	Digital	85 dBμV emf typ. (EN301 166)
rejection	Analog	84 dB typ.(TIA-603)
		81 dB typ. (EN300 086)
Intermodulation	Digital	78 dBμV emf typ. (EN301 166)
rejection	Analog	80/80 dB typ. (W/N)(TIA-603)
		74/74/73 dB typ. (W/M/N)(EN300 086)
AF output power		3.9 W typ. (at 5% distortion with a 4Ω load)
Measurements made in accordance with TIA-603, EN300 086 and EN301 166.

Applicable U.S. Military Specifications

Icom makes rugged products that have been tested to and passed the following MIL-STD requirements and strict environmental standards.

Standard	MIL-810 G
	Method, Proc.
Low Pressure Storage	500.5 I
Low Pressure Operation	500.5 II
High Temperature Storage	501.5 I
High Temperature Operation	501.5 II
Low Temperature Storage	502.5 I
Low Temperature Operation	502.5 II
Temperature Shock	503.5 I-C
Solar Radiation	505.5 I
Humidity	507.5 II
Dust Blowing	510.5 I
Vibration	514.6 I
Shock Functional	516.6 I

All stated specifications are subject to change without notice or obligation.
