Yaesu VX-3R

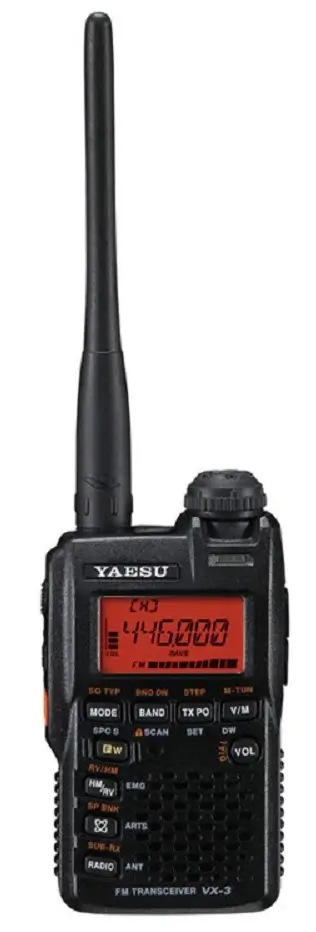

Yaesu VX-3R – Dual Band Transceiver

Yaesu VX-3R adalah handy talky dual band terbaru yang praktis digunakan untuk penggunaan sehari-hari. Radio ini dilengkapi berbagai fitur canggih untuk mendukung pemakaian yang lebih efisien dan ideal untuk anda yang membutuhkan alat komunikasi berkualitas.

Fitur-Fitur Yaesu VX-3R

Kapasitas Baterai Besar

Yaesu VX-3R dilengkapi baterai tipe Li-ion (lithium ion) berkapasitas tinggi (sudah termasuk dalam paket) yang dapat digunakan hingga 20 jam. Waktu pemakaian bervariasi tergantung kondisi penggunaan.

Ringan dan Nyaman Digunakan

Handy talky Yaesu hadir dengan tampilan minimalis dan bobot yang ringan sehingga mudah dibawa kemanapun. Meski berukuran kecil, radio ini tetap dapat menghasilkan daya keluaran hingga 1,5 watt dengan baterai Lithium. Untuk kenyamanan tambahan, radio ini juga dapat menggunakan baterai AA atau alkaline melalui aksesoris opsional (baterai case).

Power Output Besar

Dengan menggunakan kabel DC opsional dan adaptor pemantik rokok, radio ini dapat beroperasi hingga 3 watt di frekuensi 2 meter dan 2 watt di frekuensi 70 cm.

Jangkauan Luas

VX-3R memiliki jangkauan frekuensi yang sangat luas mulai dari 1,8–76 MHz dan 108–999,9 MHz. Selain itu, terdapat receiver siaran AM/FM stereo yang terpisah untuk mendengarkan musik sebagai hiburan di sela-sela kesibukan.

Jack Earphone untuk Frekuensi Radio FM

Radio ini juga memiliki jack earphone khusus untuk menikmati siaran radio FM. Penggunaan headset atau earphone stereo tidak hanya meningkatkan kualitas suara, Tetapi juga berfungsi sebagai antena untuk penerimaan sinyal siaran FM yang lebih baik.

Antena Internal untuk Frekuensi Radio AM

Untuk meningkatkan kualitas penerimaan siaran AM yang stabil, HT ini dilengkapi antena batang internal.

Fungsi Sub RX (AF-Dual)

Fitur Sub RX mempermudah anda untuk mendengarkan siaran radio AM atau FM sekaligus memantau frekuensi radio amatir sekaligus. Berbeda dengan pemindaian prioritas konvensional, sistem ini menggunakan penerima siaran khusus sehingga kedua aktivitas dapat berjalan simultan dengan optimal.

Pemakaian Mudah

Meski berukuran kecil, radio HT ini mudah digunakan bahkan oleh pemula. Tombol-tombol penting ditempatkan di bagian depan dan didukung layar LCD besar dengan lampu latar yang jelas dan mudah dibaca.

Fungsi Mechanical Dial Lock

Yaesu VX-3R dilengkapi fitur Mechanical Dial Lock yang inovatif untuk mengunci atau membuka dial frekuensi dengan aman. Anda cukup menarik dan memutar knop untuk pengaturan, lalu menekannya kembali untuk mengunci.

1286 Channel Memori

HT VHF ini memiliki kapasitas memori yang sangat besar untuk kelasnya. Terdapat ratusan channel memori standar, memori tepi pita, channel home, dan memori khusus untuk mempercepat pemanggilan frekuensi favorit dan scan yang efisien.

Fitur Darurat

Berikutnya, radio ini juga dilengkapi dengan fitur Emergency Automatic ID (EAI) yang dibuat untuk kondisi darurat. Fitur ini membuat radio mengirim sinyal otomatis tanpa menekan PTT sehingga dapat membantu proses penentuan arah dan penyelamatan saat terjadi kecelakaan.

Emergency Beacon dengan LED Berkedip

Fitur beacon darurat mudah diaktifkan dengan menekan tombol tertentu. Layar akan menampilkan status darurat, LED putih akan berkedip terang dan perangkat dapat mengirimkan identitas CW di pita 70 cm untuk membantu proses pencarian.

Hemat Baterai

Fungsi Wake-Up membuat radio dapat memeriksa aktivitas frekuensi meskipun dalam kondisi mati. Perangkat akan aktif secara berkala untuk mengecek sinyal, lalu kembali ke mode hemat baterai jika tidak ada aktivitas.

Pesan Teks Pendek

HT UHF ini mendukung pertukaran pesan alfanumerik yang telah diprogram sebelumnya. Fitur ini memungkinkan komunikasi teks singkat antarperangkat yang kompatibel, lengkap dengan identitas pengirim.

Fitur-Fitur Lain Yaesu VX-3R

• Berbagai fitur scan untuk mencari sinyal aktif di berbagai pita frekuensi atau saluran memori yang telah disimpan secara efisien.
• Tombol khusus untuk mengakses sistem WiRES-II untuk komunikasi jarak jauh melalui koneksi internet antar stasiun radio amatir di seluruh dunia.
• Fitur DTMF dengan pengiriman rangkaian nada untuk mengontrol fungsi jarak jauh, seperti membuka gateway internet atau menggunakan autopatch di repeater.
• Mode pelacak frekuensi untuk mengukur dan menampilkan frekuensi dari pemancar radio yang berada di jarak dekat secara otomatis.
• Sistem pencarian yang secara otomatis akan memindai aktivitas di frekuensi tertentu. Lalu menemukan dan menyimpan hingga 31 channel aktif ke dalam bank memori Smart Search secara instan.
• Fitur belajar dan pelatihan CW atau kode Morse untuk membantu anda mempelajari dan melatih kemampuan kode morse (CW).
• Sistem ARTS (Automatic Range Transponder System) untuk memantau apakah perangkat anda tetap berada dalam jangkauan dengan stasiun lain yang juga menggunakan sistem ARTS. Perangkat akan memberikan notifikasi jika Anda berada di luar jangkauan.
• Fungsi penerimaan ganda untuk memantau frekuensi yang telah ditentukan setiap 5 detik sekali.
• RF Squelch untuk mengatur ambang batas squelch (peredam desis) berdasarkan level kekuatan sinyal (S-meter).
• Fungsi Pager CTCSS/DCS yang menggunakan nada panggil (pager) yang akan membunyikan bel peringatan saat menerima sinyal yang memiliki kode CTCSS atau DCS yang sesuai dengan pengaturan anda.
• Layar perangkat dapat menampilkan informasi tegangan baterai secara aktual sehingga anda dapat memantau sisa daya yang tersedia.

Fitru Tambahan Yaesu VX-3R

• Radio ini dilengkapi dengan sensor suhu internal yang dapat menampilkan informasi panas di dalam komponen radio di layar utama.
• Radio ini juga dapat diatur untuk menyala secara otomatis di waktu yang telah ditentukan sebelumnya.
• Fitur APO (Automatic Power-Off) yang berfungsi untuk mematikan perangkat secara otomatis jika tidak ada aktivitas.
• Fitur TOT (Transmitter Time-Out Timer) akan menghentikan transmisi secara otomatis setelah melewati durasi yang diprogram.
• Penguncian Channel Sibuk (Busy Channel Lock-Out) untuk mencegah perangkat melakukan transmisi jika frekuensi yang digunakan sedang dalam keadaan sibuk.
• Penyesuaian penguatan microphone (Mic Gain) dapat mengatur tingkat sensitivitas atau penguatan suara di microphone agar kualitas audio yang dipancarkan tetap optimal.
• Fitur ATT (Front End Attenuator) berfungsi untuk meredam sinyal masuk yang terlalu kuat.
• Fungsi My Band untuk mengatur tampilan agar hanya memunculkan frekuensi favorit atau yang paling sering digunakan.
• Fitur kloning data untuk mentransfer data memori dan pengaturan konfigurasi secara cepat antara dua perangkat transiver seri VX-3R melalui kabel CT-27 (opsional).
• Menu masking untuk menyembunyikan menu-menu yang jarang digunakan (non-routine) sehingga tampilan menu menjadi lebih sederhana dan mudah dioperasikan.

Spesifikasi Yaesu VX-3R

General
Frequency Ranges
RX	0.5-1.8 MHz (AM Broadcast)
( ): USA Version	1.8-30 MHz (SW Band) 108-137 MHz (Air Band) 137-174 MHz (144 MHz HAM) 174-222 MHz (VHF TV) 420-470 MHz (430 MHz HAM) 800-999 MHz (GEN2; USA Cellular Blocked)
TX	144-146(148) MHz 430-440(450) MHz
Channel Steps	5/9/8.33/10/12.5/15/20/25/50/100 kHz
Frequency Stability	±5 ppm (14° F to + 140° F [–10° C to +60° C])
Repeater Shift	±600 kHz (144 MHz) –1.6/5.0/7.6 MHz (430 MHz)
Emission Type	F2D , F3E , F2A
Antenna Impedance	50 Ω
Supply Voltage
Nominal	3.7 VDC, Negative Ground
Operating	3.5 ~ 7 V, Negative Ground (EXT DC Jack) 5.0 ~ 7 V, Negative Ground (EXT DC Jack with Charging)
Current Consumption	120 mA (Receive) 60 mA (Standby, Saver Off) 30 mA (Standby, Saver On, Save Ratio 1:2) 50 mA (Radio Band Receive) 100 µA (Auto Power Off) 1.3 A (1.5 W TX , 144 MHz) 3.7 VDC 1.6 A (3 W TX , 144 MHz) 6 VDC 1.2 A (1 W TX , 430 MHz) 3.7 VDC 1.8 A (2 W TX , 430 MHz) 6 VDC
Operating Temperature	–4°F to + 140°F (–20°C to +60°C)
Case Size (W x H x D)	1.9 x 3.2 x 0.9 (47 x 81 x 23 mm) (W/O knob & antenna)
Weight	4.6 oz (130 g) With FNB-82LI & antenna
Transmitter
RF Power Output	1.5 W (@ 4.5 V AA x 3 or 3.7 V FNB-82LI 144 MHz) 3 W (@ 6 V or EXT DC 144 MHz) 1 W (@4.5 V AA x 3 or 3.7 V FNB-82LI 430 MHz) 2 W (@ 6 V or EXT DC 430 MHz) Low 0.1 W (@ 4.5 V AA x 3 or 3.7 V FNB-82LI) Low 0.3 W (@ 6 V or EXT DC)
Modulation Type	Variable Reactance F2D , F3E , F2A
Maximum Deviation	±5 kHz (F2D , F3E)
Spurious Emission	At least 60 dB below (HIGH) At least 50 dB below (LOW or less than 1 W)
Microphone Impedance	2 kΩ
Receiver
Circuit Type	AM, NFM: Double-Conversion Superheterodyne WFM: Triple-Conversion Superheterodyne AM Radio/FM Radio: Single-Conversion Superheterodyne
Intermediate Frequencies	**1st	2nd	3rd**
AM, NFM	47.25MHz	450 kHz	—
WFM	45.8 MHz	10.7 MHz	1 MHz
AM Radio/FM Radio	130 kHz	—	—
Sensitivity	3 µV for 10 dB SN (0.5-1.8 MHz, AM Radio) 3 µV for 10 dB SN (0.5-30 MHz, AM) 0.35 µV TYP for 12 dB SINAD (30-54 MHz, NFM) 1 µV TYP for 12 dB SINAD (54-76 MHz, NFM) 3 µV TYP for 12 dB SINAD (76-108 MHz, FM Radio) 1.5 µV TYP for 10 dB SN (108-137 MHz, AM) 0.2 µV for 12 dB SINAD (137-140 MHz, NFM) 0.16 µV for 12 dB SINAD (140-150 MHz, NFM) 0.2 µV for 12 dB SINAD (150-174 MHz, NFM) 1 µV TYP for 12 dB SINAD (174-225 MHz, NFM) 0.5 µV for 12 dB SINAD (300-350 MHz, NFM) 0.2 µV for 12 dB SINAD (350-400 MHz, NFM) 0.18 µV for 12 dB SINAD (400-470 MHz, NFM)0.18 µV for 12 dB SINAD (400-470 MHz, NFM) 1.5 µV for 12 dB SINAD (470-540 MHz, WFM) 3 µV TYP for 12 dB SINAD (540-800 MHz, WFM) 1.5 µV TYP for 12 dB SINAD (800-999 MHz, NFM) USA Version Cellular Blocked
Selectivity	NFM, AM: 12 kHz/35 kHz (–6 dB /–60 dB) WFM : 200 kHz / 300 kHz (–6 dB/–20 dB)
AF Output	50 mW @ 8 Ω for 10 % THD (@ 3.7 V) 100 mW @ 8 Ω for 10 % THD (@ 6 V)
Specifications are subject to change without notice, and are guaranteed within the 2 m and 70 cm amateur bands only. Frequency ranges will vary according to transceiver version; check with your dealer.

Aksesoris Standar Yaesu VX-3R

• Baterai – FNB-82LI
• Charger – NC-85B/C/U*
• Antena
• Belt Clip
• Buku Panduan

Aksesoris Opsional Yaesu VX-3R

• Baterai Case – FBA-37
• Sarung HT – CSC-92
• Lighter Rokok Mobil – E-DC-21
• Microphone – MH34B4B
• Handsfree – MH-37A4B
• Adapter – CN-3
• Pin microphone – CT-44
• Kabel kloning – CT-27
